Dell P69F Serviceanleitung Seite 78

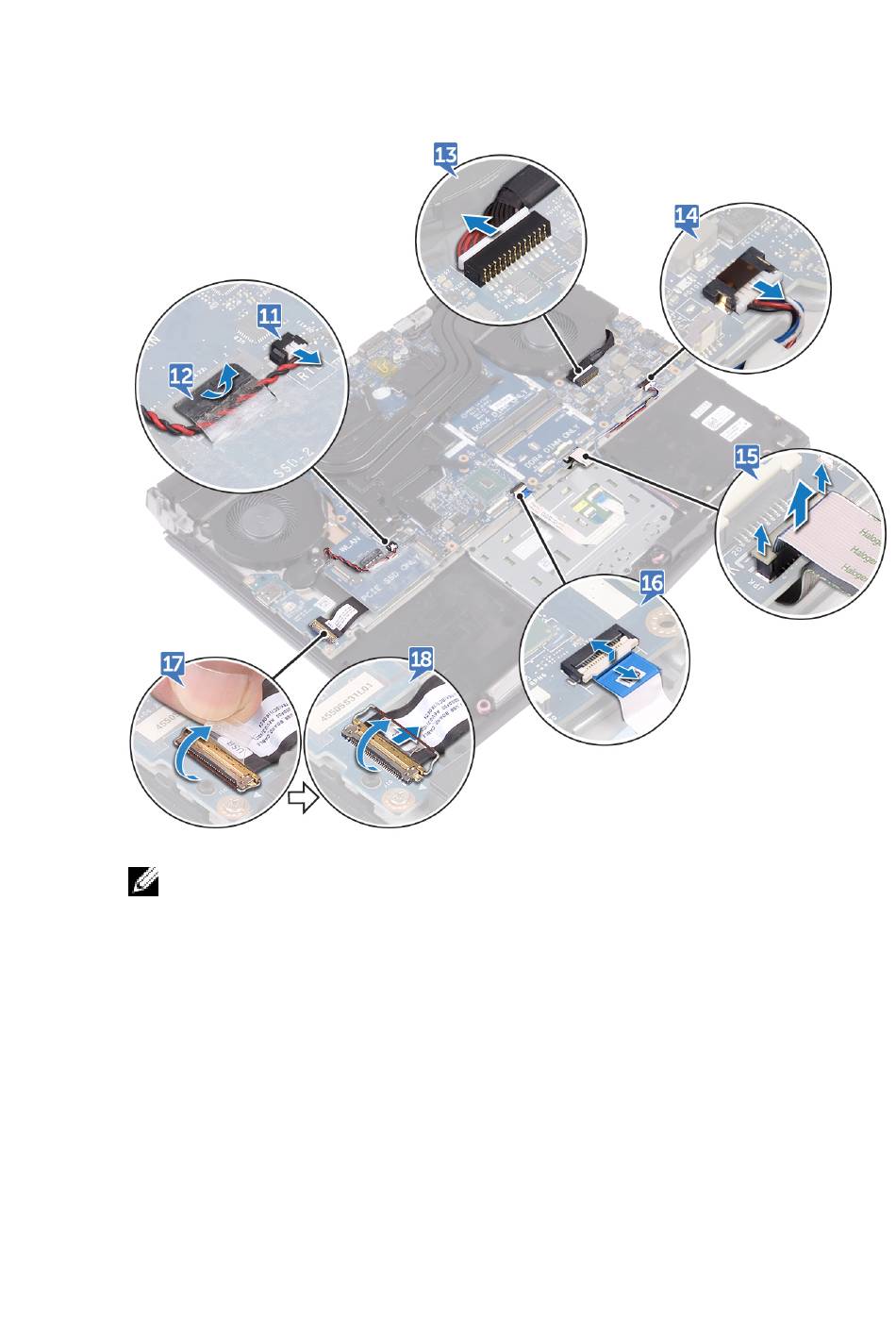

18 Heben Sie den Riegel an und trennen Sie das E/A-Platinenkabel von der
E/A-Platine.
ANMERKUNG: Merken Sie sich die Ausrichtung der USB-Typ-C-
Anschlusshalterung, bevor Sie sie von der Systemplatine entfernen.
19 Entfernen Sie die Schraube (M2.5x5), mit der die USB-Typ-C-
Anschlusshalterung an der Systemplatine befestigt ist, und heben Sie die
USB-Typ-C-Anschlusshalterung aus der Systemplatine.
20 Entfernen Sie die sechs Schrauben (M2,5x5), mit denen die
Systemplatinenbaugruppe an der Handballenstützen-Baugruppe befestigt
ist.
78
