Whispbar K1018W Montageanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Inhaltsverzeichnis

EN
Fitting Instructions for Basic Carrier
DE
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
FR
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

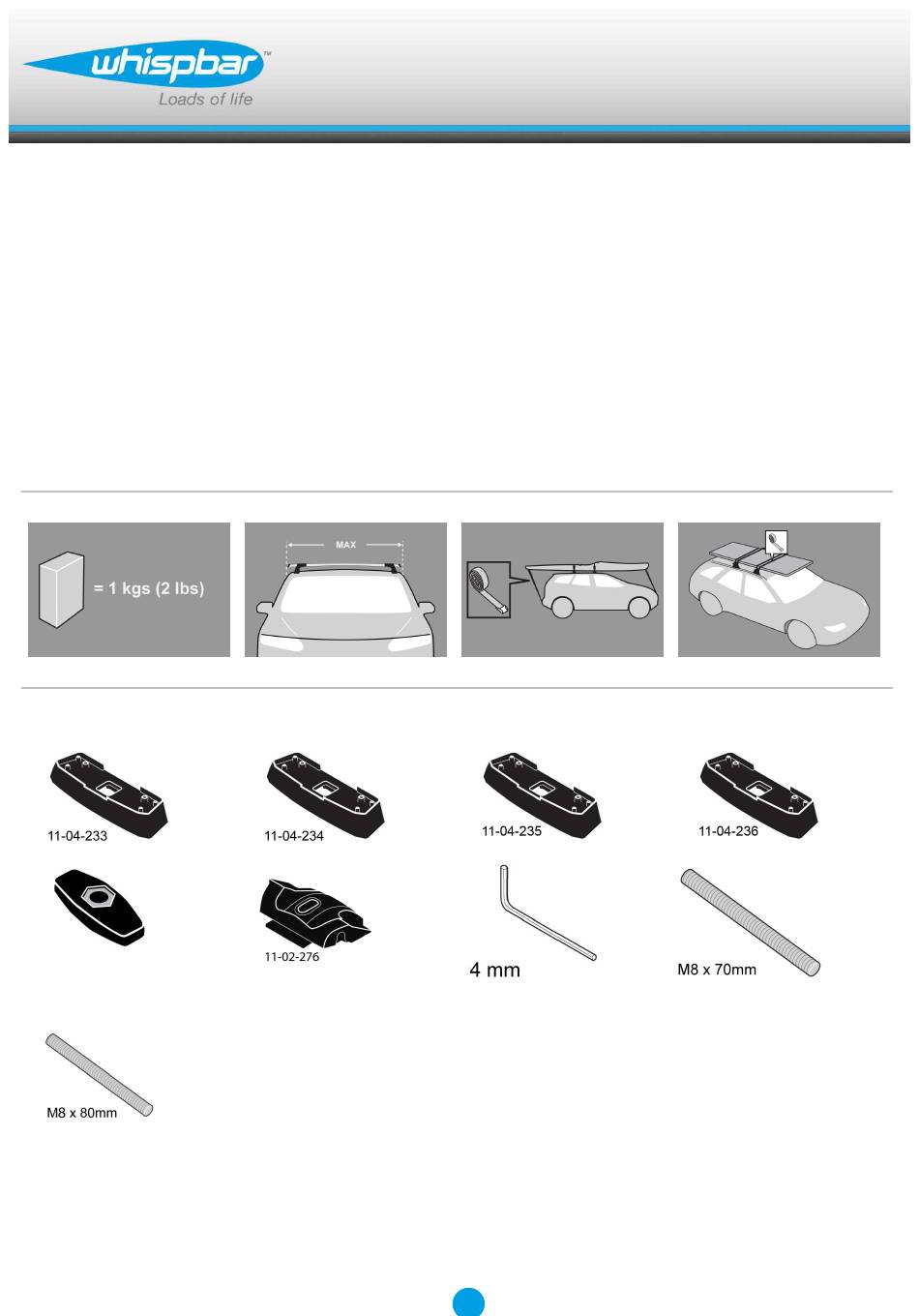

Revision No: 2B
x 1
x 4
x 2
x 1
x 4
1
Fitting Kit
x 1
x 1
K1018W
x 1
x 2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Whispbar K1018W

Inhaltszusammenfassung für Whispbar K1018W

  • Seite 1 K1018W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
  • Seite 2 Fitting Kit K1018W MAX kgs (lbs) Mercedes-Benz C-Class W205 Glass Roof, 2dr Coupe 15-+ 75 kgs (165 lbs) 75 kgs (165 lbs) C-Class W205 Glass Roof, 2dr Coupe 16-+ 75 kgs (165 lbs) 75 kgs (165 lbs) C-Class W205 Glass roof, 2dr Coupe 16-+...
  • Seite 3 Fitting Kit K1018W C-Class W205 Glass Roof, 2dr Coupe 15-+ (EU) -530mm 330mm 868mm 838mm -20 -7/8ths" 13" 34 3/16ths" 33" C-Class W205 Glass Roof, 2dr Coupe 16-+ (AU) -530mm 330mm 868mm 838mm -20 -7/8ths" 13" 34 3/16ths" 33" C-Class W205 Glass roof, 2dr Coupe 16-+ (CN)

  • Seite 4: First Time Installation

    Fitting Kit K1018W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. These instructions show type A crossbar fitted. They also apply to type B, C and D.
  • Seite 5 Fitting Kit K1018W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Attaches to factory-fitted mounting points...
  • Seite 6 Fitting Kit K1018W Tighten adjusting screw to 3 Nm (2.2 ft lb) hand tight. Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
  • Seite 7 Fitting Kit K1018W Select grubscrews and screw into the vehicle's fixed points. Do not over tighten. Repeat for all four positions. Refer to the underside of the pad for the part number. Letters refer to the pad part numbers and position.
  • Seite 8 Fitting Kit K1018W Ensure the fixed-point covers sit vertically in the recess in the pads. Place crossbars on pads ensuring the pads fit into the holes underneath the foot and the grubscrew passes through the hole in the foot. Repeat for all four positions.
  • Seite 9 Fitting Kit K1018W Ensure the plastic knob is in the position shown when fully tightened. Repeat for all legs. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars.
  • Seite 10 Fitting Kit K1018W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
  • Seite 11 Fitting Kit K1018W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.

  • Seite 12: Erstinstallation

    Fitting Kit K1018W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Dieses Kit ist für die Typen A, B, C und D.
  • Seite 13 Fitting Kit K1018W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Zur Montage an werksseitig vorgesehenen Montagepunkten Finden Sie Informationen speziell für Ihr...
  • Seite 14 Fitting Kit K1018W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
  • Seite 15 Fitting Kit K1018W Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. Die Teilenummer finden Sie auf der Unterseite des Pads. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen.
  • Seite 16 Fitting Kit K1018W Achten Sie darauf, dass die Fixpunktabdeckungen vertikal in den Vertiefungen der Pads sitzen. Platzieren Sie die Querstangen auf den Pads. Achten Sie darauf, dass die Pads in die Löcher unter dem Fuß passen und dass der Gewindestift durch das Loch in dem Fuß...
  • Seite 17 Fitting Kit K1018W Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.).
  • Seite 18 Fitting Kit K1018W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
  • Seite 19 Fitting Kit K1018W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Europe Coöperatief U.A.

  • Seite 20: Primera Instalación

    Fitting Kit K1018W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Estas instrucciones muestran la barra de techo tipo A montada. También se aplican a los tipos B, C y D.
  • Seite 21 Fitting Kit K1018W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
  • Seite 22 Fitting Kit K1018W Apriete el tornillo de ajuste a 3Nm (2.2 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.
  • Seite 23 Fitting Kit K1018W Seleccione los tornillos y en enrósquelos en el los puntos de fijación del vehículo. No apriete demasiado. Repita para todas las cuatro posiciones. La referencia de la almohadilla está en la parte de abajo de la misma.
  • Seite 24 Fitting Kit K1018W Asegúrese de que las cubiertas de los puntos de fijación se mantienen verticalmente en el hueco en las almohadillas. Ponga las barras en las almohadillas, asegurándose que las almohadillas encajan en los agujeros debajo del pie y que el tornillo pasa a través del agujero en...
  • Seite 25 Fitting Kit K1018W Asegúrese de que la rosca de plástico esté en la posición demostrada. Repita para todos los pies de barra. Asegúrese de que la barra esté fijada al vehículo de forma segura. Utilice las llaves para instalar y cerrar las cubiertas.
  • Seite 26 Fitting Kit K1018W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
  • Seite 27 Fitting Kit K1018W Transportar carga en el techo del vehículo cambia el comportamiento del mismo. Especial atención al efecto de viento cruzado, cambios de dirección y situaciones de frenado. Evite las aceleraciones y desaceleraciones rápidas. Conduzca con precaución. Tenga en cuenta que la altura total del vehículo se incrementa cuando se llevan...

  • Seite 28: Première Installation

    Fitting Kit K1018W Première installation Retirez les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et Ce kit correspond aux types A, B, C et D.
  • Seite 29 Fitting Kit K1018W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
  • Seite 30 Fitting Kit K1018W Serrer la vis de réglage jusqu'à 3 Nm (2.2 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
  • Seite 31 Fitting Kit K1018W Sélectionner vis sans tête et les visser dans l'orifice central. Ne pas trop serrer. Répéter l'opération pour les quatre positions. Consulter le dessous du coussin pour connaître le numéro de pièce. Les lettres font référence aux numéros de pièces des coussins et à...
  • Seite 32 Fitting Kit K1018W Veiller à ce que les couvercles à point fixe soient posés verticalement dans les saignées des coussins. Placer les barres transversales sur les coussins en veillant à ce que les coussins s'intègrent dans les orifices du pied.
  • Seite 33 Fitting Kit K1018W Veiller à ce que le bouton en plastique soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour toutes les béquilles. Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles ATTENTION : Vérifier régulièrement que les vis...
  • Seite 34 Fitting Kit K1018W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Seite 35 Fitting Kit K1018W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.
  • Seite 36 Fitting Kit K1018W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D. Dette monteringssettet passer type A, B, C og D.
  • Seite 37 Fitting Kit K1018W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til.
  • Seite 38 Fitting Kit K1018W Trekk til justeringskruen med et moment på 3Nm / 2.2 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle føtter.
  • Seite 39 Fitting Kit K1018W Velg settskruen og skru den inn i permanentfeste. Må ikke strammes for hardt. Repeter for alle ender. Se undersiden av gummifoten for korrekt delenummer. Bokstavene referer til delenummer på fot og posisjon. Det er viktig å plassere gummifot i riktig posisjon på...
  • Seite 40 Fitting Kit K1018W Forsikre deg om at dekslene til fix point sitter vertikalt under putene. Plasser takstativet på gummiputene og forsikre deg om at hullene på gummiputnene passer undersiden av foten og at skruen går gjennom hullet i foten. Repeter for alle ender.
  • Seite 41 Fitting Kit K1018W Forsikre deg om at den delen er i posisjonen som vist på bildet når den skues til. Repeter for alle føtter. Forsikre om at takstativet er sikkert festte til bilen. Bruk nøkkelen og sett på dekslene Advarsel: undersøk regelmessig at skruer er festet...
  • Seite 42 Fitting Kit K1018W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
  • Seite 43 Fitting Kit K1018W Smør låsene og juster skruer hvis nødvendig med jevne intervaller. Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu...

  • Seite 44: Primeira Instalação

    Fitting Kit K1018W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Estas instruções mostram a barra de tejadilho tipo A montada. Também se aplica ao tipo B, C e D.
  • Seite 45 Fitting Kit K1018W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra.
  • Seite 46 Fitting Kit K1018W Aperte parafuso de ajuste a 3Nm / 2.2 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
  • Seite 47 Fitting Kit K1018W Seleccione os parafusos fornecidos e enrosque no pontos de fixação do veículo. Não aperte excessivamente. Repita operação para os quatro pontos de fixação do veículo. A referência da almofada está na parte debaixo da mesma. As letras dizem respeito à referência das almofadas e sua posição.
  • Seite 48 Fitting Kit K1018W Certifique-se que as tampas de cobertura dos pontos de fixação se mantêm na posição vertical quando colocadas as almofadas do pé da barra. Coloque as barras de tejadilho nas almofadas, certificando-se que as almofadas encaixam correctamente na base do pé...
  • Seite 49 Fitting Kit K1018W Certifique-se que a rosca plástica está na posição demonstrada quando totalmente apertada. Repita operação para todos os pés das barras. Certifique-se que a barra de tejadilho está fixa ao veículo de forma segura. Utilize as chaves para colocar e fechar as coberturas.

  • Seite 50: Manutenção

    Fitting Kit K1018W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
  • Seite 51 Fitting Kit K1018W Transportar carga no tejadilho do veículo pode alterar o comportamento do mesmo. Tenha especial atenção para o efeito dos ventos laterais, mudanças de direcção e situações de travagem. Evite acelerações e desacelerações rápidas. Conduza com precaução. Note que a altura total do veículo aumenta quando são transportadas cargas verticais.

  • Seite 52: Первая Установка

    Fitting Kit K1018W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данные инструкции показывают установку поперечных балок типа А. Идентичные операции используются в установке балок типа B, C и D.
  • Seite 53 Fitting Kit K1018W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на...
  • Seite 54 Fitting Kit K1018W Затяните регулировочный винт до 3Nm / 2.2 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок...
  • Seite 55 Fitting Kit K1018W Закрутите крепёжный винт в центральную резьбу каждого установочного места. Не прилагайте излишних усилий при затягивании Повторите на всех четырёх установочных местах Номер детали находится на нижней поверхности резиновой подкладки Буквами обозначены номера деталей ВНИМАНИЕ! Резиновой Подкладки скобы должны быть правильно...
  • Seite 56 Fitting Kit K1018W Удостоверьтесь что крышки штатных мест находятся в выемке под подкладками. Установите поперечные балки на резиновые подкладки. Резиновые штыри на поверхности подкладки должны находится в отверстиях на ножке упора. Крепёжный винт должен проходить насквозь ножки упора. Повторите на всех четырёх...
  • Seite 57 Fitting Kit K1018W Когда ручка затянута, она должна находится в положении идентичном показанному на картинке Повторите на всех упорах. Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и закрыть крышки багажника ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
  • Seite 58 Fitting Kit K1018W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны...
  • Seite 59 Fitting Kit K1018W Багажник с нагрузкой может повлиять на характеристики вашего автомобиля. Старайтесь вести ваш автомобиль аккуратно, не превышая скорость и избегая резких разгонов, торможений и поворотов. Помните что багажник с грузом влияет на высоту вашего автомобиля. Всё оборудование с установленными на...
