1) Avvertenze
Questo manuale di istruzioni contiene importanti informazioni riguardan-
ti la sicurezza per l'installazione, è necessario leggere tutte le istruzioni
prima di procedere all'installazione. Conservare con cura questo manua-
le anche per utilizzi futuri.
Considerando i pericoli che si possono verificare durante l'installazione e
l'uso di ROBUS350, per la massima sicurezza è necessario che l'instal-
lazione avvenga nel pieno rispetto di leggi, norme e regolamenti. In que-
sto capitolo verranno riportate avvertenze di tipo generico; altre impor-
tanti avvertenze sono presenti nei capitoli "3.1 Verifiche preliminari"; "5
Collaudo e messa in servizio".
Secondo la più recente legislazione europea, la realizzazione
!
di una porta o cancello automatico ricade in quanto previsto dal-
la Direttiva 98/37/CE (Direttiva Macchine) e nel particolare, alle
norme: EN 12445; EN 12453 ed EN 12635, che consentono di
dichiarare la presunzione di conformità.
Ulteriori informazioni, linee guida all'analisi dei rischi ed alla realizzazione
del Fascicolo Tecnico, sono disponibili su:"www.niceforyou.com".
• Il presente manuale è destinato solamente al personale tecnico quali-
ficato per l'installazione. Salvo lo specifico allegato da staccare a cura
dell'installatore "Istruzioni ed avvertenze destinate all'utilizzatore del
motoriduttore ROBUS" nessuna altra informazione contenuta nel pre-
sente fascicolo può essere considerata d'interesse per l'utilizzatore
finale!
• L'uso di ROBUS350 diverso da quanto previsto in queste istruzioni è
vietato; usi impropri possono essere causa pericoli o danni a persone
e cose.
2) Descrizione prodotto e destinazione d'uso

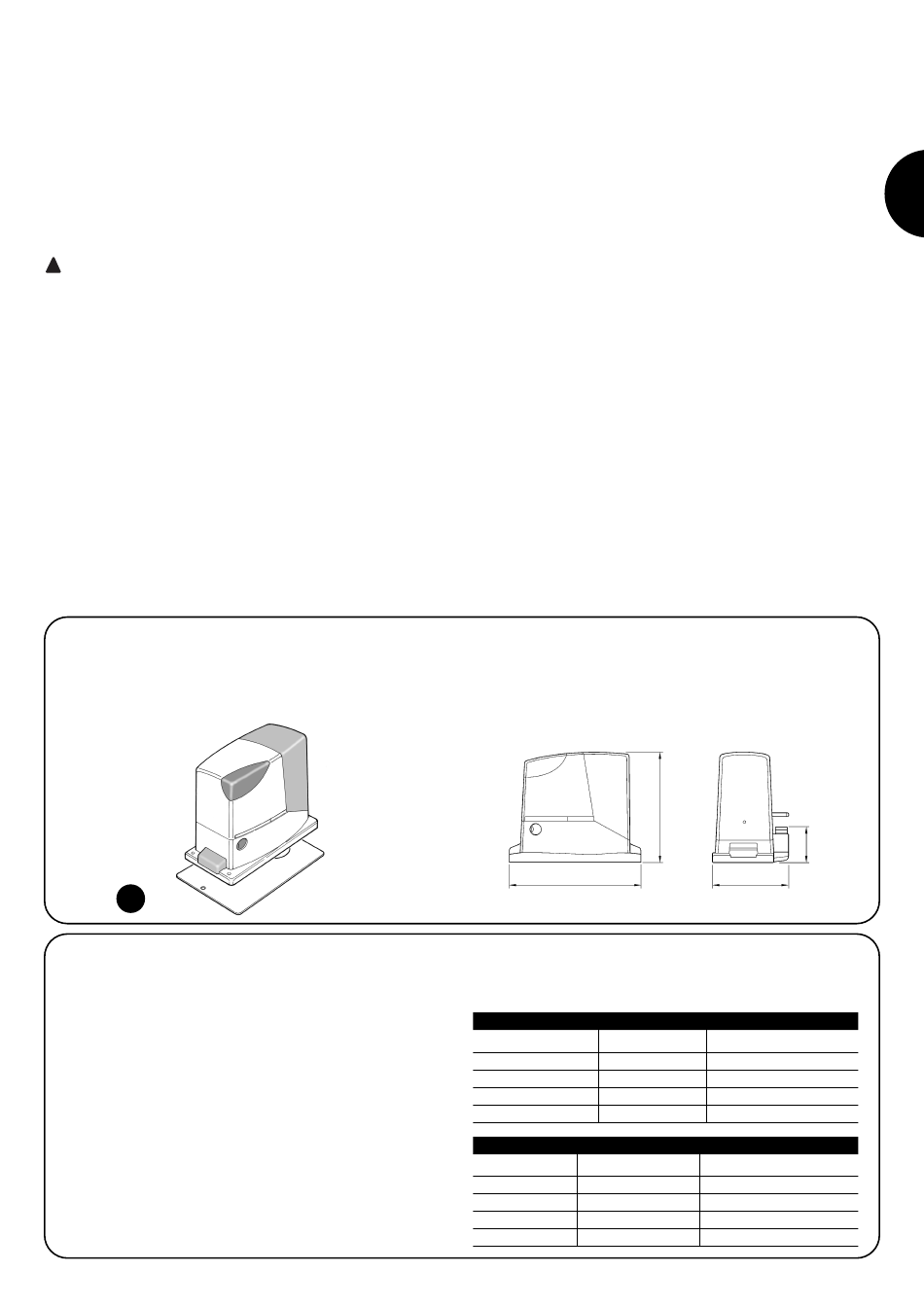

ROBUS350 è un motoriduttore elettromeccanico per il movimento auto-
matico di cancelli scorrevoli per uso residenziale, dispone di una centrale
elettronica di controllo e di ricevitore per radiocomando. I collegamenti
elettrici verso i dispositivi esterni sono semplificati grazie all'uso di "Blue-
BUS", una tecnica che permette di collegare più dispositivi con soli 2 fili.
1

2.1) Limiti d'impiego

I dati relativi alle prestazioni di ROBUS350 sono riportati nel capitolo
"8 Caratteristiche tecniche" e sono gli unici valori che consentono la
corretta valutazione dell'idoneità all'uso.
Generalmente ROBUS350 è in grado di automatizzare cancelli con
peso fino a 350Kg oppure lunghezza fino a 7m secondo quanto
riportato nelle tabelle N°1 e N°2.
La lunghezza dell'anta permette di determinare il numero massimo
di cicli per ora e di cicli consecutivi mentre il peso permette di deter-
minare la percentuale di riduzione dei cicli e la velocità massima con-
sentita; ad esempio se l'anta è lunga 5m sarebbero possibili 18
cicli/ora e 12 cicli consecutivi ma se l'anta pesa 270Kg occorre ridurli
a 80%, il risultato è quindi 14 cicli/ora e circa 9 cicli consecutivi men-
tre la velocità massima consentita è V4: veloce.
Per evitare surriscaldamenti la centrale prevede un limitatore che si
• Prima di iniziare l'installazione è necessario eseguire l'analisi dei rischi che
comprende l'elenco dei requisiti essenziali di sicurezza previsti nell'allega-
to I della Direttiva Macchine, indicando le relative soluzioni adottate.
Si ricorda che l'analisi dei rischi è uno dei documenti che costituisco-
no il "fascicolo tecnico" dell'automazione.
• Verificare la necessità di ulteriori dispositivi per completare l'automazione
con ROBUS350 in base alla specifica situazione d'impiego ed ai pericoli
presenti; devono essere considerati ad esempio i rischi di impatto, schiac-
ciamento, cesoiamento, convogliamento, ecc., ed altri pericoli in genere.
• Non eseguire modifiche su nessuna parte se non previste nelle pre-
senti istruzioni; operazioni di questo tipo possono solo causare mal-
funzionamenti; NICE declina ogni responsabilità per danni derivati da
prodotti modificati.
• Durante l'installazione e l'uso evitare che parti solide o liquidi possano
penetrare all'interno della centrale e di altri dispositivi aperti; eventual-
mente rivolgersi al servizio di assistenza NICE; l'uso di ROBUS350 in
queste situazioni può causare situazioni di pericolo
• L'automatismo non può essere utilizzato prima di aver effettuato la messa
in servizio come specificato nel capitolo: "5 Collaudo e messa in servizio".
• Il materiale dell'imballaggio di ROBUS350 deve essere smaltito nel pie-
no rispetto della normativa locale.
• Nel caso di guasto non risolvibile facendo uso delle informazioni ripor-
tate nel presente manuale, interpellare il servizio di assistenza NICE.
• Qualora si verifichino interventi di interruttori automatici o di fusibili, pri-
ma di ripristinarli è necessario individuare ed eliminare il guasto.
• Prima di accedere ai morsetti interni al coperchio di ROBUS350 scol-
legare tutti i circuiti di alimentazione; se il dispositivo di sconnessione
non è a vista apporvi un cartello: "ATTENZIONE MANUTENZIONE IN
CORSO".
ROBUS350 funziona mediante energia elettrica, in caso di mancanza di
alimentazione dalla rete elettrica, è possibile effettuare lo sblocco median-
te apposita chiave e muovere manualmente il cancello; oppure è possi-
bile usare l'accessorio opzionale: batteria tampone PS124 che permette
alcune manovre anche in assenza di alimentazione da rete.
330
basa sullo sforzo del motore e la durata dei cicli, intervenendo quan-
do viene superato il limite massimo.
Tabella N°1: limiti in relazione alla lunghezza dell'anta
Lunghezza anta metri cicli/ora massimi
Fino a 3 30
3÷5 18
5÷6 15
6÷7 12
Tabella N°2: limiti in relazione al peso dell'anta
Peso anta Kg. Percentuale cicli
Fino a 200 100%
200÷250 90%
250÷300 80%
300÷350 70%
277
85
195
cicli consecutivi massimi
20
12
10
8
Velocità massima consentita
V6 = Velocissimo
V5 = Molto veloce
V4 = Veloce
V3 = Medio
I
25
