Für die Vorgabe der Luftquali-
tät siehe Kapitel „Luftrein-
heitsklassen (ISO 8573-1)
[
24]".
}
Artikel-Nr. 10302082, Revision 04

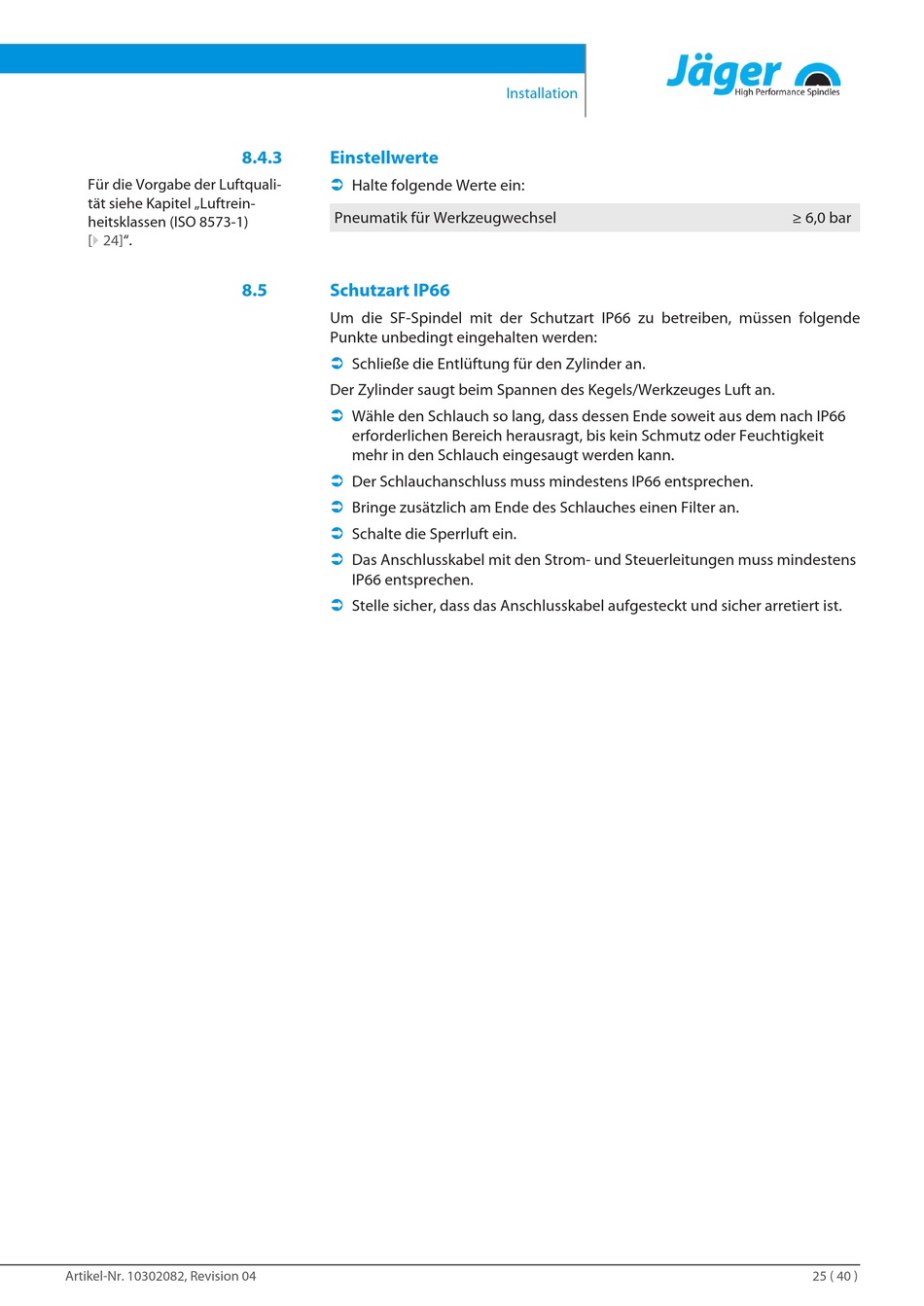

8.4.3
Einstellwerte
Ü
Halte folgende Werte ein:
Pneumatik für Werkzeugwechsel
8.5
Schutzart IP66
Um die SF-Spindel mit der Schutzart IP66 zu betreiben, müssen folgende
Punkte unbedingt eingehalten werden:
Ü
Schließe die Entlüftung für den Zylinder an.
Der Zylinder saugt beim Spannen des Kegels/Werkzeuges Luft an.
Ü
Wähle den Schlauch so lang, dass dessen Ende soweit aus dem nach IP66
erforderlichen Bereich herausragt, bis kein Schmutz oder Feuchtigkeit
mehr in den Schlauch eingesaugt werden kann.
Ü
Der Schlauchanschluss muss mindestens IP66 entsprechen.
Ü
Bringe zusätzlich am Ende des Schlauches einen Filter an.
Ü
Schalte die Sperrluft ein.
Ü
Das Anschlusskabel mit den Strom- und Steuerleitungen muss mindestens
IP66 entsprechen.
Ü
Stelle sicher, dass das Anschlusskabel aufgesteckt und sicher arretiert ist.
Installation
≥ 6,0 bar
25 ( 40 )
