Betriebsanleitung
AP6 420X

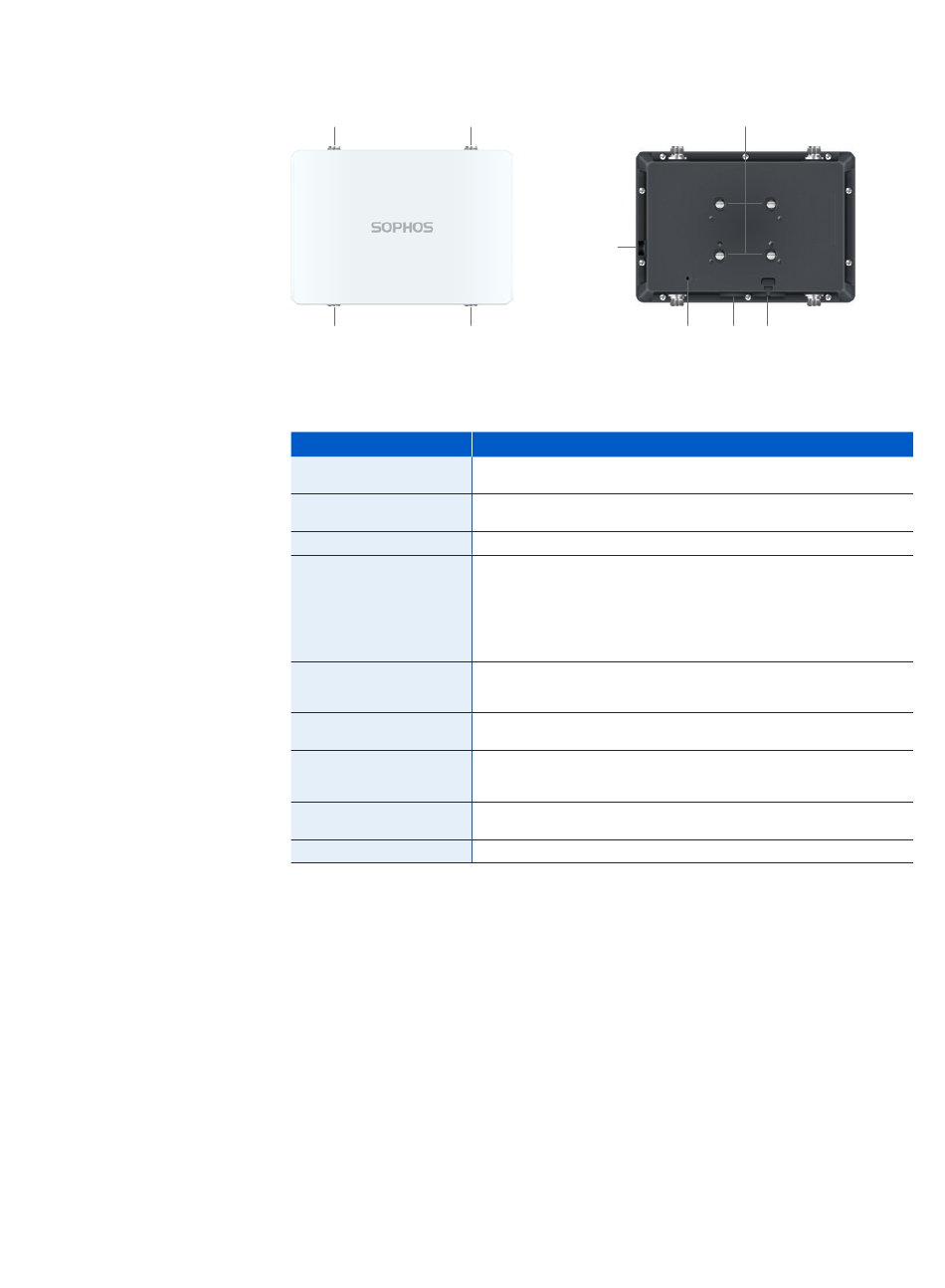

Bedienelemente und Anschlüsse
Steckverbinder Typ
Steckverbinder Typ
N für 2,4/5 GHz
N für 2,4/5 GHz
Antenne (Sender 1)
Antenne (Sender 0)
Steckverbinder Typ
Steckverbinder Typ
N für 2,4/5 GHz
N für 2,4/5 GHz
Antenne (Sender 1)
Antenne (Sender 0)

Beschreibung der Komponenten

Komponente
Status-LED
Sender-LED
Mesh-LED
RJ45-Anschluss
Resetknopf
Belüftungsventil
Erdungskabelanschluss
Steckverbinder Typ N
Zapfen
Belüftungsventil
Erdungskabelanschluss
Beschreibung
Zeigt den Betriebsstatus Ihres Access Point an, z. B. Boot-Status, Firmware-
Updates und Fehler. Details entnehmen Sie bitte der Tabelle „LED-Status" unten.
Zeigt den Sendermodus an, in dem Ihr Access Point gerade betrieben
wird. Details entnehmen Sie der Tabelle „LED-Status" unten.
Zeigt an, ob für den Access Point Mesh aktiviert ist.
Primärer Ethernet-Port zum Anschluss des Access Point an Ihr Netzwerk.
Der Ethernet-Port ist 100/1000/2500 MBit/s-fähig und handelt die
Geschwindigkeit sowie Half- und Full-Duplex des angeschlossenen Geräts
automatisch aus. Für die Stromversorgung des Access Point muss der Port
mit einer PoE-fähigen Quelle (PoE-Injektor oder PoE-Switch) verbunden
werden. Eine dedizierte Gleichspannungsquelle ist nicht vorhanden.
Wir bieten geeignete PoE-Injektoren als optionales Zubehör an.
Hierüber können Sie das Gerät neu starten und die Konfiguration
auf die Werkseinstellungen zurücksetzen. Details entnehmen
Sie bitte dem Abschnitt „Neustart & Reset".
Verhindert, dass sich im Inneren des Geräts übermäßige
Wärme entwickelt und Feuchtigkeit eindringt.
Wird verwendet, um den AP6 dauerhaft mit der Erde zu
verbinden und das Gehäuse richtig zu erden und den
Anwender vor Gefahren durch Elektrizität zu schützen.
Wird für den Anschluss der standardmäßigen Rundstrahl-
oder optionalen Sektor-/Richtantennen verwendet.
Dienen der Befestigung der Montagehalterung.
Befestigungspunkte
für Montageplatte
RJ45-
LED
Anschluss/
Reset-Knopf
2
