Sophos AP6 Serie Kurzanleitung

Kurzanleitung
Sophos AP6 Serie
Für weitere Informationen zu Ihrer Access Point (AP)
scannen Sie den QR-Code oder rufen Sie
www.sophos.de/get-started-ap
Sales DACH (Deutschland, Österreich, Schweiz)
Tel.: +49 611 5858 0 | +49 721 255 16 0
E-Mail: sales@sophos.de
© Copyright 2023. Sophos Ltd. Alle Rechte vorbehalten.
Eingetragen in England und Wales No. 2096520, The Pentagon, Abingdon Science
Park, Abingdon, OX14 3YP, GB. Sophos ist die eingetragene Marke von Sophos Ltd.
Alle anderen genannten Produkt- und Unternehmensnamen sind Marken oder
eingetragene Marken ihres jeweiligen Inhabers.
2023-08-09 QSG-DE (DD)

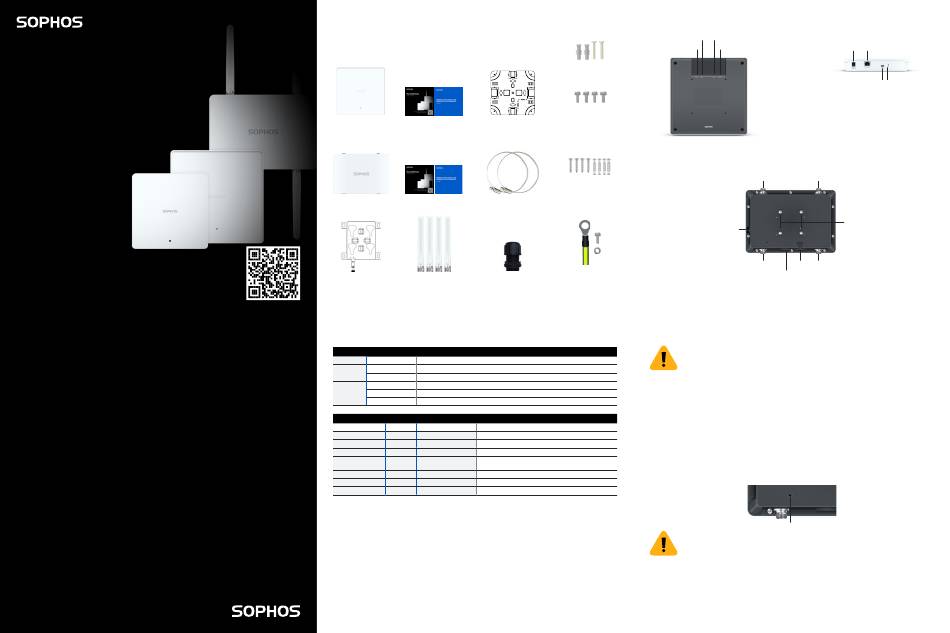

Inhalt der Verpackung
Access Points für den Innenbereich
AP6 420(E)/840(E)
Access Point für den Außenbereich
AP6 420X
auf Halterung für Wand-
und Stangenmontage
LEDs
AP6 420(E)/840(E)
Aus Aus
Grün Konstant
Blinkt
Rot
Konstant
Blinkt langsam
Blinkt schnell
AP6 420X
Status Frequenz
Aus Aus
Blinkt grün Aus
Blinkt grün Blinkt grün Aus
Blinkt grün
Blinkt grün Blinkt grün
Blinkt schnell grün Aus
Konstant grün Aus
Konstant grün Grün
* Ihr AP sollte sich maximal 5 Minuten in diesem Zustand befinden.
** Hinweis: Gerät nicht von der Energieversorgung trennen, nicht neu starten und nicht zurücksetzen. Wenn das Gerät zum
ersten Mal eine Verbindung zu Sophos Central, kann es bis zu 15 Minuten dauern, bis das Update der Firmware abgeschlossen ist.
HINWEIS: LED-Anzeigen können sich bei Firmware-Updates ändern. Für die neusten Versionen der
Kurzanleitung, Montageanleitungen sowie Sicherheitshinweise besuchen Sie bitte
www.sophos.de/get-started-ap.
2 Schrauben
2 Wandanker für die
Wandmontage
4 Schrauben zur
Fixierung der
Kurzanleitung und Halterung für Wand- und Halterung auf der
Sicherheitshinweise Deckenmontage (T-Bar) Rückseite des AP
4 Schrauben
M6*1,0 P*25 mm
4 Wandanker
Kurzanleitung und 2 verstellbare 5/16*1-1/4" für die
Sicherheitshinweise Metallringe Wandmontage
Erdungskabel mit
4 x 2,4/5 GHz 1 M25 Unterlegscheibe und
Rundstrahlantenne Kabelverschraubung Schraube
AP ist aus oder fährt hoch
Normaler Betrieb
AP fährt hoch und stellt Verbindung zum Wireless Controller her
Resetknopf wurde gedrückt: AP bereitet das Zurücksetzen der Konfiguration vor
Konfiguration wird zurückgesetzt *
Firmware-Update wird durchgeführt **
Mesh
Aus AP ist aus oder fährt hoch
Aus AP fährt hoch und stellt Netzwerkverbindung her
Konfiguration wird zurückgesetzt
*
Resetknopf wurde gedrückt: AP bereitet das
Zurücksetzen der Konfiguration vor
Aus Firmware-Update wird durchgeführt **
Aus oder konstant grün AP im Single-Band-Betrieb
Aus oder konstant grün AP im Dual-Band-Betrieb
AP6 840/840E AP6 420/420E
2,5 Gbit/s LAN2-Port
Resetknopf (nur AP 840E)
Netzanschluss
Konsolenport 2,5 Gbit/s LAN-Port (PoE)
(nur AP6 420)
AP6 420X
Steckverbinder Typ N Steckverbinder Typ N
für 2,4 GHz Antenne für 2,4 GHz Antenne
Belüftungsventil
Steckverbinder Typ N LEDs Steckverbinder Typ N
für 5 GHz Antenne für 5 GHz Antenne
2,5 Gbit/s
RJ45-Anschluss/
Reset-Knopf
Erdung für Access Point für den Außenbereich
WARNUNG: Das Modell AP6 420X hat einen separaten Schutzerdungsanschluss am
Gehäuse, der ständig mit der Erde verbunden sein muss, um das Gehäuse richtig zu
erden und die Bedienperson vor elektrischen Gefahren zu schützen. Die Installation der
Erdung muss von qualifiziertem Servicepersonal vorgenommen werden.
ACHTUNG: Stellen Sie vor der Installation sicher, dass das Servicepersonal eine geeignete
Erdungsklemme an das von Ihnen bereitgestellte Erdungskabel angebracht hat.
Die Elektroinstallation muss von einem qualifizierten Elektriker gemäß dem National Electrical Code,
ANSI/NFPA 70, und dem Canadian Electrical Code, Part I, CSA C22.1, durchgeführt werden.
So erden Sie das Gerät:
1. Verbinden Sie das eine Ende des Erdungskabels mit einer geeigneten Erde.
2. Die an dem Erdungskabel befestigte Erdungsklemme muss über dem Schutzerdungsanschluss
platziert sein.
3. Fixieren Sie die Erdungsklemme mit den mitgelieferten Unterlegscheiben und Schrauben am
Schutzerdungsanschluss.
4. Verlegen Sie das Erdungskabel so, dass es keine andere Komponenten berührt oder stört.
Schutzerdungsanschluss
WARNUNG: Verbinden Sie vor dem Einschalten des Geräts den Rahmen des Geräts mit
der Erde. Für das Erdungskabel sind eine grüne und gelbe Isolierung erforderlich und die
Querschnittsfläche des Leiters muss mehr als 0,75 mm2 bzw. 18 AWG betragen.
2,5 Gbit/s [AP6 420E]/
1 Gbps [AP6 420]
LAN-Port (PoE)
Konsolenport Resetknopf
Befestigungspunkte
für Montageplatte
