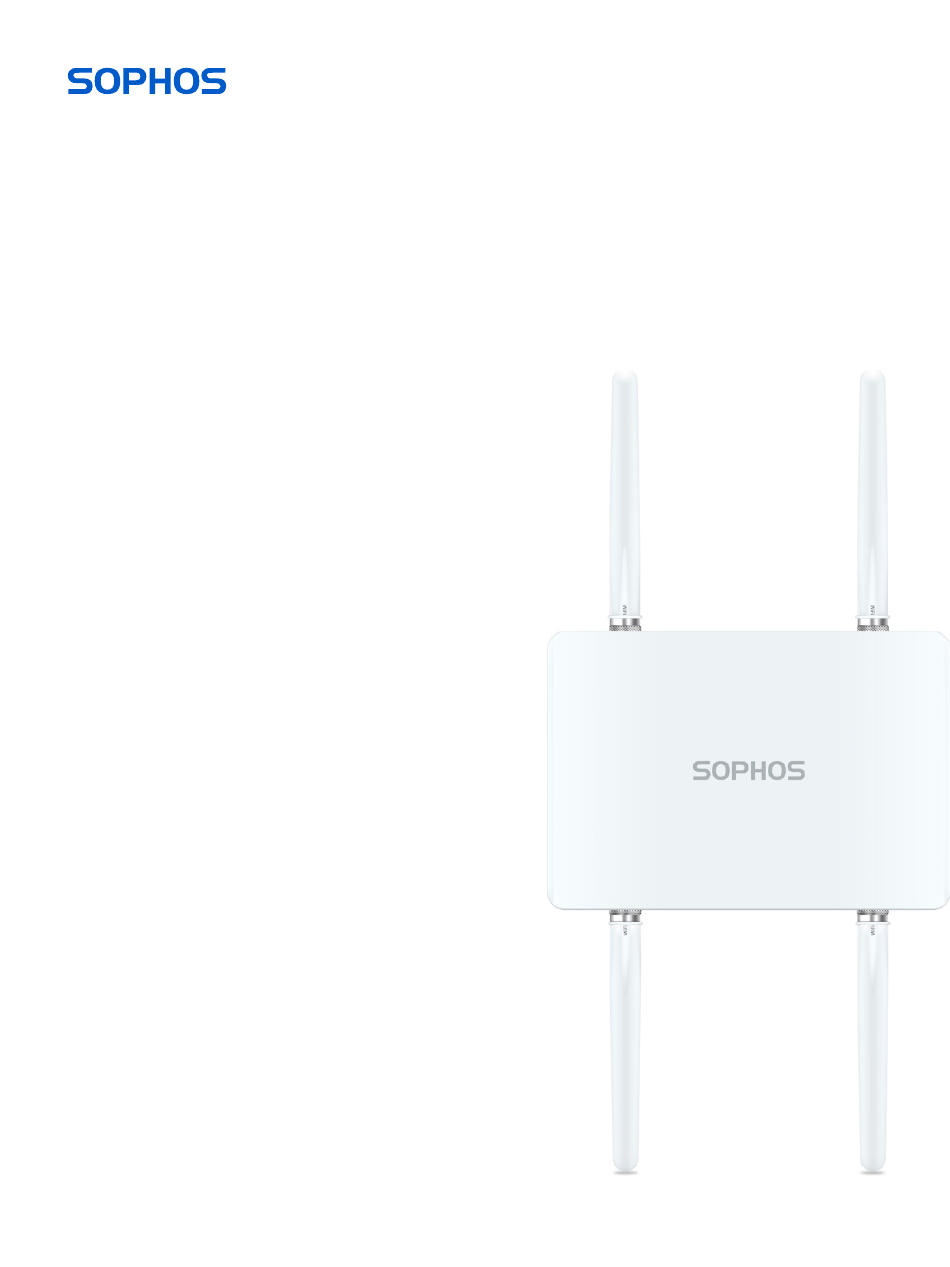

- Seite 1 Betriebsanleitung AP6 420X...
-
Seite 2: Einleitung
802.11ax-Technologie ein herausragendes Benutzererlebnis. Die AP6-Serie lässt sich komfortabel in unserer cloudbasierten Security-Plattform Sophos Central verwalten. Erstellen Sie ganz einfach ein Sophos Central-Konto und schließen Sie das Gerät an. Der Access Point findet den cloudbasierten Controller automatisch und ist in Sekundenschnelle einsatzbereit. -
Seite 3: Bedienelemente Und Anschlüsse
Wird verwendet, um den AP6 dauerhaft mit der Erde zu verbinden und das Gehäuse richtig zu erden und den Anwender vor Gefahren durch Elektrizität zu schützen. Steckverbinder Typ N Wird für den Anschluss der standardmäßigen Rundstrahl- oder optionalen Sektor-/Richtantennen verwendet. Zapfen Dienen der Befestigung der Montagehalterung. AP6 420X... -
Seite 4: Anschluss Und Konfiguration
** Hinweis: Gerät nicht von der Energieversorgung trennen, nicht neu starten und nicht zurücksetzen. Wenn das Gerät zum ersten Mal eine Verbindung zu Sophos Central herstellt, kann es bis zu 15 Minuten dauern, bis das Up- date der Firmware abgeschlossen ist. -
Seite 5: Neustart Und Reset
AP startet mit den Werkseinstellungen neu. Wenn die Taste losgelassen wird, Resetknopf Wenn die Taste losgelassen wird der AP neu gestartet, und wird, wird der AP neu gestartet die Konfiguration wird gelöscht Gedrückt Status-LED 5 Sek. 5 Sek. Konstant Blinkt AP6 420X... -
Seite 6: Technische Spezifikationen
Betriebsanleitung Technische Spezifikationen AP6 420X Umgebung Leistungsaufnahme 25,5 W (max.) Voraussetzungen für Power 802.3at over Ethernet (PoE) Betriebstemperatur -20° bis 55° C Lagertemperatur -40° bis 70° C Luftfeuchtigkeit 10 % bis 95 %, nicht kondensierend Gefährliche Stoffe RoHS-2- und REACH-konform Physische Spezifikationen I/O-Ports 1 x RJ45 100/1000/2500 MBit/s Ethernet mit PoE (802.3at) - Seite 7 54Mbps 802.11n MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 802.11ax (HE20) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 802.11ax (HE40) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 AP6 420X...
- Seite 8 MCS5 MCS6 MCS7 802.11ac (VHT20) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 802.11ac (VHT40) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 802.11ac (VHT80) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 AP6 420X...
- Seite 9 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 802.11ax (HE80) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 802.11ax (HE160) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 AP6 420X...
- Seite 10 Betriebsanleitung Abstrahldiagramme 2,4 GHz-Band —2400 (MHz) —2450 (MHz) —2500 (MHz) 5 GHz-Band —5150 (MHz) —5325 (MHz) —5500 (MHz) —5675 (MHz) —5850 (MHz) AP6 420X...
- Seite 11 11,6~11,8 dBi/11,6~12,0 dBi 10,6~11,0 dBi/10,4~11,5 dBi HPBW/Horizontal 36~37 Grad/35~36 Grad 33~35 Grad/26~36 Grad HPBW/Vertikal 34~35 Grad/36~38 Grad 32~39 Grad/30~41 Grad Isolation 20 dB Impedanz 50 Ohm Connector N-Buchse Abmessungen 320 x 200 x 20,5 mm (Höhe x Breite x Tiefe) AP6 420X...
- Seite 12 Betriebsanleitung Abstrahldiagramme Sektorantenne – Horizontal Polarisation 2,4 GHz-Band H-Ebene V-Ebene —2400 (MHz) —2450 (MHz) —2500 (MHz) 5 GHz-Band H-Ebene V-Ebene —4900 (MHz) —5150 (MHz) —5350 (MHz) —5475 (MHz) —5725 (MHz) —5875 (MHz) AP6 420X...
- Seite 13 Betriebsanleitung Abstrahldiagramme Sektorantenne – Vertikale Polarisation 2,4 GHz-Band H-Ebene V-Ebene —2400 (MHz) —2450 (MHz) —2500 (MHz) 5 GHz-Band H-Ebene V-Ebene —4900 (MHz) —5150 (MHz) —5350 (MHz) —5475 (MHz) —5725 (MHz) —5875 (MHz) AP6 420X...
- Seite 14 Betriebsanleitung Abstrahldiagramme Richtantenne – Horizontale Polarisation 2,4 GHz-Band H-Ebene V-Ebene —2400 (MHz) —2450 (MHz) —2500 (MHz) 5 GHz-Band H-Ebene V-Ebene —4900 (MHz) —5150 (MHz) —5350 (MHz) —5475 (MHz) —5725 (MHz) —5875 (MHz) AP6 420X...
- Seite 15 Betriebsanleitung Abstrahldiagramme Richtantenne – Vertikale Polarisation 2,4 GHz-Band H-Ebene V-Ebene —2400 (MHz) —2450 (MHz) —2500 (MHz) 5 GHz-Band H-Ebene V-Ebene —4900 (MHz) —5150 (MHz) —5350 (MHz) —5475 (MHz) —5725 (MHz) —5875 (MHz) AP6 420X...
-
Seite 16: Wandmontage
Befestigen Sie den Access Point an der Halterung, indem Sie die vier Befestigungspunkte in die entsprechenden Öffnungen in der Halterung einführen und andrücken. Ziehen Sie die Schrauben an, um den Access Point an der Halterung zu fixieren. Befestigungsschraube anziehen AP6 420X... - Seite 17 Befestigen Sie den Access Point an der Halterung, indem Sie die vier Befestigungspunkte in die entsprechenden Öffnungen in der Halterung einführen und andrücken. Ziehen Sie die Schrauben an, um den Access Point an der Halterung zu fixieren. Befestigungsschraube anziehen AP6 420X...
- Seite 18 Richten Sie die Antenne nach oben oder unten (in einem Winkel von maximal 27°) aus und fixieren Sie sie. Schraubbolzen (M8x40) T-förmige Halterung Unterlegscheibe Federunterlegscheibe Mutter (M8) 27° Sichern Sie die Mutter M8 mit einem 12er- Sechskantschlüssel. 27° AP6 420X...
- Seite 19 Sektor-/Richtantenne Konfiguration der Software-Einstellungen für die Sektor-/ Richtantenne Nehmen Sie nach dem Anschluss der externen Antenne in Ihrem Sophos Central Wireless Admin-Konto die entsprechenden Antennen-Einstellungen vor. Nach der Synchronisierung der vorgenommenen Konfiguration wird der AP neu gestartet und die korrekten Spannungswerte werden eingerichtet.
