White:
Left channel
| ) (hot)
Blue: Left channel
—
Red:
Right channel!
' (hot)
Green:
Right channel
Blane:
Canal gauche
©
Bleu:
Cana! gauche
Rouge:
Canal! droit
+
Vert:
Canal droit
Wei8:
Linker Kanal
Blau:
Linker Kanal
Rot:
Rechter Kanal
Grin:
Rechter Kanal
(ground)
(ground)
(tension)
(terre)
(tension)
) (terre)
(spannungsfGhrend)
(Erde)
+) (spannungsfuhrend)
) (Erde)

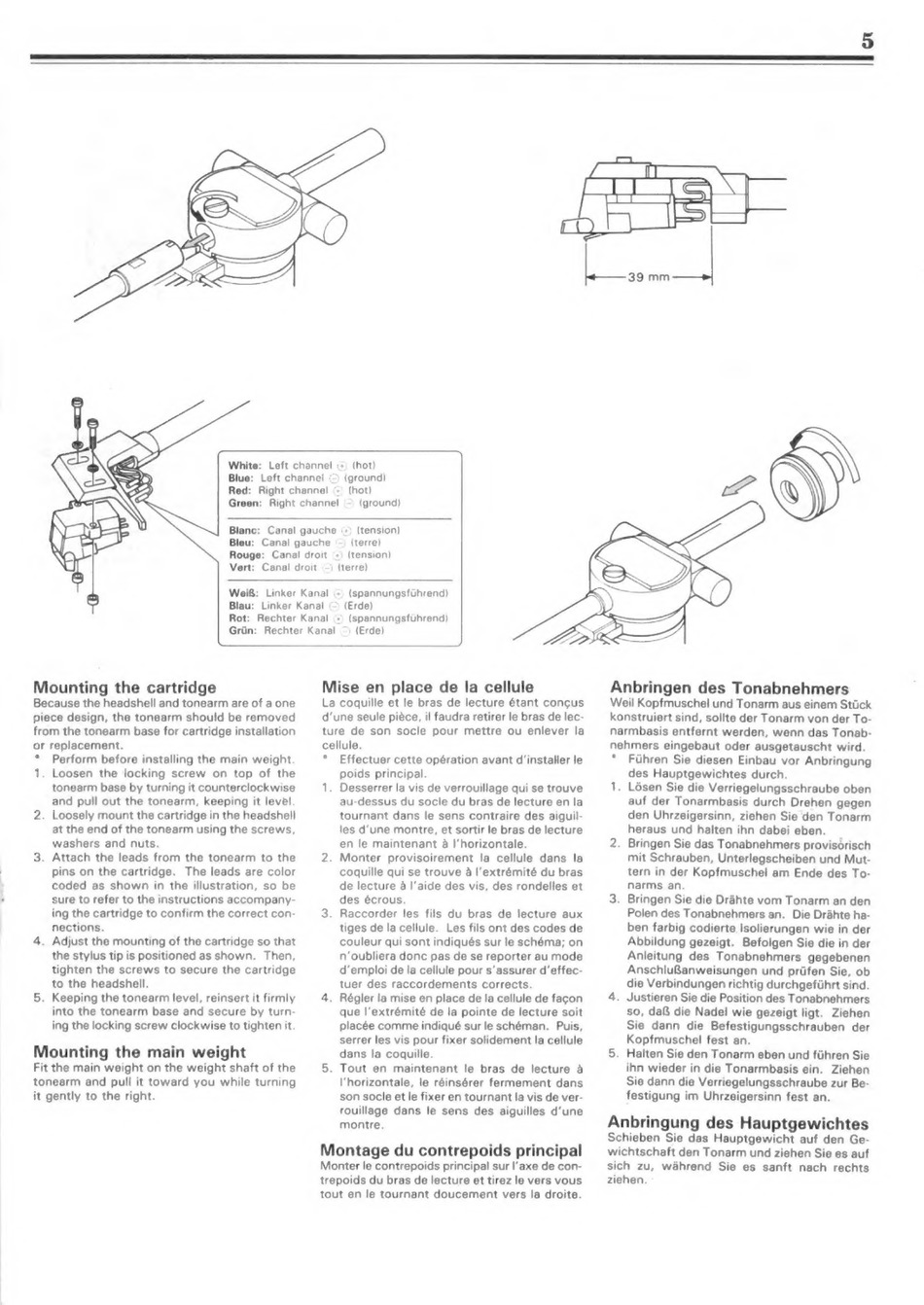

Mounting the cartridge
Because the headshell and tonearm are of a one
piece design, the tonearm should be removed
from the tonearm base for cartridge installation
or replacement.
Perform before installing the main weight.
1. Loosen the locking screw
on top of the
tonearm base by turning it counterclockwise
and pull out the tonearm, keeping it level.
2. Loosely mount the cartridge in the headshell
at the end of the tonearm using the screws,
washers and nuts.
3. Attach the leads from the tonearm to the
pins on the cartridge.
The leads are color
coded as shown in the illustration, so be
sure to refer to the instructions accompany-
ing the cartridge to confirm the correct con-
nections.
4. Adjust the mounting of the cartridge so that
the stylus tip is positioned as shown.
Then,
tighten the screws to secure the cartridge
to the headshell.
5. Keeping the tonearm level, reinsert it firmly
into the tonearm base and secure by turn-
ing the locking screw clockwise to tighten it.
Mounting the main weight
Fit the main weight on the weight shaft of the
tonearm and pull it toward you while turning
it gently to the right.
Mise en place de la cellule
La coquille et le bras de lecture étant concus
d'une seule piéce, il faudra retirer le bras de lec-
ture de son socle pour mettre ou enlever fa
cellule.
*
Effectuer cette opération avant d'installer le
poids principal.
1. Desserrer la vis de verrouillage qui se trouve
au-dessus du socie du bras de lecture en la
tournant dans le sens contraire des aiguil-
les d'une montre, et sortir le bras de lecture
en le maintenant a I'horizontale.
2. Monter
provisoirement
la cellule dans la
coquille qui se trouve a l'extrémité du bras
de lecture a l'aide des vis, des rondelles et
des écrous.
3. Raccorder les fils du bras de lecture aux
tiges de la cellule.
Les fils ont des codes de
couleur qui sont indiqués sur le schéma; on
n'oubliera donc pas de se reporter au mode
d'emploi de la cellule pour s'assurer d'effec-
tuer des raccordements
corrects.
4. Régler ja mise en place de Ia cellule de fagon
que |'extrémité de la pointe de lecture soit
placée comme indiqué sur le schéman.
Puis,
serrer les vis pour fixer solidement la cellule
dans la coquille.
5. Tout en maintenant
le bras de lecture a
I'horizontale, le réinsérer fermement dans
son socle et le fixer en tournant la vis de ver-
rouillage dans le sens des aiguilles d'une
montre.
Montage du contrepoids principal
Monter le contrepoids principal sur l'axe de con-
trepoids du bras de lecture et tirez le vers vous
tout en le tournant doucement vers la droite.
39 mm
