1. Schraube
2. Mutter
9.
Ziehen Sie die Schraube (nicht die Mutter) fest
an.
4
Montieren der
Schneideinheiten
Für diesen Arbeitsschritt erforderliche Teile:
1
Vordere Schlauchführung (rechts)
1
Vordere Schlauchführung (links)
Verfahren
1.
Nehmen Sie die Spindelmotoren aus den
Versandhalterungen.
2.
Nehmen Sie die Versandhalterungen ab und
werfen sie weg.
3.
Nehmen Sie die Schneideinheiten aus den
Kartons heraus.
4.
Lesen Sie in der Bedienungsanleitung
der Schneideinheit nach, wie Sie sie
zusammenbauen und einstellen.
5.
Stellen Sie sicher, dass der Gegenballast
(Bild
9) am richtigen Ende der Schneideinheit
montiert ist, siehe die Bedienungsanleitung der
Schneideinheit.

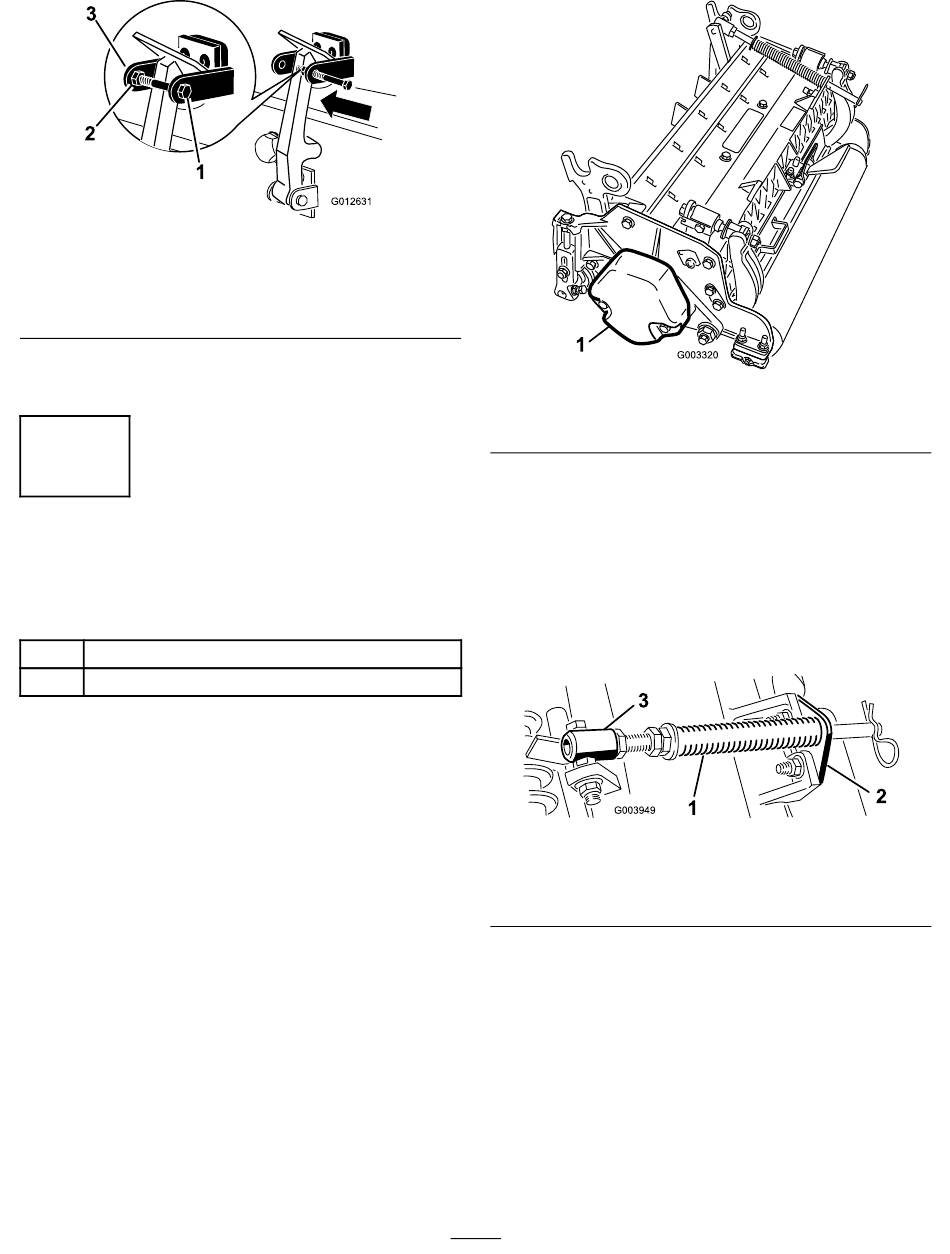

Bild 8
3. Arm der
Motorhaubenhalterung
g012631
1. Gegengewicht
6.
Stellen Sie sicher, dass die Rasenkompensie-
rungsfeder an jeder Schneideinheit an derselben
Seite wie der Spindelantriebsmotor angebracht
ist. Führen Sie zum Ändern der Stellung der
Feder folgende Schritte aus:
A.
Nehmen Sie die zwei Schlossschrauben und
Muttern ab, mit denen die Stangenhalterung
an den Nasen der Schneideinheit befestigt
ist
(Bild
1. Rasenkompensierungsfeder 3. Federrohr
2. Stangenhalterung
B.
Nehmen Sie die Bundmutter ab, mit denen
die Schraube des Federrohrs an der Nase
des Trägerrahmens befestigt ist
C.
Nehmen Sie das ganze Teil ab.
D.
Montieren Sie die Schraube des Federrohrs
an der anderen Nase am Trägerrahmen
und befestigen sie mit der Bundmutter.
Hinweis:
Schraubenkopf zur Außenseite der Nase,
wie in
14
Bild 9
10).
Bild 10
Positionieren Sie den
Bild 11
dargestellt.
g003320
g003949
(Bild
10)
