SICK Lector63x Betriebsanleitung Seite 82

13
ANHANG

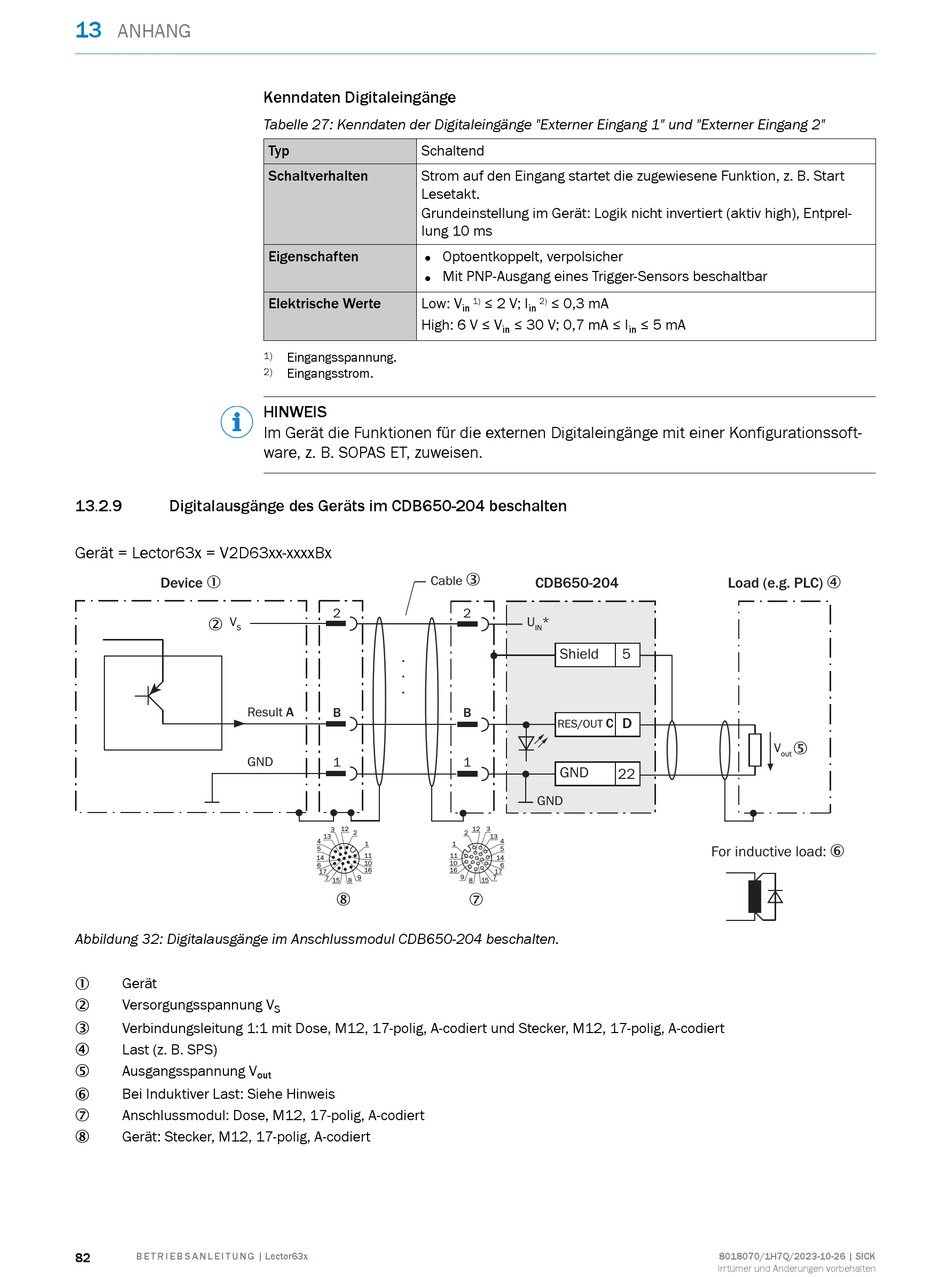

13.2.9 Digitalausgänge des Geräts im CDB650-204 beschalten
Gerät = Lector63x = V2D63xx-xxxxBx
Device 1
V
2
S
Result A
GND
Abbildung 32: Digitalausgänge im Anschlussmodul CDB650-204 beschalten.
Gerät
1
Versorgungsspannung V
2
Verbindungsleitung 1:1 mit Dose, M12, 17-polig, A-codiert und Stecker, M12, 17-polig, A-codiert
3
Last (z. B. SPS)
4
Ausgangsspannung V
5
Bei Induktiver Last: Siehe Hinweis
6
Anschlussmodul: Dose, M12, 17-polig, A-codiert
7
Gerät: Stecker, M12, 17-polig, A-codiert
8
82 B E T R I E B S A N L E I T U N G | Lector63x
Kenndaten Digitaleingänge
Tabelle 27: Kenndaten der Digitaleingänge "Externer Eingang 1" und "Externer Eingang 2"
Typ Schaltend
Schaltverhalten Strom auf den Eingang startet die zugewiesene Funktion, z. B. Start
Lesetakt.
Grundeinstellung im Gerät: Logik nicht invertiert (aktiv high), Entprel‐
lung 10 ms
•
Eigenschaften
•
Elektrische Werte Low: V
High: 6 V ≤ V
1) Eingangsspannung.
2) Eingangsstrom.
HINWEIS
Im Gerät die Funktionen für die externen Digitaleingänge mit einer Konfigurationssoft‐
ware, z. B. SOPAS ET, zuweisen.
Cable
2
.
.
.
B
1
3 12
2
13
4
1
5
11
14
10
6
16
17
9
7
15 8
8
S
out
Optoentkoppelt, verpolsicher
Mit PNP-Ausgang eines Trigger-Sensors beschaltbar
≤ 2 V; I ≤ 0,3 mA
1) 2)
in in
≤ 30 V; 0,7 mA ≤ I
in
3
CDB650-204
2
U *
IN
Shield 5
B
D
C
RES/OUT
1
GND
22
GND
12 3
2
13
4
1
5
11
14
10
6
16
17
9
7
8 15
7
≤ 5 mA
in
Load (e.g. PLC) 4
5
V
out
For inductive load: 6
