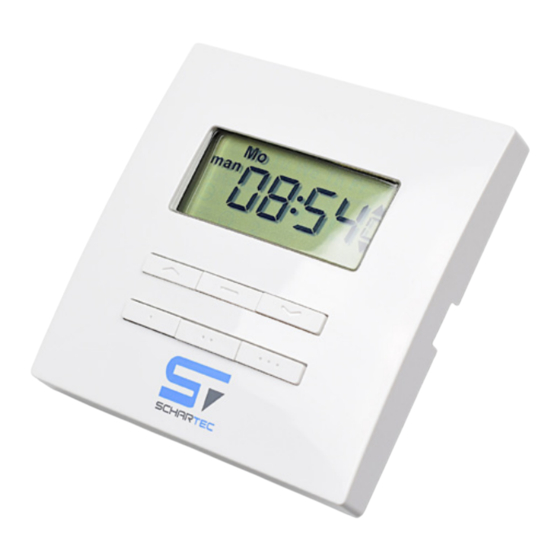

Schartec Rollladen-Funk-Zeitschaltuhr Time F
Frequenz: 433,92 MHz Rolling-Code
Sendeleistung: 10 mW
Kanäle: 1
Batterie: 2x 3V(CR2430) Knopfzelle Lithium
Arbeitstemperatur: -20°C bis +50°C
Artikelnummer: ST701019
Modellnummer: DC660
• Geben Sie Funk-Zeitschaltuhr niemals in Kinderhände.
• Die Funk-Zeitschaltuhr dürfen ausschließlich von Personen bedient werden die mit der Anlage vertraut sind
und in deren Funktion eingewiesen sind.
• Verwenden Sie den Funk-Zeitschaltuhr ausschließlich, wenn Sie die Rolladen einsehen können.
• Das Anlernen der Funk-Zeitschaltuhr muss stets in der Nähe der Rolladen vorgenommen werden. Verwen-
den Sie ausschließlich Originalteile.
• Schützen Sie den Funk-Zeitschaltuhr vor Witterung wie Regen, Schnee, Sonneneinstrahlung oder auch
Staub, ansonsten kann die Funktion des Senders beeinträchtigt werden.
• Um die Batterie zu wechseln, entfernen Sie vorsichtig die Abdeckung des Funk-Wandschalters.
Fernbedienung am Rollladenmotor/Markise oder Funkempfänger anlernen:
1. Schalten Sie die Spannung des Rollladenmotors/Markise/Empfänger ein.
2. Innerhalb 5 Sekunde nachdem Sie die Spannung eingeschalten haben, wird der Antrieb 3 mal piepsen, drücken Sie 1-mal die Modus-Taste (es ertönt ein Signalton und der
Motor bewegt sich kurz auf und ab); drücken Sie dann nochmal die Modus-Taste (nach der kurzen Bewegung), es ertönt nochmal ein Signalton und der Motor bewegt sich
kurz auf und ab.
3. Sofort danach die Auf-Taste drücken, es ertönt 3 mal der Signalton und der Motor bewegt sich kurz auf und ab. Das Bedienelement ist jetzt eingelernt.
4. Um die Tasten Richtung zu ändern, wiederholen Sie den Vorgang, aber anstatt die Auf-Taste, drücken Sie die Ab-Taste. Jetzt sind die Ab und Auf Tasten gewechselt.
Einprogrammieren am Schartec Tube F Rollladenmotor
Weitere Funk-Sender anlernen
1. Auf den bereits angelernten Funk-Sender, drücken Sie 1-mal die Modus (oder P2)-Taste (es ertönt ein Signalton und der Motor bewegt sich kurz auf und ab).
2. Drücken Sie dann nochmal die Modus (oder P2)-Taste (nach der kurzen Bewegung), es ertönt nochmal ein Signalton und der Motor bewegt sich kurz auf und ab.
3. Innerhalb 3 Sekunden, drücken Sie 1-mal die Modus (oder P2)-Taste auf dem neuen Funk-Sender; es ertönt 3 mal der Signalton und der Motor bewegt sich kurz auf und ab. Das neue Bedienele-
ment ist jetzt eingelernt.
4. Der neue Funk-Sender hat jetzt der Codierung von der bereits eingelernter Funk-Sender übernommen. Sie können je Motor/Empfänger bis zu zehn Funk-Sender einlernen. Wenn Sie den elften
Funk-Sender einlernen, dann wird der erste wieder gelöscht.
Bei "älteren" Versionen des Schartec Funk-Rollladenmotors entfällt die Hin- und Herbewegung des Motors beim Einlernen der Fernbedienungen, der Vorgang ist jedoch genau derselbe!
Hiermit erklärt Schartec, dass der Funkanlagentyp FW1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.schartec.de
Als Händler für den Vertrieb von elektronischen, batteriebetriebenen Geräten sind wir gesetzlich verpflichtet unsere Kunden auf folgendes hinzuweisen: Elektro- und Elektronik- Geräte, sowie Batterien dürfen nicht als Haus- oder
Modus-Taste
1x betätigen
3 mal
Piepton
Piepton und
kurze
Motor Bewegung
Spannung
einschalten
Vereinfachte EU-Konformitätserklärung (CE)
Restmüll entsorgt werden, sondern müssen in den dafür eingerichteten Annahme- und Sammelstellen abgegeben werden.
Die vollständige Fassung des Batteriegesetzes finden Sie hier:
http://www.gesetze-im-internet.de/bundesrecht/battg/gesamt.pdf
Produkt Beschreibung
Zeiteinstellung
Modus-Taste
1x betätigen
Piepton und
kurze
Motor Bewegung
HINWEIS:
Informationen zu Batterieverordnung
SCHARTEC
eine Marke der bau-shop-24 GmbH
Fritz-Müller-Straße 115
73730 Esslingen
Deutschland
WEEE Reg. Nr.: DE90317979
BattG Reg. Nr.: DE50302356
1
Auf: Motor aufwärts fahren/ Zeit erhöhen
Ab: Motor abwärts fahren/ Zeit verringern
Stopp: Motor stoppen/ Timer Menü verlassen
Zeiteinstellung: Zeit eintstellen/ Zeiteinstellung prüfen
(5 Sek. gedrückt halten)
Zeitbestätigung: Zeit bestätigen und abspeichern
Mode: Modus wechseln
Ab
Auf
Zeitbestätigung
Stopp
Modus
Manuell
Automatisch
frei wählbar
Batteriestatus
Diesen Vorgang löscht alle gespe-
icherten Sender und Schartec Time F
ist einprogrammiert
Die Auf-Taste
Auf-Taste
bewegt den Motor im
1x betätigen
Uhrzeigersinn
OK
Die Ab-Taste
Ab-Taste
bewegt den Motor im
1x betätigen
Uhrzeigersinn
OK
V. 231005
Montag
Mittwoch
Freitag
Sonntag
Dienstag
Donnerstag
Samstag
Auf
Zeit-Modus
Ab
Stunden
Minuten
