2.8 Cabezales y Conectores en Placas
2.8 Cabezales y Conectores en Placas
2.8 Cabezales y Conectores en Placas
2.8 Cabezales y Conectores en Placas
2.8 Cabezales y Conectores en Placas

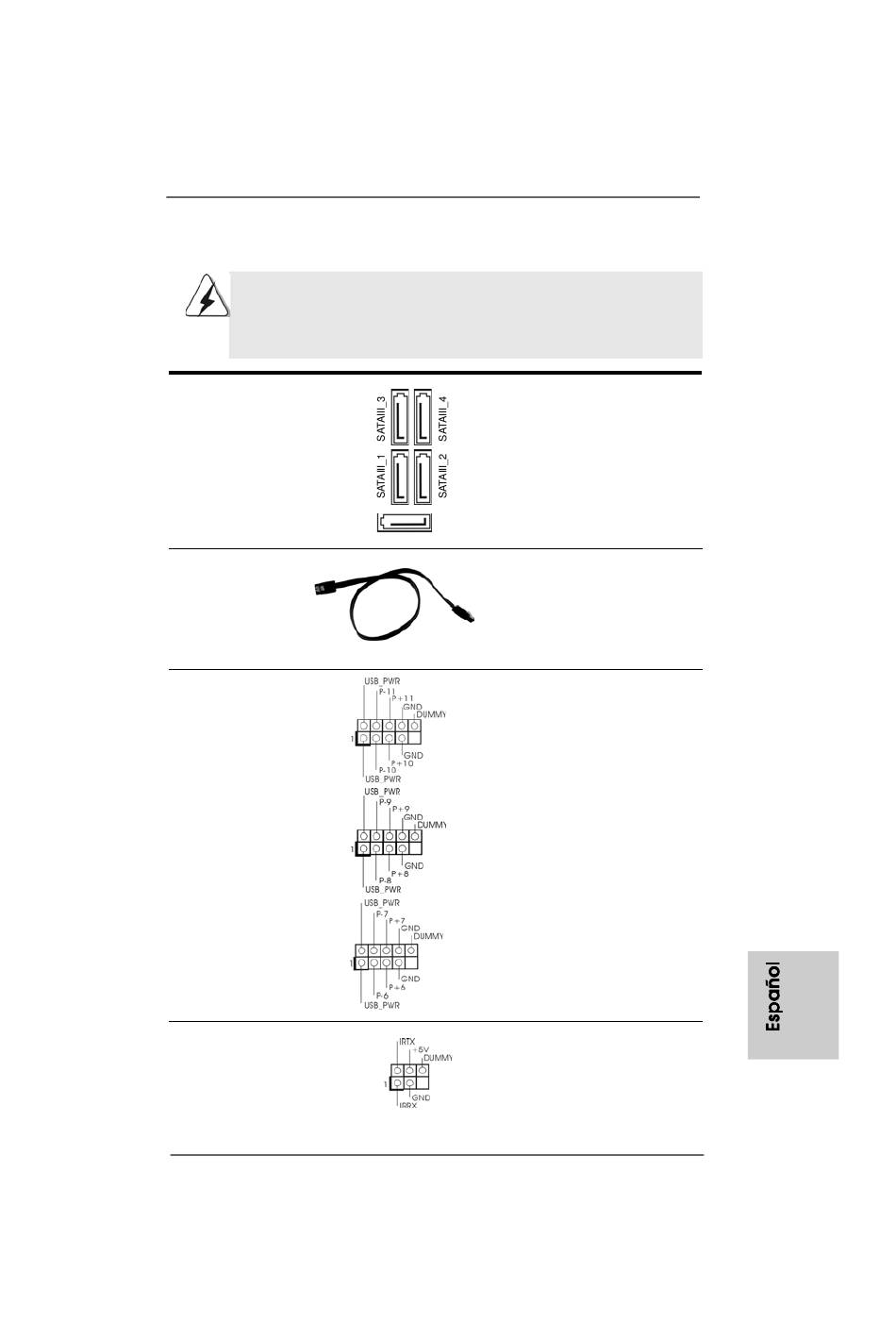

Los conectores y cabezales en placa NO son puentes. NO coloque las
cubiertas de los puentes sobre estos cabezales y conectores. El colocar
cubiertas de puentes sobre los conectores y cabezales provocará un
daño permanente en la placa base.
Conexiones de serie ATA3
(SATAIII_1: vea p.2, N. 17)
(SATAIII_2: vea p.2, N. 16)
(SATAIII_3: vea p.2, N. 14)
(SATAIII_4: vea p.2, N. 15)
(SATA3_5: vea p.2, N. 18)
Cable de datos de
serie ATA (SATA)
(Opcional)
Cabezal USB 2.0
(9-pin USB10_11)
(ver p.2, No. 27)
(9-pin USB8_9)
(ver p.2, No. 29)
(9-pin USB6_7)
(ver p.2, No. 30)
Cabezal de Módulo Infrarrojos
(5-pin IR1)
(vea p.2, N. 32)
ASRock
Estas cinco conexiones de
serie ATA3 (SATA3) admiten
cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATAII / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s.
SATA3_5
Cualquier extremo del cable de
los datos de SATA puede ser
conectado con el disco duro
de SATA3 o el conectador de
SATA3 en esta placa base.
Además de cuatro puertos
USB 2.0 predeterminados en el
panel de E/S, hay tres bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
Este cabezal soporta un
módulo infrarrojos de
transmisión y recepción
wireless opcional.
890GX Pro3
Motherboard
1 2 3
1 2 3
1 2 3
1 2 3
1 2 3
