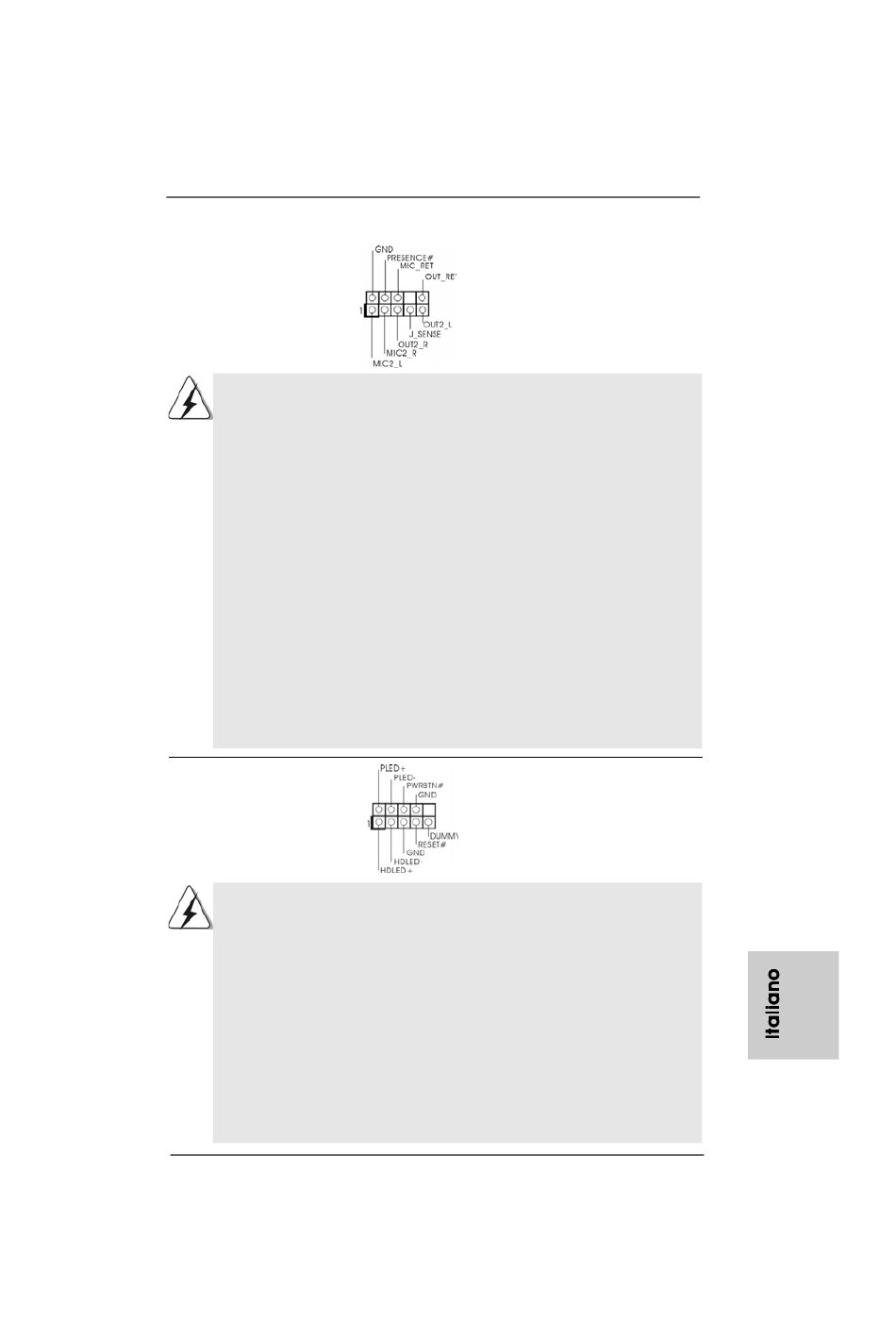

Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
(vedi p.2 item 34)
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono frontale.
Sistema operativo Windows
Selezionare "Mixer". Selezionare "Recorder" (Registratore). Poi, fare clic
su "FrontMic" (Microfono frontale).
Sistema operativo Windows
Andare alla scheda "FrontMic" (Microfono frontale) del pannello di controllo
Realtek. Regolare la voce "Recording Volume" (Volume registrazione).
Connettore del panello
frontale
(9-pin PANEL1)
(vedi p.2 item 22)
Collegare l'interruttore d'alimentazione, l'interruttore di ripristino, l'indicatore di
stato del sistema del pannello frontale del telaio a questo header in base
all'assegnazione dei pin definita di seguito. Determinare i pin positivi e
negativi prima di collegare i cavi.
PWRBTN (interruttore d'alimentazione):
Va collegato all'interruttore d'alimentazione del pannello frontale del telaio.
Usando l'interruttore d'alimentazione si può configurare il modo in cui si
spegne il sistema.
RESET (interruttore di ripristino):
Va collegato all'interruttore di ripristino del pannello frontale del telaio.
Premere l'interruttore di ripristino per riavviare il sistema se il computer si
blocca e non riesce ad eseguire un normale riavvio.
ASRock
È un'interfaccia per il cavo del
pannello audio. Che consente
connessione facile e controllo
dei dispositivi audio.
®
XP / XP 64-bit:
®
7 / 7 64-bit / Vista
Questo connettore accoglie
diverse funzioni del pannello
frontale.
890GX Pro3
Motherboard
TM
/ Vista
TM
64-bit:
1 0 1
1 0 1
1 0 1
1 0 1
1 0 1
