CLIPPER NMEA WIND‐DISPLAY


VORAB‐TEST DES ANZEIGEGERÄTES

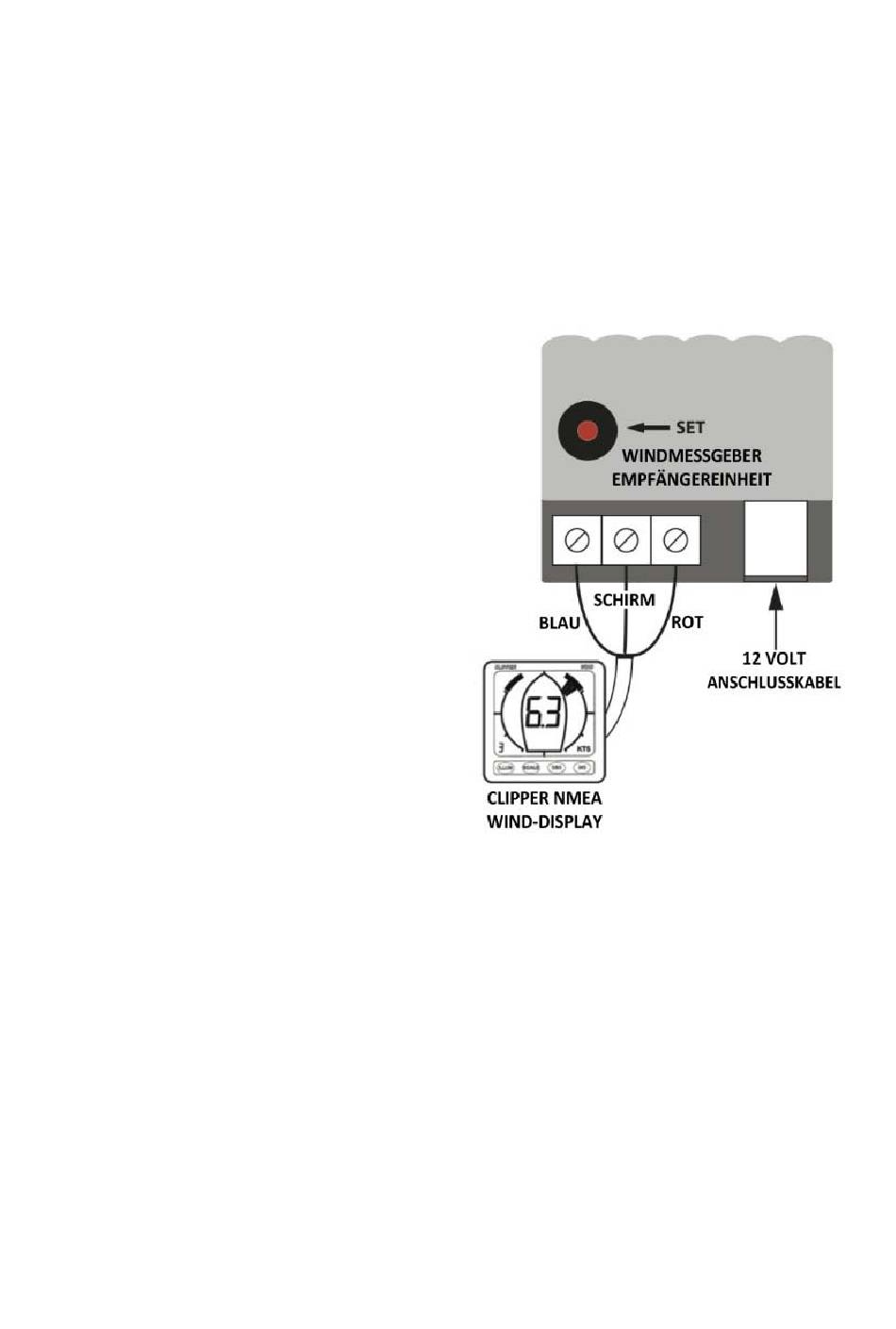

Schließen  Sie  die  Zuleitung  des  CLIPPER  NMEA  Wind‐Displays  an  die  Empfängereinheit  des  kabellosen
Windmessgebers an, wie in der Abbildung gezeigt. Schalten Sie die Spannungsversorgung der Empfängereinheit
ein und kontrollieren Sie, dass eine Datenanzeige auf dem Display erfolgt.


INSTALLATION DES DISPLAYS


Wählen Sie einen ebenen Platz zur Schottmontage bzw.
Montage  im  Armaturenbrett.  Die  Rückseite  der
Montagefläche  muss  vor  Wassereintritt  geschützt  sein
(der Kabeleintritt ist absichtlich nicht versiegelt, da er zur
Belüftung  des  Displays  dient,  um  Beschlagen  etc.  zu
verhindern).

Schneiden Sie ein Loch in die Montagefläche (87 x 67 mm
BxH). Dann die Zuleitung durch die Öffnung stecken, zur
Empfängereinheit  verlegen  und  gemäß  nebenstehender
Abbildung anschließen.

Nehmen Sie nun den Edelstahlbügel auf der Rückseite ab
und legen Sie die O‐Ring‐Dichtung in die Nut, hinter dem
äußeren Rahmen des Instruments, ein. Achten Sie dabei
auf  korrekten  Sitz,  da  diese  Dichtung  das  Display  vor
Feuchtigkeit  schützen  soll.  Setzen  Sie  dann  das
Instrument  in  die  Montageöffnung,  legen  Sie  den
Edelstahlbügel  wieder  auf,  und  ziehen  Sie  ihn  mit  den
Flügelschrauben fingerfest an.

Die  O‐Ring‐Dichtung  muss  fest  auf  der  Montagefläche
aufliegen,  damit  kein  Wasser  hinter  das  Gerät  bzw.  auf
diesem Weg in das Gerät gelangen kann.

Die  Verlegung  der  Kabel  muss  vom  Gerät  aus  senkrecht  nach  unten  erfolgen.  Dadurch  wird  vermieden,  dass
entlang der Zuleitung Wasser in das Gerät laufen kann. Sollte es erforderlich sein die Zuleitung vom Anzeigegerät
aus nach oben zu führen, legen Sie bitte die Leitung direkt am Gerät als kleine Schlaufe nach unten.


KALIBRIERUNG DER VORAUSRICHTUNG


Zum Kalibrieren der Richtungsanzeige richten Sie die Windfahne mit dem Gegengewicht nach vorne, genau an
der  Längsachse  des  Schiffes,  aus  und halten  Sie die  SET‐Taste  an  der  Empfängereinheit  des  Windmessgebers
gedrückt,  bis  die  LED  kontinuierlich  leuchtet.  Das  Loslassen  der  Taste  schaltet  die  Einheit  zurück  in  den
Normalbetrieb und speichert die Vorausrichtung (0°).


BREITE DES WINDRICHTUNGSZEIGERS ÄNDERN


Die Breite des Windrichtungszeigers kann durch den Anwender gewählt werden. Durch Drücken der INC‐Taste
wird die Breite des Zeigers vergrößert und durch Drücken der DEC‐Taste verringert.
