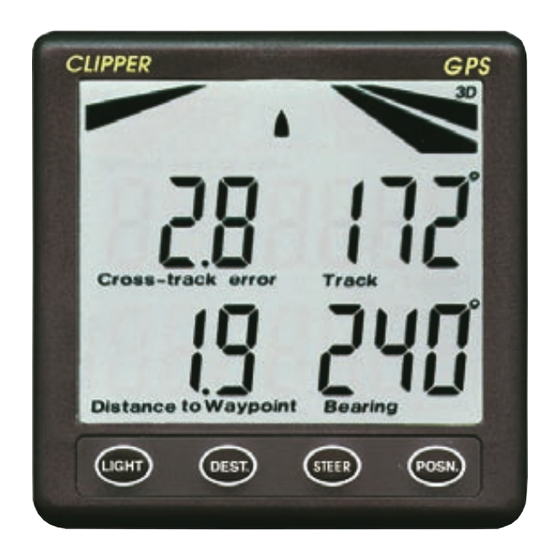

CLIPPER GPS Repeater
BEDIENERHINWEISE

Werbung

loading

Verwandte Anleitungen für NASA Clipper

Inhaltszusammenfassung für NASA Clipper

  • Seite 1 CLIPPER GPS Repeater BEDIENERHINWEISE...

  • Seite 2: Gerät Und Zubehör

    1. Gerät und Zubehör Das CLIPPER-GPS Repeater wird mit einer Anzeigeeinheit, einer Abdeckhaube und den Anschlußkabel geliefert. Das Gerät ist für den Anschluß an ein 12 Volt Bordnetz geeignet. 2. Einbau des Displays Wählen Sie anschließend einen ebenen Platz für das Gerät zur Schottmontage bzw.

  • Seite 3: Anschluß Des Gerätes

    Gummidichtung muß fest an der Montagefläche sitzen. Die Verlegung der Kabel sollte vom Gerät senkrecht nach unten erfolgen, damit entlang der Kabel kein Wasser in das Gerät laufen kann. Achten Sie darauf, daß alle Dichtungen korrekt sitzen, damit das Gerät optimal vor Feuchtigkeit geschützt wird! 3.

  • Seite 4: Betrieb Mit Gps-Empfänger

    Schnittstelle auf eine Datengeschwindigkeit von 4.800 Baud eingestellt werden. Ziehen Sie hierzu das Bedienerhandbuch Ihres GPS-Geräts zu Rate. Wenn die Verbindung richtig eingestellt ist, zeigt Ihnen Ihr NASA GPS-Repeater mit den Buchstaben Gps und den Angaben Latitude und Longitude die Daten Ihres GPs-Geräts an.
  • Seite 5 um die Ideallinie zum Wegpunkt einzuhalten. Der Kurs auf dem Display zeigt ausserdem immer die beste Richtung an, in der Sie wenden können, auch wenn sich das Schiff vom Kurs auf den Wegpunkt entfernt. Dass sich das Schiff vom Wegpunkt entfernt hat, sieht man daran, dass sich die Peilung auf den Wegpunkt und der Kurs unterscheiden.

  • Seite 6: Problemlösungen

    7. Technische Informationen Der GPS Repeater funktioniert nur, wenn der GPS Receiver darauf ausgerichtet ist, NMEA Version 2.0 (oder neuere) Daten mit 4800 Baud zu senden. Mit NMEA Daten vom Typ RMB, RMC und GSA ist der Repeater voll funktionsfähig. Der Repeater zeigt immer den Status des Signals an, das er vom Receiver bekommt.
  • Seite 7 GPS Receivers. Vermutliche Ursache: Der Receiver ist nicht auf Knoten, Seemeilen usw. eingestellt. Lösung: Stellen Sie den Receiver neu auf nautische Maßeinheiten ein. Problem: Der Repeater zeigt andere Kurse an. Vermutliche Ursache: Der Receiver ist nicht magnetisch eingestellt. Lösung: Stellen Sie den Receiver so ein, dass er magnetische Kurse anzeigt. Problem: Die Symbole für links und rechts sind verdreht.
