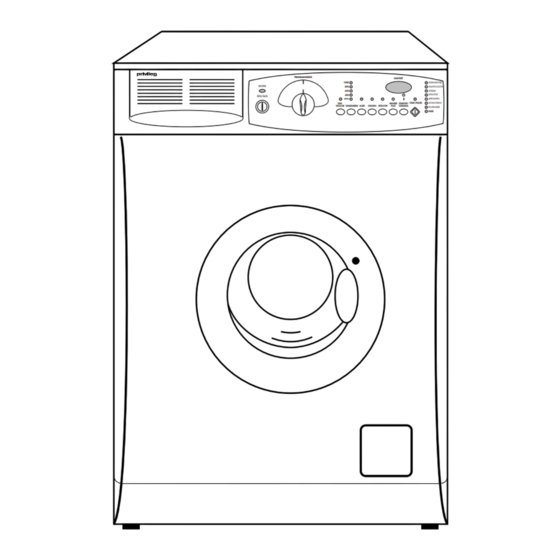

Waschvollautomat
Dynamic 6610 CN - 6612 CN - 6614 CN
Gebrauchsanweisung
16.48
Pagina
1
PROGRAMMWAHL
BETRIEB
EIN/AUS
(Nero/Process Black pellicola)
LAUFZEIT
1000
VORWÄSCHE
850
HAUPTWÄSCHE
650
SPÜLEN
450
SPÜLSTOP
ohne
ABPUMPEN
VOR-
WASSER
STARTZEIT-
START/PAUSE
SCHLEUDERN
WÄSCHE
SCHLEUDERN
KURZ
FLECKEN SPÜLSTOP
PLUS
VORWAHL
FLUSENSIEB
ENDE
Werbung
Verwandte Anleitungen für Privileg Dynamic 6610 CN
Inhaltszusammenfassung für Privileg Dynamic 6610 CN

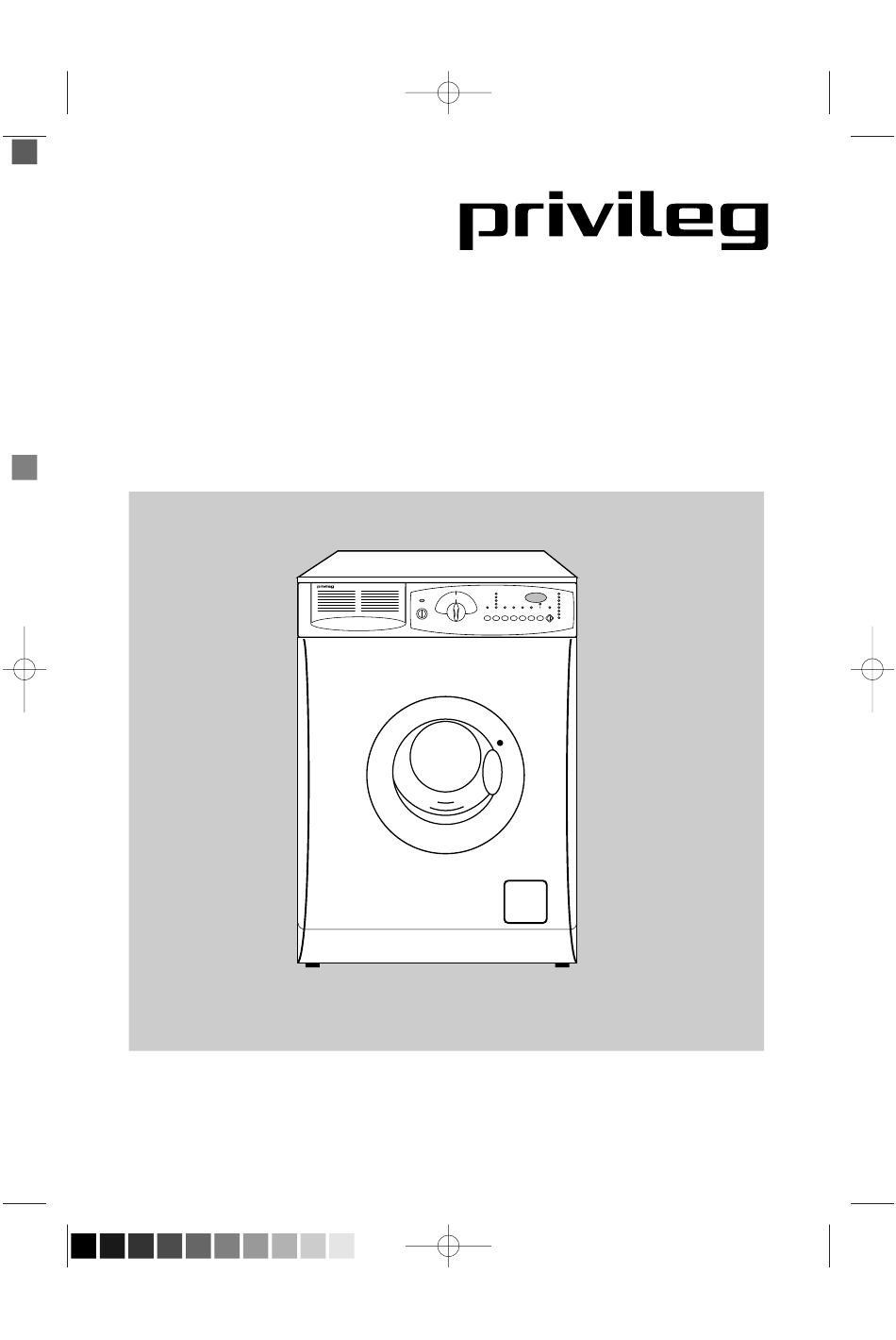

- Seite 1 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Waschvollautomat Dynamic 6610 CN - 6612 CN - 6614 CN PROGRAMMWAHL LAUFZEIT 1000 VORWÄSCHE BETRIEB HAUPTWÄSCHE SPÜLEN SPÜLSTOP EIN/AUS ohne ABPUMPEN VOR- WASSER STARTZEIT- START/PAUSE SCHLEUDERN WÄSCHE SCHLEUDERN KURZ FLECKEN SPÜLSTOP PLUS VORWAHL...
- Seite 2 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass.
- Seite 3 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Inhaltsverzeichnis Seite Verpackungs- und Altgeräte-Entsorgung..........Sicherheitshinweise und Warnungen ............ Hinweise ....................Gerätebeschreibung ................Entfernen der Transportsicherungen ............ Installation....................Aufstellung .................... Wasserzulauf ..................Wasserablauf ..................Elektrischer Anschluss ................ Umweltschutz und Spar-Tipps .............. 12/13 Füllmengen ..................Beschreibung der Bedienungsblende ..........
- Seite 4 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Verpackungsentsorgung Verpackungen und Packhilfsmittel von Als Packhilfsmittel sind bei Quelle nur Quelle Elektro-Großgeräten sind mit recyclingfähige Kunststoffe zugelas- Ausnahme von Holzwerkstoffen sen, z.B.: recyclingfähig und sollen grundsätzlich der Wieder verwer tung zugeführ t werden.
- Seite 5 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann.
- Seite 6 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Trennen Sie bei Pflege- und Wartungsarbeiten das Gerät vom Stromnetz. Dazu den Netzstecker aus der Steckdose ziehen oder die Sicherung im Sicherungskasten ausschalten bzw. herausdrehen. Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Repa- raturen, die nicht von Fachleuten ausgeführ t werden, können zu schweren Unfällen oder Betriebs-...
- Seite 7 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Gerätebeschreibung Waschmittel- schublade Wasserzulaufschlauch Taste Stromanschlusskabel EIN/AUS Wasserablaufschlauch Transportsicherungs- Programm- schrauben wahlschalter Wahltasten Abdeckplatte Multidisplay Programmab- laufanzeige PROGRAMMWAHL LAUFZEIT 1000 VORWÄSCHE BETRIEB HAUPTWÄSCHE SPÜLEN SPÜLSTOP EIN/AUS ohne ABPUMPEN VOR- WASSER STARTZEIT- START/PAUSE SCHLEUDERN WÄSCHE SCHLEUDERN KURZ...
- Seite 8 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Transportsicherung Entfernen der Transportsicherungen Achtung Hinweis Bevor Sie das Gerät zum ersten Mal Es ist ratsam, alle Sicherheitsvorrich- einschalten, müssen unbedingt die tungen für den Transport aufzubewah- Sicherheitsvorrichtungen für den ren, weil sie bei einem eventuellen Transport wie folgt entfernt werden.
- Seite 9 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Ziehen Sie nun sorgfältig den linken Stellen Sie die Waschmaschine auf Folienschlauch nach rechts und dann und drehen Sie die restliche Schraube nach unten heraus. aus der Rückwand heraus. Ziehen Sie die Kunststoffhülse heraus. P1126 P1128 Ziehen Sie ebenso sorgfältig den...
- Seite 10 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Installation Aufstellung Der Waschvollautomat kann ohne Rückflussverhinderer an jede Wasser- Der Waschvollautomat kann auf jedem leitung angeschlossen werden. ebenen und stabilen Fußboden aufge- Das Gerät entspricht den nationalen stellt werden. Er muss mit allen vier Vorschriften (z.B.
- Seite 11 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Wasserablauf Elektrischer Anschluss Für den Siphonanschluss ist auf dem Der Anschluss darf nur über eine vor- Ablaufschlauch ein Gummiformteil schriftsmäßig installierte Schutzkontakt- montiert. Der Ablaufschlauch sollte Steckdose an 220-230 V (50 Hz) erfol- siphonseitig mit einer Schelle befe- gen.
- Seite 12 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Umweltschutz und Spar-Tipps Umweltbewusst waschen, das heißt Zunächst sollten Sie sich unbedingt Energie, Wasser und Waschmittel spa- über die Vorzüge unseres neuentwi- ren, ohne das Waschergebnis zu ver- ckelten Waschverfahrens informieren. nachlässigen. ENERGIESPAREN und Umweltscho- Um Wasser und Waschmittel optimal nung geht uns alle an.
- Seite 13 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Spar-Pflegeleicht 40°/E 6. Waschmittelzugabe Für leicht verschmutzte pflege- Das Waschmittel entsprechend leichte Wäsche, die sonst mit 60°C Wasserhär te, Wäschemenge und gewaschen würde. Verschmutzungsgrad dosieren. Beachten Sie die Dosier-Hinweise auf 4. Kurzprogramme der Waschmittelverpackung. Bei gering verschmutzter Wäsche ein Kurzprogramm, entsprechend der Tex- 7.
- Seite 14 124971133.qxd 19/07/02 16.48 Pagina (Nero/Process Black pellicola) Beschreibung der Bedienungsblende PROGRAMMWAHL LAUFZEIT 1000 VORWÄSCHE BETRIEB HAUPTWÄSCHE SPÜLEN SPÜLSTOP EIN/AUS ohne ABPUMPEN VOR- WASSER STARTZEIT- START/PAUSE SCHLEUDERN WÄSCHE SCHLEUDERN KURZ FLECKEN SPÜLSTOP PLUS VORWAHL FLUSENSIEB ENDE 10 12 1 Waschmittelschublade mit Programmtabelle 2 Programmwahlschalter 3 Multidisplay 4 Programmablauf-Anzeige...
- Seite 15 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Bedienung / Einstellen der Programme 1 Waschmittelschublade mit Dabei gehören zum jeweiligen Be- Progammtabelle reich die waschtechnisch notwendi- gen Temperaturen. Somit sind Wasch- Die Waschmittelschublade befindet programm und Temperatur in einem sich auf der linken Seite der zusammengefasst - die bequeme Ein- Bedienungsblende.
- Seite 16 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Nachdem das Programm eingestellt Programm löschen wurde, wird im Display die Laufzeit des gewählten Programms in Stunden Soll ein bereits gestartetes Wasch- und Minuten (z. B. 2.05) angezeigt. programm gelöscht werden, drehen Sie den Wahlschalter auf den Buch- staben “X”.
- Seite 17 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Startzeit-Vorwahl Fehlercode Der verzögerte Start (max. 24 Stun- Treten Störungen am Gerät auf, wer- den), der mit der Taste (13) eingestellt den diese über einen speziellen wurde, wird im Display nur 5 Sekun- Fehlercode im Display angezeigt.
- Seite 18 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Drücken Sie die Taste so oft, bis die 5 Betriebskontrolle Kontrolllampe die gewünschte Die Betriebskontrolllampe leuchtet, Funktion anzeigt. wenn das Gerät eingeschaltet ist. Modell 6610 CN / Schleuderwahl 6 Taste “Ein/Aus” Koch-/Buntwäsche Durch Drücken der Taste wird das von 1000 bis 450 U/min Gerät ein- bzw.
- Seite 19 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) 9 Taste “Kurz” Die Lampe über der Start/Pause- Taste blinkt, d.h. das Wasser muss Wird die Taste vor Programmstart ge- noch abgepumpt werden, bevor die drückt, werden die Programme wie Einfülltür geöffnet werden kann. folgt verkürzt: Folgende Möglichkeiten stehen zur Kochwäsche 95°C um ca.
- Seite 20 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Diese Taste hat 3 Funktionen: Einstellung der Startzeit-Vorwahl Start - Pause - Abpumpen/ Schleu- dern. Gerät einschalten Programm wählen Start Startzeitvorwahl eingeben Durch Drücken der Taste wird das ein- Start/Pause-Taste drücken gestellte Programm gestar tet. Die Die eingegebene Zeit wird nun im darüberliegende Lampe leuchtet nun Stundentakt zurückgezählt.
- Seite 21 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Funktions-Hinweise Drucktasten Bei den Drucktasten handelt es sich Programmwahlschalter um Kurzhub-Tasten, die nicht einra- sten. Achtung! Lediglich die “Ein/Aus”-Taste hat in Drehen Sie den Wahlschalter, gedrückter Position eine Raststellung. nachdem das Gerät eingeschaltet Die Tasten-Funktion ist eingeschal- wurde und tet, wenn die darüberliegende Lampe...
- Seite 22 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Treten evtl. Probleme beim Pro- Programm-Hinweise grammablauf auf, immer erst den Programmwahlschalter auf “X” dre- Wolle hen, bevor ein neues Programm gewählt wird. In diesem Programm kann nicht nur maschinenwaschbare Wolle mit dem Hinweis “filzt nicht”, sondern auch Programm-Unterbrechung handwaschbare Wolle und alle ande-...
- Seite 23 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Spülen Programm “B” Das Gerät führt 3 Spülgänge und den Endschleudergang mit max. Drehzahl aus. Stärken / Weichspülen Programm “C” Das Gerät führt 1 Spülgang und den Endschleudergang mit max. Drehzahl aus. Abpumpen Programm “D”...
- Seite 24 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Einfüllen der Wäsche Einfülltür öffnen Achtung! Die Einfülltür ist teilweise während 1. Gerät nicht eingeschaltet. des gesamten Programmablaufs Im stromlosen Zustand (Gerät nicht und während des Spülstops (Was- eingeschaltet) lässt sich die Einfülltür ser im Gerät) verriegelt und kann jederzeit öffnen.
- Seite 25 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Waschmittelzugabe Pulverartige Waschmittel Flüssige Waschmittel P0973 P0974 In das Fach I füllen Sie das Wasch- pulver für die Vorwäsche und das An Stelle von Waschpulver kann auch Einweichprogramm. flüssiges Waschmittel benutzt werden, Auch Fleckensalz wird in dieses und zwar vor allem für nicht sehr Fach gegeben (eine Vorwäsche ist schmutzige Wäsche und für Wasch-...
- Seite 26 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Kurzanweisung Inbetriebnahme 9. Evtl. Schleuderdrehzahl reduzieren bzw. Spülstop wählen. Wurde das Transportsicherungs- 10. Wenn der Programmstart später er- material schon entfernt (s. Seite folgen soll, Startzeit-Vorwahl einstellen. 8/9)? 11. Erst jetzt das Gerät durch Drücken Die wichtigsten Handgriffe bei der der Taste “Start/Pause”...
- Seite 27 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Internationale Pflegesymbole ARBEITSGEMEINSCHAFT PFLEGEKENNZEICHEN FÜR TEXTILIEN IN DER BUNDESREPUBLIK DEUTSCHLAND Symbole für die Pflegebehandlung von Textilien Stand 1993 WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch-...
- Seite 28 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Waschvorbereitungen Gardinen besonders vorsichtig Wäsche sortieren behandeln. Schon bei geöffneten Beachten Sie die Pflegekennzeichen in Fenstern oder beim Abnehmen kön- den Wäschestücken und die Waschan- nen sie beschädigt werden (sog. weisung der Hersteller. «Zieher»).
- Seite 29 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Flecken in der Wäsche Textilfarben: Mit Entfärber kochend Fleckenentfernung behandeln (nur weiße Sachen). Die in den Wäschestücken vorhande- nen Flecke werden, sofern sie laugen- Rost: Kleesalz, heiß gelöst, oder löslich sind, im Zuge des Waschpro- «Rostteufel»...
- Seite 30 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Färben u. Entfärben Färben von Textilien Entfärben von Textilien Färben in Ihrem Waschvollautomaten ist grundsätzlich möglich, wenn Sie Entfärbemittel sind generell sehr folgende Hinweise beachten: aggressiv. Aus diesem Grund dürfen sie in der Waschmaschine nicht ver- Nur Färbemittel, die ausdrücklich für wendet werden.
- Seite 31 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Waschmittelart und -menge Auf den Waschmittelpackungen finden Waschmittel Sie die Dosierhinweise der Waschmit- Die Wahl des Waschmittels ist abhän- telhersteller in ml, für den jeweiligen gig von der Textilart (Pflegeleicht, Härtebereich. Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel: dem Verschmutzungsgrad.
- Seite 32 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Flüssigwaschmittel Fleckensalz Die Dosierung erfolgt im Einlaugen- Fleckensalz beseitigt im Hauptwasch- verfahren (nur Hauptwäsche) entspre- gang die in der Wäsche vorhandenen chend der Empfehlung der Wasch- Problemflecken, z. B. Rotwein, Obst- mittelhersteller. und Gemüsesafte, sowie fetthaltige Flecken, die durch moderne Voll- Wasseraufbereitung waschmittel nicht immer restlos ent-...
- Seite 33 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Ratschläge und Tipps Bitte prüfen Sie, bevor die Wäsche Beachtenswerte Ratschläge in die Waschmaschine gelegt wird, Bei wenig verschmutzter Wäsche ob sich Metallteile an oder in bildet sich mehr Schaum als bei Wäschestücken, wie z.B. Metall- stark verschmutzter Wäsche.
- Seite 34 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Pflege und Wartung Reinigen des Flusensiebs Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb in der Frontseite des Geräts. Folgende Handgriffe sind erforder- lich: P0859 Flusensieb herausziehen.
- Seite 35 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Arretierungs-Taste, heraus. Nach Reinigung des erfolgter Reinigung lässt sich die Wassereinlaufsiebs Schublade leicht wieder einschieben. Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden. Hierzu schrauben Sie zuerst die Über- wurfverschraubung des Wasser- schlauchs ab. (Achtung! Vorher Wasserhahn schlie- ßen!).
- Seite 36 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Gefäß, Schüssel o.ä. für das Rest- Gummimanschette wasser unterstellen. Kontrollieren Sie ab und zu die Gum- Beachten Sie bitte, dass das Auf- mimanschette am Umfang der Ein- fanggefäß, je nach Größe, mehr- füllöffnung und entfernen Sie evtl. mals entleert werden muss.
- Seite 37 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Unterbau des Geräts Abnehmen der Arbeitsplatte Unterbau- und Nischenmaße 570÷600 P0676 P09 01 Achtung! Bei allen Arbeiten am Gerät muss der Netzstecker gezogen bzw. die elektri- sche Zuleitung vom Netz getrennt sein. Die Schrauben auf der Geräterücksei- te herausschrauben (siehe Pfeile).
- Seite 38 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Behebung kleiner Störungen Hinweise zur Behebung klei- ... die Wäsche am Programmende ner Störungen nicht ausgeschleudert ist Durch das eingebaute Unwucht- Wenn Sie unsere Ratschläge beach- kontrollsystem erkennt das Gerät ten, werden Sie immer Freude an zu Beginn des Schleudervorgangs Ihrem Waschvollautomaten haben.
- Seite 39 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Hinweis: Beachten! Verschiedene Fehler werden im Prüfung bzw. Beseitigung vorstehen- Multidisplay wie folgt, angezeigt. der Fehlerursachen muss Ihnen unser Kundendienst auch während der Garantiezeit berechnen..im Multidisplay E10 angezeigt wird und die Lampen “Ende” und “Spülstop”...
- Seite 40 Wenn Sie für eine Störung keinen c) Produkt-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte d) Privileg-Nummer unseren Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist.
- Seite 41 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Technische Daten / Abmessungen Dynamic 6610 CN Dynamic 6612 CN Dynamic 6614 CN Fassungsvermögen: (Trockenwäsche) ....5 kg......5 kg ......5 kg Gesamtanschlusswert ........2200 W ......2200 W......2200 W Heizung ............1950 W ......1950 W......1950 W Laugenpumpe ............30 W ......30 W......30 W Hauptmotor: Waschen........250 W ......250 W......250 W...
- Seite 42 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Notizen...
- Seite 43 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Notizen...
- Seite 44 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Programmübersicht Wäsche- Programm- Zusatzfunktionen WASCHPROGRAMME menge wahlschalter über Tasten max. VORW., FLECKEN, Kochwäsche ohne Vorwäsche KURZ, Kochwäsche z.B. normal bis stark verschmutzte Berufs- 5 kg SPÜLSTOP wäsche, Kochwäsche mit Flecken, verschmutzte 40°-60°-95° WASSER-PLUS Gebrauchswäsche.
- Seite 45 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Abpumpen 0,95 0,85 0,65 0,55 0,35 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
- Seite 46 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Programmübersicht Wäsche- Programm- Zusatzfunktionen SONDERPROGRAMME menge wahlschalter über Tasten max. Einweichen 30°C 5 kg zum Vorbehandeln stark verschmutzter und ver- fleckter Wäsche. SPÜLSTOP Spülen mit Schleudern 5 kg WASSER-PLUS eignet sich besonders für die kleine Handwäsche, die Sie nicht im Gerät gewaschen haben.
- Seite 47 124971133.qxd 19/07/02 16.49 Pagina (Nero/Process Black pellicola) Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Abpumpen Fach 0,15 letzter Spülgang * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
