Aufbau und Funktion

OptiSpray AP01.1-E
Rev. 03 01/21

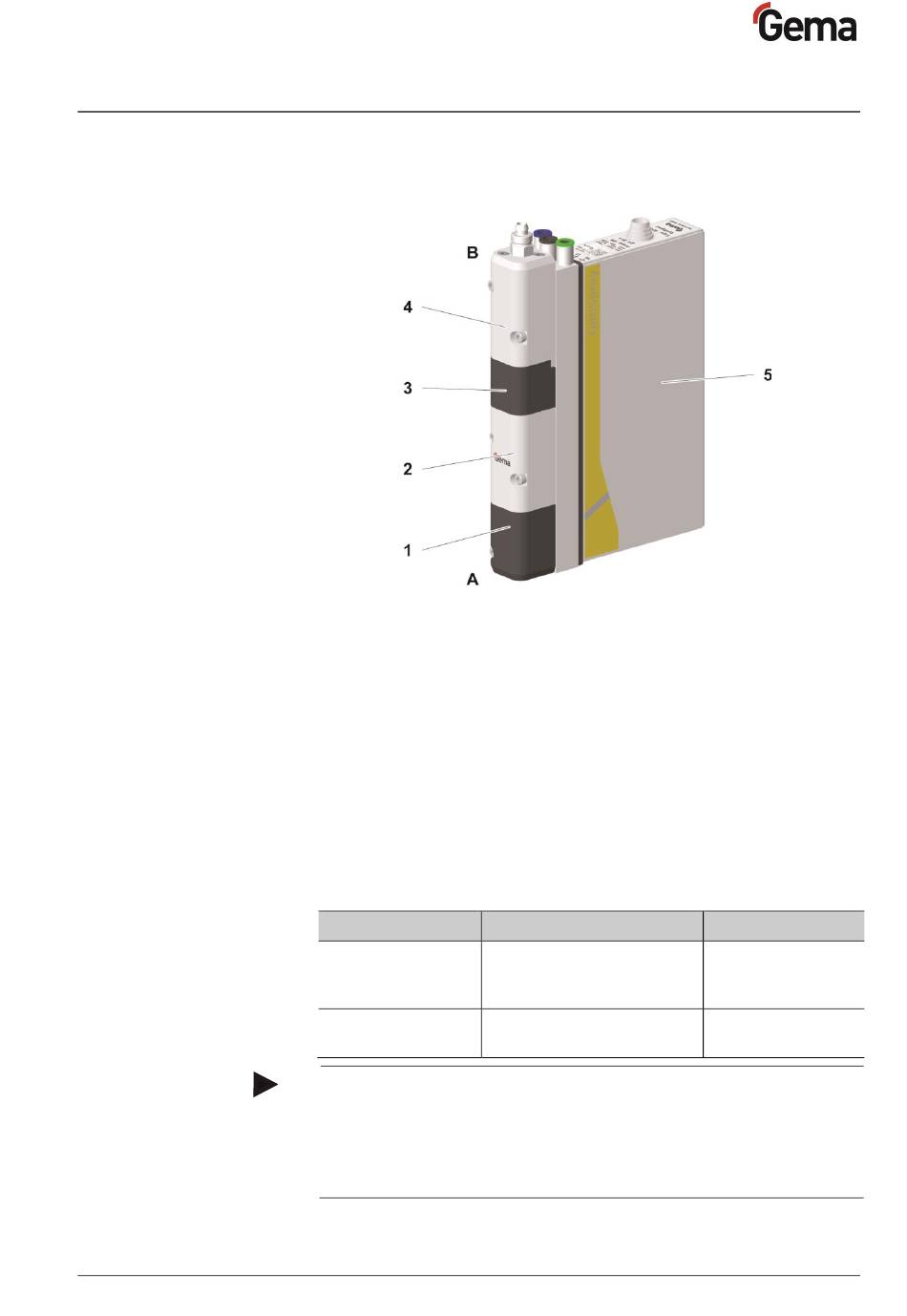

Gesamtansicht

Abb. 3
A Ansaugseite
1 Quetschventilgehäuse
(Ansaugseite)
2 Filterkammergehäuse mit
Filterelement (Ansaugseite)
Pulverschläuche
Je nach Anwendung werden verschiedene Pulverschläuche für den
Ansaug- und Förderprozess verwendet. Es müssen die entsprechenden
Schlauchanschlüsse und Muttern mit Knickschutz verwendet werden!
Anwendung
Im OptiCenter
OC03/OC05/OC07
Im Handgerät
OptiFlex Spray
Für bestimmte Anwendungen können andere
Schlauchdurchmesser zum Einsatz kommen.
–
Andere Schlauchdurchmesser nur auf explizite Empfehlung von
Gema verwenden!
–
Der Pulverschlauch auf der Förderseite muss mit einem
Leitstreifen versehen sein (elektrisch leitend)!
B Förderseite
3 Quetschventilgehäuse
(Förderseite)
4 Filterkammergehäuse mit
Filterelement (Förderseite)
5 Lufttechnik und Elektronik
Ansaugseite
Innendurchmesser 4,5 mm
Ansaugrohr/-schlauch
OptiCenter max. 30 cm
Innendurchmesser 4,5 mm,
Schlauchlänge max. 1,5 m
Produktbeschreibung • 13
Förderseite
Innendurchmesser
7 mm
Innendurchmesser
7 mm
