Mixerbedienfeld

Am Mixerbedienfeld gibt es drei verschiedene Hauptarten von ASIO-Kanälen, die Sie
manipulieren können.
1. iKeyboardS-Hardware-Kanäle (HW-Eingang 1/2 und HW-Ausgang 1/2)

Dies sind die Hardware-Ein- und -Ausgangskanäle am IKeyboardS.
2. Virtuelle iKeyboardS-Kanäle (VK-Eingang 1/2, 3/4 und 5/6), (VK-
Ausgang 1/2, 3/4 und 5/6)

Dies sind die WDM zugehörigen virtuellen Ein- und Ausgangskanäle.

Beispiel:


3. iKeyboardS-Loopback-Kanäle (LB 1/2, 3/4 und 5/6)

Dies sind die ASIO-Loopback-Kanäle.
1
3
4
5
9
10
11
2
14

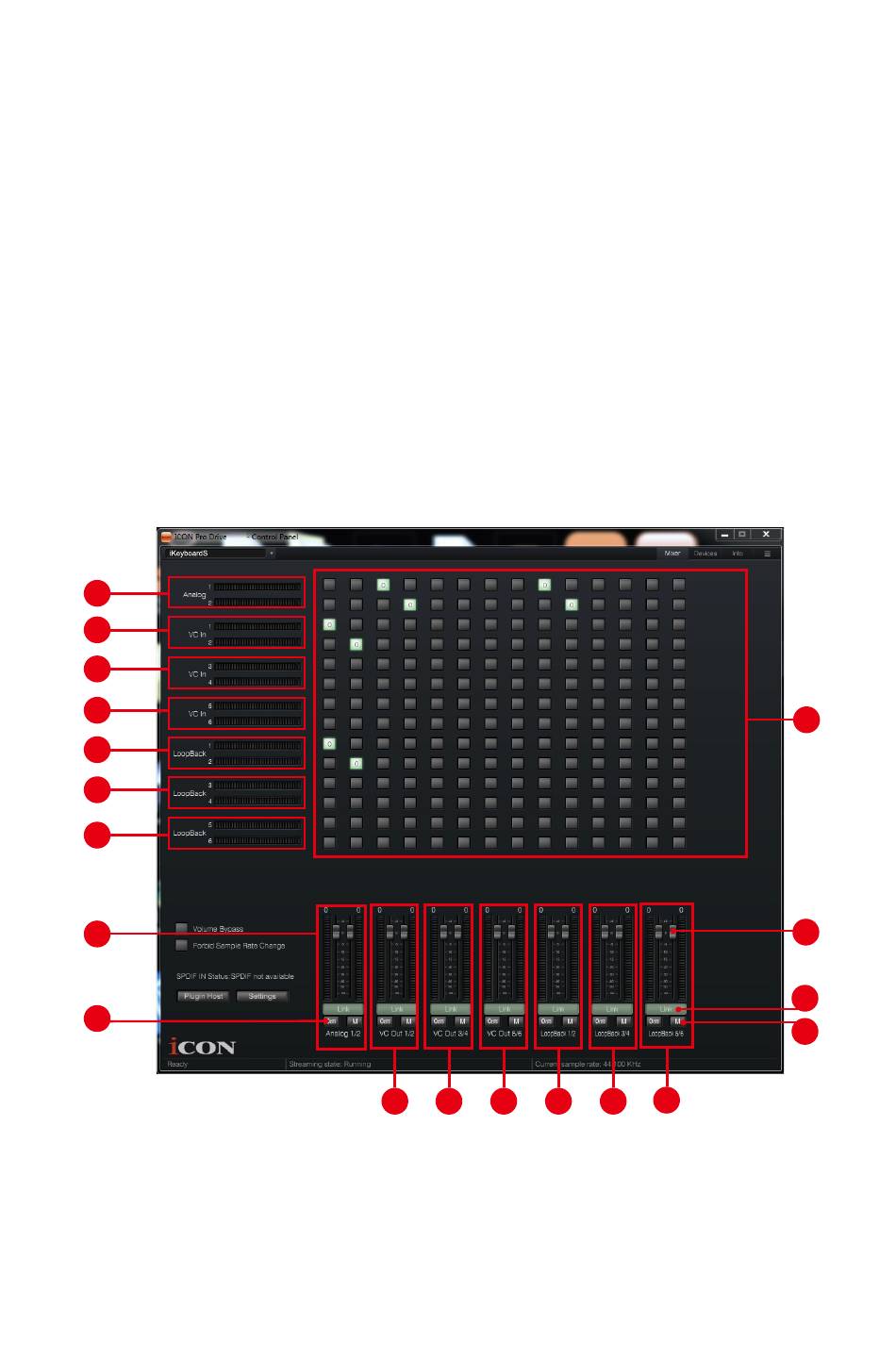

Abbildung 19

Durch Aktivierung verschiedener Kreuzpunkte können Sie das entsprechende Signal
zu Ihren gewünschten Kanälen leiten.

1. Messung des HW-Eingang-1/2-Pegels

Anzeige des Hardware-1/2-Eingangspegels (HW-Eingang 1/2).

2. Messung des HW-Ausgang-1/2-Pegels

Anzeige des Hardware-1/2-Ausgangspegels (HW-Ausgang 1/2).
Mit VK-Eingang 1/2 verknüpfter WDM-Ausgang 1/2
Mit WDM-Eingang 1/2 verknüpfter VK-Ausgang 1/2
Ⅲ
6 7 8 9
11
10
16
15
12
13
19
