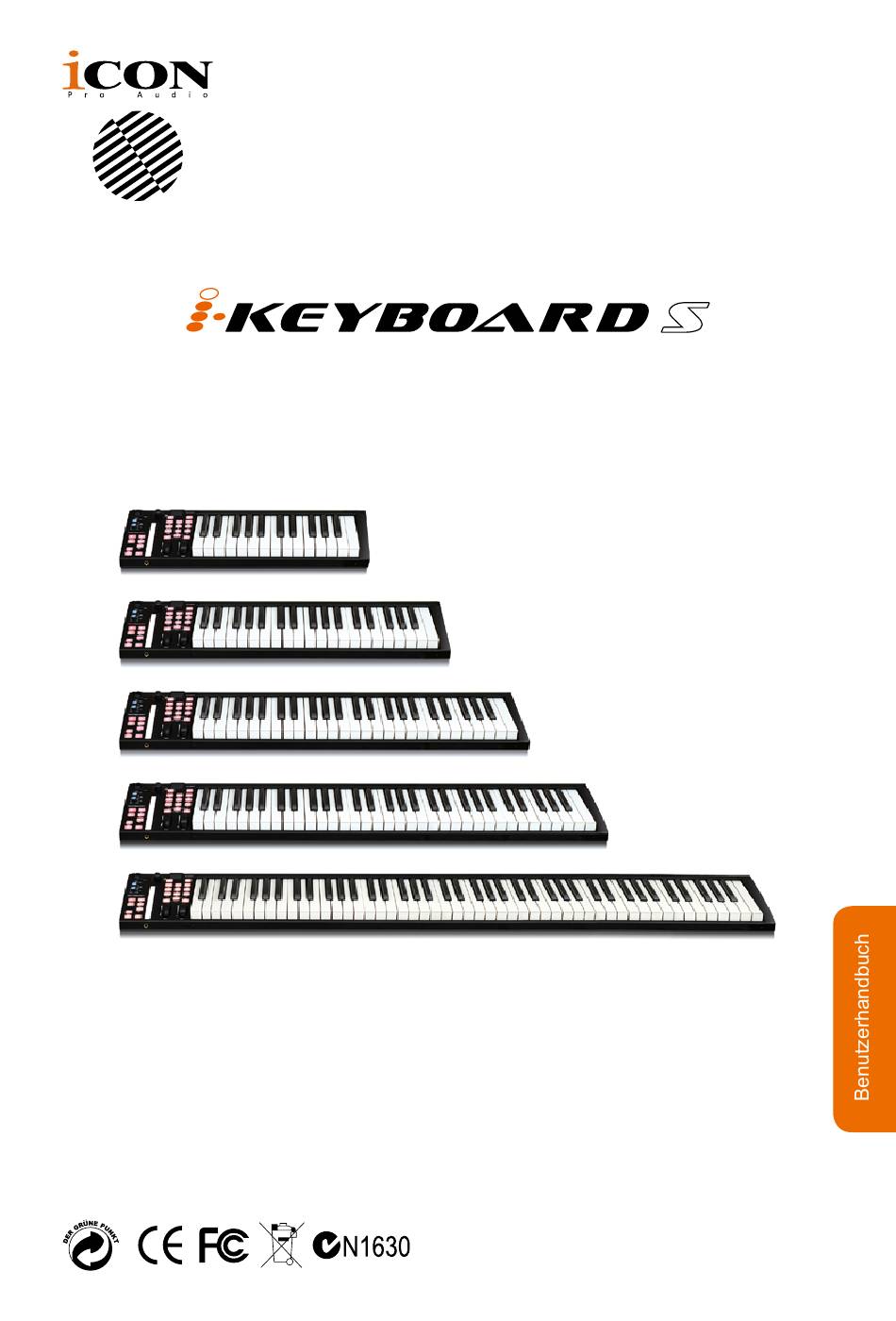

- Seite 1 25/37/49/61/88-Hinweisn anschlagdynamisches USB MIDI Controller Keyboard im Piano-Stil mit eingebautem 24-bit/192kHz Audiointerface iKeyboard 3S iKeyboard 4S iKeyboard 5S iKeyboard 6S iKeyboard 8S...
- Seite 2 ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können.
- Seite 3 Stellen Sie die Audio-Einstellung für Ihr iKeyboard S Audio-Aufnahme-Interface ......13 iMap Software-Installation für Mac OS X ................17 iMap Software-Installation für Windows ................19 Cubase (ICON·DRIVER) .....................21 Cubase (Mackie Control) .....................22 Bitwig (ICON·DRIVER) ......................23 Bitwig (Mackie Control)......................24 Reason (iCON·DRIVER) .....................25 Reason (Mackie Control) ....................26 Nuendo (iCON·DRIVER) .....................28...
- Seite 4 Bitte notieren Sie hier Ihre Seriennummer: Gekauft bei: Kaufdatum: Lieferumfang ● iKeyboard 3S / iKeyboard 4S / iKeyboard 5S / iKeyboard 6S / iKeyboard 8S - USB-MIDI-Controller-Keyboard mit 25/37/49/61/88 anschlagempfindlichen Tasten x 1 ● CD x 1 App software – iMap (Mac & Windows) Benutzerhandbuch &...
- Seite 5 Eigenschaften ● Der leistungsstarke Controller ist mit Mackie Control und HUI-Protokoll ausgestattet und kann leicht eingestellt werden ● 24-Bit 96/192KHz 2-In/2-Out USB Aufnahme-Schnittstelle ● 2x2 Analoganschluss I/O Vollduplex-Aufnahme und -Wiedergabe ● 1 Mic-Eingang mit individueller Gain-Regelung ● 2 analoge Eingänge und 2 analoge Ausgänge auf 1/4” Klinkenbuchsen ●...
- Seite 6 ● TRS-Anschlüsse für Expression-& Sustain-Pedal ● Vielseitiges Kanalrouting mit dem Software-Bedienfeld ● Unterstützt DirectSound, WDM und ASIO2.0 ● Vollduplex, simultane Aufnahme/Wiedergabe ● Mackie control build-in for Cubase, Nuendo, Samplitude, Logic Pro, Bitwig, Reasons, Reaper, Studio One and Ablelton Live ● Mackie-HUI-Protokoll für Pro Tool eingebaut ●...
- Seite 7 Layout Deckplatte Hinweis: Funktionen arbeiten leicht unterschiedlich zwischen DAWs. Lesen Sie die einzelnen Funktionen bitte in der Bedienungsanleitung Ihres DAW nach. Die folgende Beschreibung basiert auf den Funktionen in Apple Logic. Keyboard-Steuerung 1. 25/37/49/61/88-tönige Tastenregler 25/37/49/61/88-tönige anschlagempfindliche Tastenregler mit Pianofunktion. 2.
- Seite 8 SOLO-Tasten - Ein- und ausschalten des Solostatus des zugeordneten Kanals. Die Taste leuchtet rot, wenn der Solostatus des Kanals eingeschaltet ist und andere Kanäle werden stummgeschaltet. MUTE-Tasten - Aktivieren und deaktivieren den Stummschaltstatus des zugeordneten Kanals. Die Taste leuchtet rot, wenn der Kanal stummgeschaltet ist. Stummschaltung des Kanals.
- Seite 9 10. Channel </> buttons Track < Alle Fader „einen“ Kanal aufwärts schalten (außer Masterkanal). Track > Alle Fader „einen“ Kanal abwärts schalten (außer Masterkanal). 11. Bank </> buttons Bank < Alle Fader „acht“ Kanäle aufwärts schalten (außer Masterkanal). Bank > Alle Fader „acht“...
- Seite 10 Über diesen 1/4"-Eingang kann ein herkömmliches Expression-Pedal angeschlossen werden. 2. Sustain-Pedal-Eingang Über diesen 1/4"-Eingang kann ein vorübergehender Fußschalter, ähnlich dem Sustain - Pedal eins Klaviers, angeschlossen werden. (ICON SPD-01) 3. MIDI-Ausgang Über den MIDI-Out-Port können ein externer Synthesizer oder ein Tonmodul angeschlossen werden.
- Seite 11 Erste Schritte 1. Installieren Sie den Audiotreiber für iKeyboard S (WDM & ASIO) auf Ihrem Mac oder PC, indem Sie die folgenden Installationsschritte durchgehen: Hinwei: Bitte verbinden Sie zu diesem Zeitpunkt Ihr iKeyboard S noch nicht mit Ihrem Computer. Mac Treiberinstallation iKeyboard S ist Plug and Play für die Audio-Treiber für Mac und keine Audio-Treiber- Installation erforderlich.
- Seite 12 (5) Treiberinstallation-Bestätigung Klicken Sie im erscheinenden Treiberinstallations- Bestätigungsbildschirm auf „Weiter“. Abbildung 4 (6) Treiber-Setup Wählen Sie das Treiberverzeichnis und klicken Sie auf „Weiter“, wie in Abbildung 5 gezeigt. Abbildung 5 (7) Installationsbeginn Die Installation hat begonnen und dauert, je nach Leistungsstärke des Computers, einen gewissen Zeitraum, warten Sie den Vorgang Abbildung 6 (8) Softwareinstallations-Fenster...
- Seite 13 (9) Setup abgeschlossen Es erscheint ein Fenster, wie in Abbildung 8 gezeigt. Wählen Sie „Weiter“. Abbildung 8 2. Schließen Sie iKeyboard S System an Wählen Sie einen USB-Anschluss an Ihrem Mac bzw. PC und schließen Sie den breiten (flachen) Stecker des USB-Kabels an. Verbinden Sie den kleinen Stecker des Kabels mit dem iKeyboard S.
- Seite 14 3.3 Einstellungen der Puffergröße Sie können die Puffergröße für „Streaming“ und „ASIO“ wählen. Klicken Sie anschließend auf „Übernehmen“. (Hinweis: Falls Sie ein Klicken feststellen, ist es angebracht für die Einstellungen eine größere Puffergröße zu wählen. Falls auch bei der größten Puffergröße noch ein Klicken zu hören ist: Die Leistungsfähigkeit Ihres Computers ist der Aufgabe nicht gewachsen.
- Seite 15 Monitor Mixer 3.11 3.13 3.12 3.10 3.4 Hardware-Eingangs-Aussteuerungsanzeigen Ch 1, 2 Eingangs-Aussteuerungsanzeige Zeigt das Eingangslevel der Hardware-Eingangskanäle. 3.5 Hardware-Ausgangs-Aussteuerungsanzeigen Ch 1, 2 Ausgangs-Aussteuerungsanzeige Zeigt das Ausgangslevel der Hardware-Ausgangskanäle. 3.6 Virtuelle Eingangs-Aussteuerungsanzeigen Virtueller Eingang 1, 2 Aussteuerungsanzeige Zeigt das Eingangslevel der virtuellen Eingangskanäle. 3.7 Link Schalter Ermöglicht eine gleichzeitige Regelung beider Kanal-Levels.
- Seite 16 Wiedergabemixer 3.21 3.23 3.22 3.14 3.20 3.18 3.15 3.16 3.17 3.19 3.14 Software-Ausgangs-Aussteuerungsanzeigen Ch 1, 2 Ausgangs-Aussteuerungsanzeige Zeigt das Eingangslevel der Software-Eingangskanäle. 3.15 Hardware-Ausgangs-Aussteuerungsanzeigen Ch 1, 2 Ausgangs-Aussteuerungsanzeige Zeigt das Ausgangslevel der Hardware-Ausgangskanäle. 3.16 Virtuelle Eingangs-Aussteuerungsanzeigen Virtueller Eingang 1, 2 Aussteuerungsanzeige Zeigt das Eingangslevel der virtuellen Eingangskanäle.
- Seite 17 4 Installieren iMap Software auf Ihrem Mac / PC iMap Software-Installation für Mac OS X Bitte befolgen Sie die nachfolgenden Anweisungen Schritt für Schritt, um die iMap Software auf Mac OS X zu installieren. ① Fahren Sie Ihren Mac hoch ②...
- Seite 18 ⑥ Geben Sie Administrator- Informationen ein Zur Installation der iMap Software müssen Sie einige Angaben zum Administrator machen. Bitte geben Sie Name und Passwort des Administrators ein und klicken Sie auf ‚Install‘, um fortzufahren. Abbildung 14 ⑦ Installation beenden Klicken Sie ‚Close‘ (‚Schließen‘), um die Installation der iMap Software abzuschließen.
- Seite 19 iMap Software-Installation für Windows Bitte befolgen Sie die nachfolgenden Anweisungen Schritt für Schritt, um die iMap Software auf einem Windows-PC zu installieren. ① Fahren Sie Ihren PC hoch ② Legen Sie die Utility-CD in Ihr CD-ROM-Laufwerk ein Nachdem Sie die CD ins Laufwerk eingelegt haben, erscheint normalerweise ein Installations-Screen, wie in Abbildung 16 gezeigt.
- Seite 20 ⑥ Erstellen Sie eine Verknüpfung auf Ihrem Desktop Bitte deaktivieren Sie das Kästchen ‚Create a Desktop Icon‘, wenn Sie keine Verknüpfung für iMap auf Ihrem Desktop erstellen möchten; anderenfalls klicken Sie einfach auf ‚Next‘. Abbildung 20 ⑦ iMap beginnt mit der Installation Die Installation von iMap hat nun begonnen.
- Seite 21 (Für Cubase , Nuendo , Bitwig & Reason Aktivieren Sie den ICON - iKeyboard 3S / iKeyboard 4S / iKeyboard 5S / iKeyboard 6S / iKeyboard 8S Controller in Ihrer DAW- oder MIDI-Software mit „MIDI Setup“ oder „MIDI Devices“. (Für Logic , Samplitude ,Ableton Live und Reaper wählen Sie in der „Device List“...
- Seite 22 Cubase (Mackie Control)
- Seite 23 3S V2.01 iCON iKeyboard 3S V2.01 Bitwig (ICON·DRIVER)
- Seite 24 3S V2.01 iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01 MIDIIN2 (iCON iKeyboard 3S V2.01) Bitwig (Mackie Control)
- Seite 25 3S V2.01 iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01 MIDIIN2 (iCON iKeyboard 3S V2.01) Reason (ICON·DRIVER)
- Seite 26 3S V2.01 iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01 Reason (Mackie Control)
- Seite 27 3S V2.01 iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01...
- Seite 28 Nuendo (iCON·DRIVER) iCON iKeyboard 3S...
- Seite 29 Nuendo (Mackie Control) iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01...
- Seite 30 Pro Tools iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01...
- Seite 31 3S V2.01 Reaper...
- Seite 32 3S V2.01 iCON iKeyboard 3S V2.01 Samplitude...
- Seite 33 3S V2.01 iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01 Studio One...
- Seite 34 3S V2.01 iCON iKeyboard 3S V2.01 Logic Pro...
- Seite 36 Ablelton Live Mackie Control iCON iKeyboard 3S V2.01 iCON iKeyboard 3S V2.01 Input: MackieControl Input(iCON iKeyboard 3S V2.01) Output: MackieControl Output(iCON iKeyboard 3S V2.01) Output: Microsoft GS Wavetable Synth...
- Seite 37 MIDI-Funktionen mit iMap zuweisen Mit iMap können Sie ganz einfach Ihrem iKeyboard S verschiedene MIDI-Funktionen zuweisen. Hinweis: Wenn Ihr iKeyboard S nicht an Ihren Mac bzw. PC angeschlossen ist, wird die Nachricht „There are no MIDI input devices“ („Keine MIDIEingabegeräte vorhanden“) erscheinen.
- Seite 38 Abschnitt 1 1.0 Zuordnung Keyboardelemente Diese Elemente umfassen Tastenschalter, Anschlagkurve, Touchpad für Modulation/ Tonhöhenverschiebung, Sustain- und Expressionpedal, Transponierungs- und Oktaventasten. Diese Elemente werden durch die drei Ausklappmenüs oben zugeordnet. Zum Zuordnen einer Steuerung wählen Sie diese durch Anklicken und ordnen Sie eine andere MIDI-Mitteilung mit den beiden Ausklappmenüs (MIDI-Kanal und CC) zu.
- Seite 39 Mackie-Steuerung: „Mackie Control“ für das Mackie-Steuerungsprotokoll auswählen HUI: Select “HUI” for HUI control protocol Benutzerdefiniert: Für jede Steuerung Ihre eigenen Midi-Einstellungen vornehmen (Tipp: Siehe Anhang A für Mackie Control und HUI-Protokoll-Funktionen.) (Hinweis: In “Mackie Control / HUI” mode, settings are fixed and not changeable.) 2.2 Benutzerdefinierter Modus (Fortgeschrittene) Möchten Sie Ihr eigenes MIDI-Mapping zuordnen, so wählen Sie „User Defined“...
- Seite 40 (Hinweis: Please make sure you have pressed this button every time you launched iMap, select your ICON product on the MIDI input-output Device pop-up menu to make sure the communication between iMap and your ICON product is created successfully.) 3.5 Taste „Firmware Upgrade“...
- Seite 41 Firmware upgrade iKeyboard S functional firmware upload procedure iKeyboard S series functional firmware upload procedure Mac/PC CapsLook Shift Ctrl AltGr Ctrl iCON iKeyboard 3S V1.00 iKeyboard 3S V2.03.bin iKeyboard 3S V2.03.bin iKeyboard 3S V2.03.bin...
- Seite 42 Schritt 1: Schließen Sie das ICON-Produkt über USB an. Drücken Sie „MIDI Device“ oben zur Auswahl des angeschlossenen ICON-Produkts als „MIDI In and Out“ Gerät im Ausklappmenü. Hinweis: Wird der Produktname Ihres angeschlossenen ICON-Produkts nicht im Ausklappmenü angezeigt, wählen Sie „USB Audio“ als das MIDI In and Out Gerät.
- Seite 43 Rückstellung zu den Werkseinstellungen Zur Rückstellung Ihres iKeyboard S zu den Werkseinstellungen importieren Sie einfach die Einstellungsdatei „Factory Default“ mit der Originaleinstellung der iMap Software in Ihr iKeyboard S. Velocity curve...
- Seite 44 Anhang A Mackie Control mode function table (Nuendo/Cubase/Logic/Bitwig/Reaper/Samplitude/Reaper/Studio One/Live)
- Seite 45 HUI mode function table (ProTools)
- Seite 46 Mindestsystemanforderungen Wichtig: Die digitale Audio-Schnittstelle der iKeyboard S Baureihe wird von Mac Betriebssystemen (Intel-Mac) sowie Windows 7 (32-Bit/64-Bit), Windows 8 (32-Bit/64-Bit) unterstützt und Windows 10 (32-Bit/64-Bit).Die digitale Audio- Schnittstelle de iKeyboard S Baureihe wird nicht von Windows 98,Windows Me unterstützt, Windows XP oder Windows Vista. Bei einem Mac unterstützt die digitale Audio- Schnittstelle der Upod Pro Baureihe Mac OSX Version 10.5.5 oder neuer (Intel-Mac).
- Seite 47 500mA or less Gewicht: iKeyboard 3S 2.45kg 5.4(lb) iKeyboard 4S 3.25kg 7.17(lb) iKeyboard 5S 4.05kg 8.93(lb) iKeyboard 6S 4.85kg 10.7(lb) iKeyboard 8S 6.66kg 14.7(lb) Maße: iKeyboard 3S 530(L)x189(W)x77(H)mm 21"(L)x7.44"(W)x3"(H) iKeyboard 4S 695(L)x189(W)x77(H)mm 27.4"(L)x7.44"(W)x3"(H) iKeyboard 5S 860(L)x189(W)x77(H)mm 33.9"(L)x7.44"(W)x3"(H) iKeyboard 6S 1025(L)x189(W)x77(H)mm 40.4"(L)x7.44"(W)x3"(H)
- Seite 48 Mic Input (at Minimum Gain): Frequency Response 22Hz to 22kHz (+/-0.1dB Dynamic Range 93dB, A-weighted Signal-to-Noise Ratio -93dB, A-weighted THD+N <0.0061% (-90dB) Crosstalk -87dB @ 1kHz Input Impedance Mic in: 1.8K Ohms, typical Adjustable Gain +34dB Total Gain Range +50dB Line Inputs 1/2 (Unbanced): Frequency Response 22Hz to 22kHz (+/-0.1dB...
- Seite 49 Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der...
