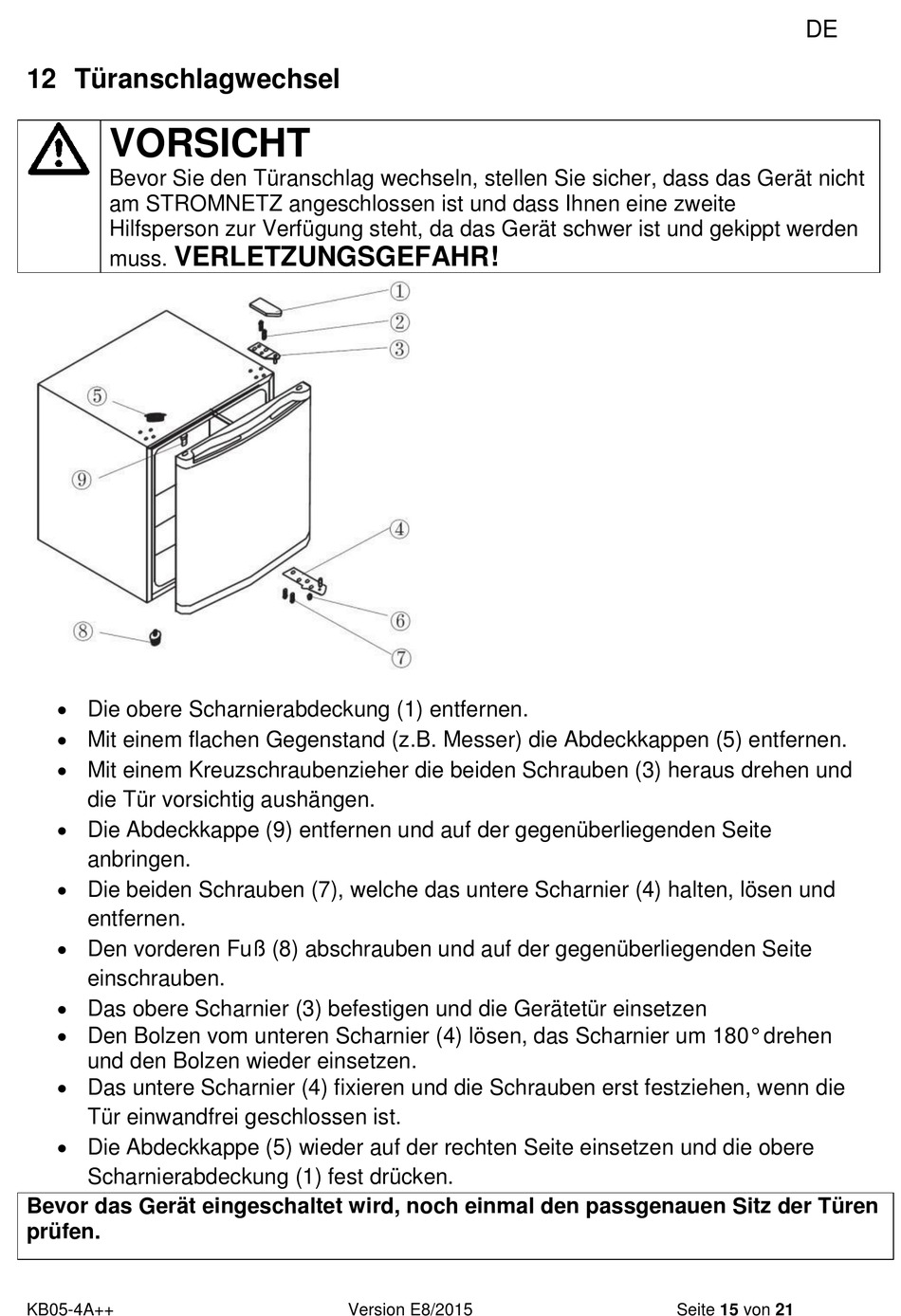

12 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht
am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden
VERLETZUNGSGEFAHR!
muss.
Die obere Scharnierabdeckung (1) entfernen.
Mit einem flachen Gegenstand (z.B. Messer) die Abdeckkappen (5) entfernen.
Mit einem Kreuzschraubenzieher die beiden Schrauben (3) heraus drehen und
die Tür vorsichtig aushängen.
Die Abdeckkappe (9) entfernen und auf der gegenüberliegenden Seite
anbringen.
Die beiden Schrauben (7), welche das untere Scharnier (4) halten, lösen und
entfernen.
Den vorderen Fuß (8) abschrauben und auf der gegenüberliegenden Seite
einschrauben.
Das obere Scharnier (3) befestigen und die Gerätetür einsetzen
Den Bolzen vom unteren Scharnier (4) lösen, das Scharnier um 180° drehen
und den Bolzen wieder einsetzen.
Das untere Scharnier (4) fixieren und die Schrauben erst festziehen, wenn die
Tür einwandfrei geschlossen ist.
Die Abdeckkappe (5) wieder auf der rechten Seite einsetzen und die obere
Scharnierabdeckung (1) fest drücken.
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KB05-4A++
Version E8/2015
DE
Seite 15 von 21
