BEA 130 DC Kurzanleitung

-----------

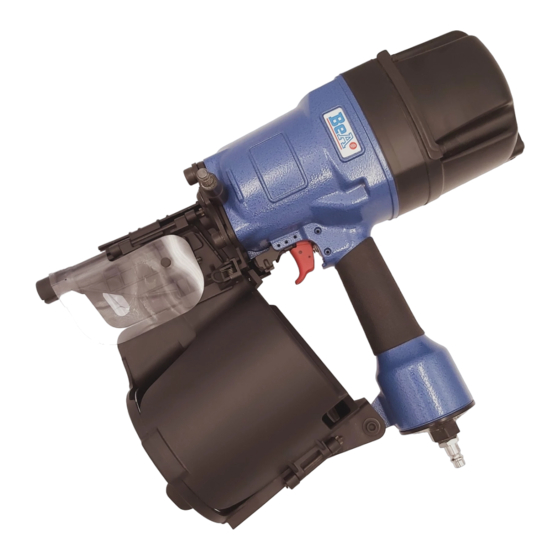

BeA-Coilnagler Typ 130 DC
[1] Abmessungen: L = 338; H = 479; B = 154 mm;
[2] Gewicht:5,8 kg.
[3] Zulässiger Luftdruck: 8 bar,
[4] empfohlener Betriebsdruck: 5 - 8 bar.
[5] Luftverbrauch pro Eintreibvorgang bei 7 bar: 5,18 l
freie Luft.
[6] Eintreibgegenstand: BDC-EPAL-Nägel
Schaftstärke: 3,1-3,8 mm
Länge von 75 bis 130 mm.
[7] A-bewerteter Einzelereignis-
Schalleistungspegel
[8] A-bewerteterEinzelereignis-
Emission Schalldruckpegel
am Arbeitsplatz
[9] *Vibrationskennwert 4,1 m/s²
[10] Magazinart: Coil Oberlader
[11] Ladekapazität: 1 Coil
[12] Luftanschluß: 9 bis 10 mm Nennweite
Diese Ersatzteilliste/Servicehinweise bildet mit
dem beiliegenden Benutzer- Handbuch
Betriebsanleitung. Bitte vor
aufmerksam lesen und
unbedingt beachten.

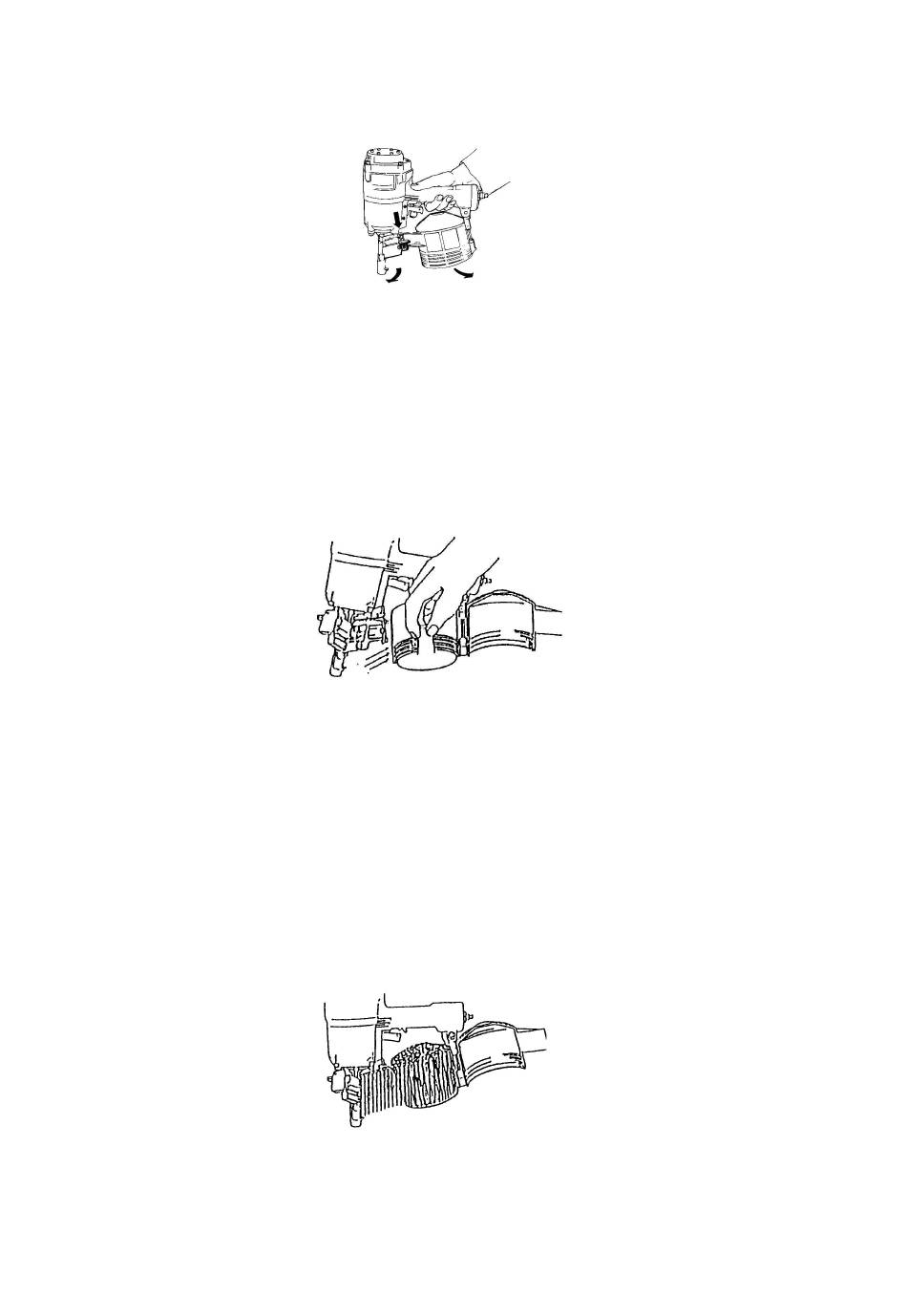

Beladen des Magazins
Hebel an der Kopfstückklappe betätigen und die
Magazinklappe öffnen (Bild
Coilführungsteller auf die erforderliche Nagellänge ein.
Ziehen Sie dazu den Coilführungsteller nach oben und
rasten ihn in der erforderlichen Position ein (Bild 2). Die
Nagelrolle so einlegen, daß der Anfang außerhalb des
Magazintopfes liegt. Den ersten Nagel zwischen die
Sperrklauen legen (Bild 3). Danach die Magazinklappe
und die Kopfstückklappe schließen.
Austausch von Verschleißteilen
Achtung: Gerät von der
trennen, Nagelmagazin entleeren.
Austausch des Treibers
Die vier Zylinderschrauben 13303075 herausdrehen
und die Kappe komplett abheben (Bild 4). Mit dem
Ersatztreiber, der von unten in den Treiberkanal
eingeführt wird, die Kolben-Treiber- Einheit nach oben aus
dem Nag lergehäuse herausdrücken (Bild 6). Kolben
komplett austauschen. Vor dem
Kolben-ORing einfetten mit BeA-O-Ring- Fett 13301706
Die Befestigung der Kappe mit den 4 Zylinderschrauben
13303075 muß mit einem Drehschrauber erfolgen, bei
dem das Drehmoment auf 14 Nm eingestellt ist.
Auswechseln des Puffers und des Zylinders
Siehe Beschreibung "Austausch des Treibers". Treiber-
Kolbeneinheit herausnehmen.
umdrehen und kräftig auf eine Holzplatte schlagen.
Durch die Erschü tterung lösen sich Zylinder und Puffer
und lassen sich leicht dem Gehäuse entnehmen. Defekte
Teile ersetzen und leicht gefettet (BeA-O-Ring- Fett
13301706) ersetzen. (Abb. 8).
Auswechseln der Ventil-O-Ringe
Siehe Beschreibung "Austausch des Treibers".Das V entil
herausnehmen, defekte O- Ringe ersetzen und leicht
gefettet mit BeA-O-Ring- Fett
einsetzen.
BeA Coil Nailer Type 130 DC
This Spare parts list/service instructions and the
enclosed Operator's Manual
Operating Instructions. Before using read both and
strictly observe safety instructions.
In the German section of the spare parts list the technical
data are listed under codes [ ] (also see User Manual).
Loading of magazine
Depress lever on nose-housing door and o pen magazine
cover (fig. 1). Adjust nail plate to required nail length. Four
adjustments are possible. To adjust lift guide post until it
engages in the required position (fig. 2). Insert the nail coil
into the magazine, feed the nails forward locating the first
nail between the claws (fig. 3). Then close the magazin
door and the nose-housing door.
Service and repair
Attention! Always disconnect the tool from its air
supply and empty magazine before attempting any
repair.
To replace driver blade
Take out 4 bolts 13303075 and loosen complete cap
(fig. 4). The piston with driver blade can now be removed
by using a spre dirver blade and pushing it from below
(fig. 6). The replace the complete piston. Before refitting
grease with BeA O-ring grease 13301706 Always fix
the cap with 4 allen bolts 13303075 a torque wrench
adjusted to 14 Nm
To replace bumper and cylinder
See instructions "to replace driver blade", then take out
piston- driver assembly. Invert machine and tap gently on
wooden surface (fig . 8). By the impact, cylinder and
bumper will come out and can easily be removed from
the housing. Replace damaged parts and grease before
refitting with BeA special grease 13301706
To replace O-rings on valve system
See instructions "to replace driver b lade". Take out valve
and replace wrong O-rings. Grease O-rings with special
BeA grease 13301706 .
deutsch
1
L Wa, 1s =100 dB
L pA, 1s = 98 dB
die
Inbetriebnahme
Sicherheitshinweise
1). Stellen Sie den
Pneumatik- Druckquelle
2
Wiedereinsetzen
Dann den Nagler
13301706 wieder
English
constitute the
3
Cloueur pneumatique BeA type 130 DC
Cette Nomenclature des pièces détachées et
instructions de montage et le Manuel de l'utilisateur
font partie du Mode d'Emploi. Avant utilisation
veuillez les lire attentivement.
La partie en langue allemande
caractéristiques techniques avec des références [ ]
(voir manuel d'instruction).
Alimentation du chargeur
Actionner le louet du clape t frontal, ouvrir la porte du
boîtier (fig. 1). Positionner le disque de support du rouleau
de clous à la longueur des clous à utiliser (fig. 2).
Introduire le rouleau de clous dans le boîtier de telle
manière à ce que son début soit placé à l'extérieur du
boîtier. Bloquer le premier clou entre les griffes du
dispositif d'avancement (fig. 3). Fermer le clapet frontal
ainsi que la porte du boîtier.
Remplacement de pièces défectueuses:
Attention: avant toute manipulation,
l'alimentation d'air comprimé et décharger le magasin.
Marteau
Retirer les quatre vis cylindriques 13303075 et le
capuchon complet (fig. 4). Avec le marteau de rechange,
faire sortir le piston et le marteau du cloueur (fig. 6).
Remplacer piston complet. Bien graisser avec la gr aisse
BeA 13301706 La fixation du capuchon avec ses 4 vis
cylindriques 13303075 doit
obligatoirement à l'aide d'une clé dynamometrique,
réglée à 14 Nm.
Amortisseur y cylindre
Suivre d'abord les instructions sous "Marteau", sortir
ensuite l 'unité piston/marteau. Faire pivoter le cloueur et
frapper bien à plat sur une plance en bois. Suite à ce choc,
le cylindre et l'armortisseur se retireront facilement du
corps de l'appareil. Une fois les pièces défectueueses
remplacées, les graisser (grais se BeA poour joints
toriques 13301706) et les monter sur l'appareil (fig. 8).
Joints de soupape
Suivre d'abord les instructions sous "Marteau", ensuite
sortir la soupape. Remplacer les pièces défectueuses et
les remettre avec de la graisse BeA 13301706
Grapadora neumática BeA tipo 130 DC
Esta Lista de piezas e
mantenimiento son partes
Instrucciones para el operario - de las normas de
trabajo. Antes del utilizo
detenidamente dichas instrucciones y atender las
instrucciones de seguridad.
En la parte alemana de la lista de repuestos figuran datos
técnicos bajo cifras caracteristicas [ ] . (Véase también el
manual de usuario.)
Sistema de carga
Bajar la palanca de la tapa situada en la nariz del cuerp o
y abrir la puerta del cargador (fig.1). Ajustar el soporte de
los clavos a la altura requerida, de acuerdo con el largo
del mismo. Para conseguirlo, debe levantarse la guia
hasta que encaje con la posición deseada (fig.2).
Colóquese la bobina de clavos d e forma que los primeros
sobresalgan del cargador. Situe los primeros clavos entre
el dentado (fig.3). Cierre entonces la puerta del cargador
y la tapa de la nariz.
Cambio de piezas
Importante: Desconectar la máquina de la alimentación
de aire comprimido . Vaciar el cargador de grapas. Fije la
tapa con los 4 tornillos cilíndricos 13303075 con una
llave dinamometrica ajustada a 14 Nm.
Cambio de la lengüeta
Extraer los 4 tornillos 13303075 y levantar la tapa (fig.
4). Presionar con una lengüeta de recamb io a través de
la nariz y asi se consequirá facilmente sacar del interior
de la máquina el piston con su lengüeta (6). Sustituir la
válvula completa. Engrarsar abundantemente con la
grasa especial BeA 13301706
Cambio del aro tórico del pistón
Véase descri pción "cambio de la lengüeta", después se
procede a cambiar el conjunto lengüeta/piston. Entonces
dar la vuelta a la máquina y golpear suavemente el
cuerpo sobre una mesa de madera. Por la acción del
golpe se desprenderán el cilindro y el amortiguador.
Cam biar las partes defectuosas y antes de montar las
nuevas engrasarlas con grasa especial BeA 13301706
(8).
Cambio del amortiguador y cilindro
Véase descripción "cambio de la lengüeta".Entonces dar
la vuelta a la máquina y golpear suavemente el cuerpo
sobr e una mesa de madera. Por la acción del golpe se
desprenderán el cilindro y el amortiguador. Cambiar las
partes defectuosas y antes de montar las nuevas
engrasarlas con grasa especial BeA 13301706 (8)
Cambio de los aros tóricos de la válvula
Véase descrip ción "cambio de la lengüeta".
válvula . Conviene cambiar totalmente los aros tóricos
sometidos a un mayor desgaste y volverlos a insertar
con grasa para aros tóricos 13301706
français
contient les
débrancher
être effectuée
español
instrucciones de
- junto con las
deben leerse
Soltar la
