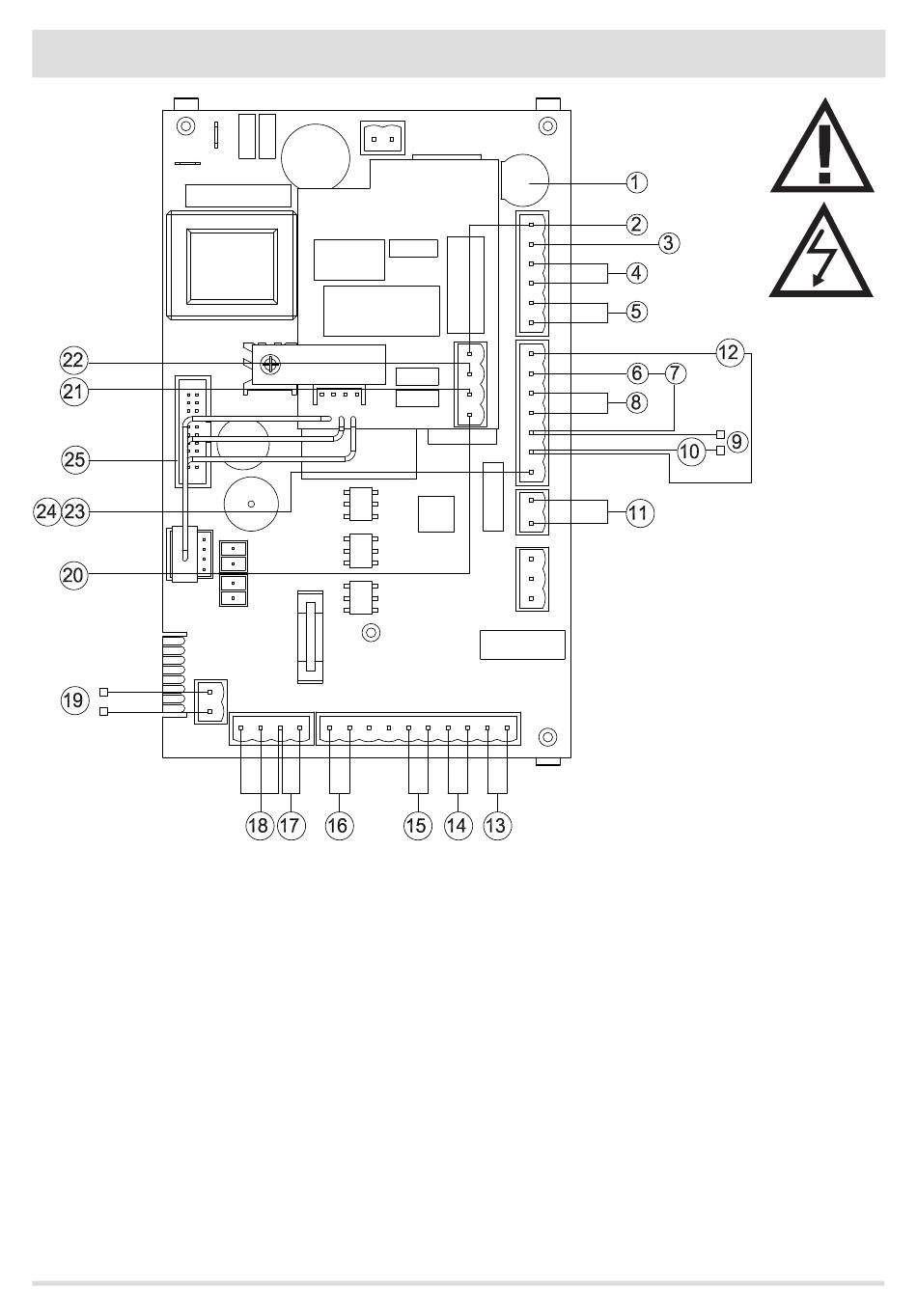

13-SCHALTPLAN

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. SICHERUNG
2. PHASE DER PLATINE
3. NULLLEITER DER PLATINE
4. RAUCHGASGEBLÄSE
5. RAUMGEBLÄSE
6. PELLET-SICHERHEITSTHERMOSTAT
7. THERMOSCHUTZSCHALTER WASSER
8. ZÜNDKERZE
9. AN DEN WASSER-DRUCKWÄCHTER DES (OPTIONALEN)
WASSERKREIS-SETS ANSCHLIESSEN
10. DRUCKWÄCHTER LUFT
11. ANSCHLUSS ZUSATZHEIZKESSEL (KLEMMLEISTE)
12. SCHNECKE
13. RAUCHGASFÜHLER
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
14. ANSCHLUSS EXTERNER THERMOSTAT (KLEMMLEISTE)
15. INTERNER RAUMTEMPERATURFÜHLER
16. ANSCHLUSS FÜHLER
(KLEMMLEISTE)
17. WASSERTEMPERATURFÜHLER HEIZKESSEL
18. DREHZAHLKONTROLLE RAUCHGASGEBLÄSE
19. DURCHFLUSSWÄCHTER
SPEICHERTANKS ZUM ANSCHLUSS AN DAS (OPTIONALE)
WASSERKREIS-SET
20. PHASE 3-WEGE-VENTIL (HEIZUNG)
21. PHASE 3-WEGE-VENTIL (BWW)
22. PHASE PUMPE
23. NULLLEITER PUMPE
24. NULLLEITER 3-WEGE-VENTIL
25. BEDIENTAFEL
FÜR PUFFER/SPEICHERTANK
ODER THERMOSTAT DES
