RED COMPACT 35 Installations- Und Bedienungsanleitung Seite 16

2-INSTALLATIONSANLEITUNG

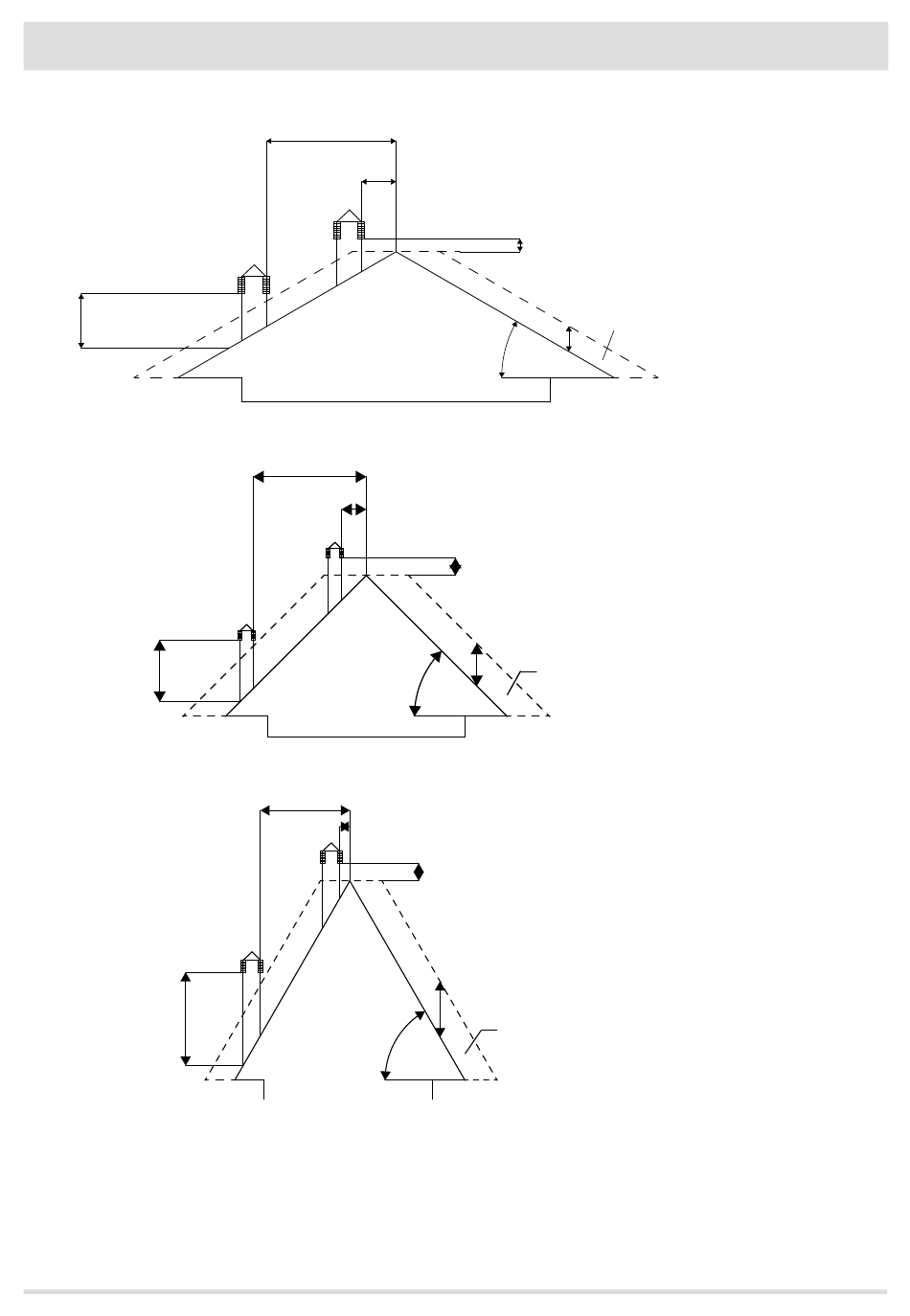

DACH30°
A
DACH 45°
A
DACH 60°
A
14
B
C
B
C
D
45°
B
C
D
E
60°
D
F
E
30°
F
E
F
A = MIN. 1,30 Meter
B = ABSTAND > 1,50 Meter
C = ABSTAND < 1,50 Meter
D = O,50 Meter ÜBER DEN
FIRST
E = O,80 Meter
F = RÜCKFLUSSZONE
ABBILDUNG 4
A = MIN. 2,00 Meter
B = ABSTAND > 1,30 Meter
C = ABSTAND < 1,30 Meter
D = O,50 Meter ÜBER DEN
FIRST
E = 1,50 Meter
F = RÜCKFLUSSZONE
ABBILDUNG 5
A = MIN. 2,60 Meter
B = ABSTAND > 1,20 Meter
C = ABSTAND < 1,20 Meter
D = O,50 Meter ÜBER DEN
FIRST
E = 2,10 Meter
F = RÜCKFLUSSZONE
ABBILDUNG 6
