FIXATION DE LA CRÉMAILLÈRE
Modèle

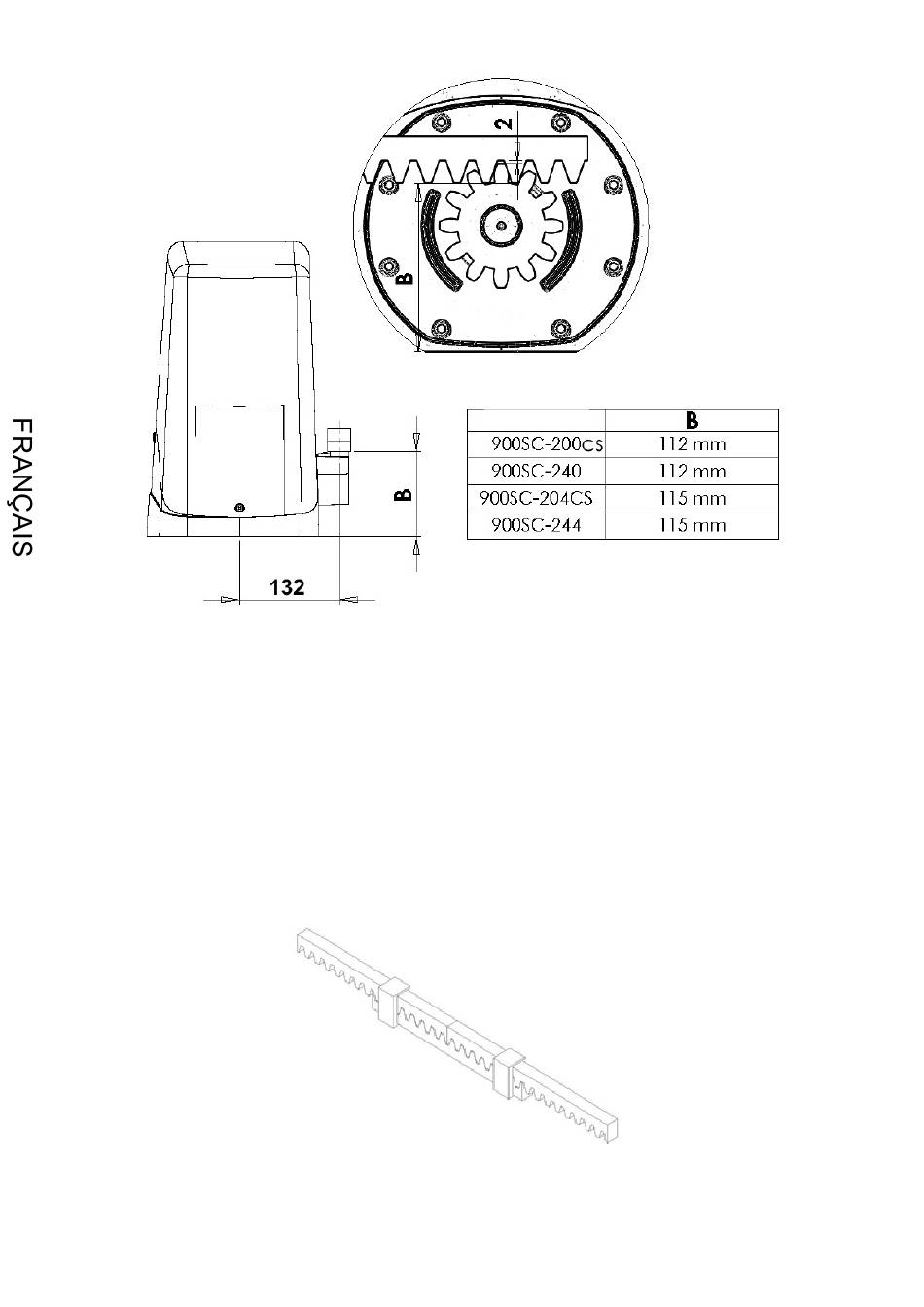

Fig. 7
Pour bien installer la crémaillère, débloquer le motoréducteur comme indiqué (fig. 3) et ouvrir com-
plètement la porte.
Placer un élément de crémaillère sur le pignon, puis le fixer à la porte à l'aide des vis et des ron-
delles d'épaisseur.
Déplacer la porte manuellement en portant le pignon au niveau du dernier cran. Fixer définitive-
ment l'élément de crémaillère.
Pour bien positionner les autres éléments et en garantir une parfaite linéarité, il est nécessaire de
prendre un élément de crémaillère en l'utilisant comme support et référence (fig. 7).
Il faut également garantir un écart d'environ 2 mm (mesure indicative) entre la crémaillère et le
pignon, de sorte à ne pas faire reposer le poids de la porte sur le pignon du motoréducteur (fig. 7).
Fig. 8
28
