Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)

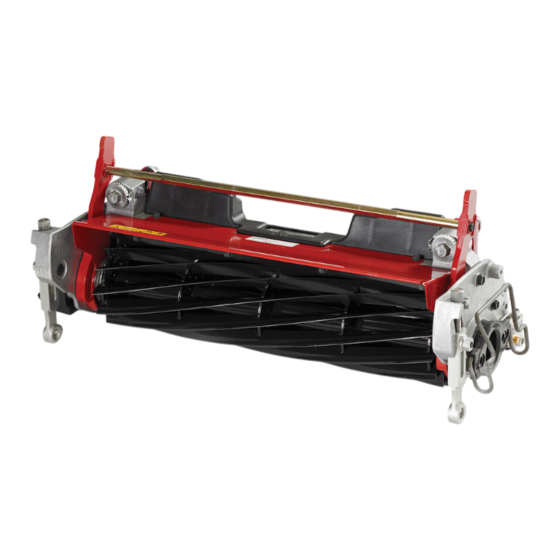

DPA-Schneideinheit mit 8, 11 und
14 Messern
für Zugmaschinen der Serie Greensmaster
3300 oder 3400
Modellnr. 04651—Seriennr. 316000001 und höher
Modellnr. 04653—Seriennr. 316000001 und höher
Modellnr. 04655—Seriennr. 316000001 und höher
Form No. 3397-916 Rev C
®
*3397-916* C
Werbung
Verwandte Anleitungen für Toro 04651
Inhaltszusammenfassung für Toro 04651
- Seite 1 DPA-Schneideinheit mit 8, 11 und 14 Messern für Zugmaschinen der Serie Greensmaster ® 3300 oder 3400 Modellnr. 04651—Seriennr. 316000001 und höher Modellnr. 04653—Seriennr. 316000001 und höher Modellnr. 04655—Seriennr. 316000001 und höher *3397-916* C Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Seriennr. Standort eines Händlers oder Registrierung des Produkts. In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitshinweise werden vom Wenden Sie sich an den Toro-Vertragshändler Sicherheitswarnsymbol (Bild 2) gekennzeichnet. oder Kundendienst, wenn Sie eine Serviceleistung, Dieses Warnsymbol weist auf eine Gefahr hin, die zu Originalersatzteile von Toro oder weitere schweren oder tödlichen Verletzungen führen kann,...
- Seite 3 Sicherheit Einbauen der Rolle ..........5 Einstellen der Schneideinheit ......5 Produktübersicht ............6 Diese Maschine erfüllt EN ISO 5395:2013 und Technische Daten ..........6 ANSI B71.1-2017. Anbaugeräte, Zubehör ........6 Betrieb ..............6 Einstellen der Schneideinheit ......6 Allgemeine Sicherheit Wartung ..............11 Abstützen der Schneideinheit ......11 Dieses Produkt kann Hände und Füße amputieren.
- Seite 4 Tauschen Sie abgenutzte oder beschädigte Aufkleber aus. • Verwenden Sie nur von Toro zugelassenes Zubehör, Anbaugeräte, und Ersatzteile. Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
- Seite 5 Die Schneideinheit wird ohne Frontrolle geliefert. Zentrieren Sie die Rolle zwischen den Kaufen Sie eine Rolle von Ihrem autorisierten Schnitthöhenarmen. Toro-Vertragshändler und montieren Sie es am Ziehen Sie die Befestigungsschrauben der Rolle Mähwerk wie folgt: (Bild Entfernen Sie die Befestigungsschraube und Stellen Sie die gewünschte Schnitthöhe...
- Seite 6 Schneideinheit auf einem Grün verwenden, um das richtige Schnittbild sicherzustellen. Anbaugeräte, Zubehör Einstellen der Ein Sortiment an von Toro zugelassenen Anbaugeräten und Zubehör wird für diese Maschine Schneideinheit angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Eine Liste der zugelassenen Anbaugeräte und Zubehörteile erhalten...
- Seite 7 Schneideinheit Einstellungen. nachschleifen, um die für einen genauen Schnitt erforderlichen scharfen Kanten zu Legen Sie eine Beilagscheibe (0,05 mm) (Toro erhalten (weitere Angaben finden Sie in der Teilenummer 125-5611) zwischen das Messer Toro Anleitung zum Schärfen von Spindel- und die Untermesserkante an der Stelle, die Sie und Sichelmähern, Form No.
- Seite 8 Schnitt erforderlichen scharfen Kanten jede Rollenhalterung und das Distanzstück am Befestigungsflansch jeder Seitenplatte befestigt zu erhalten (weitere Angaben finden Sie in der Toro Anleitung zum Schärfen von Spindel- und ist. Sichelmähern, Form No. 09168SL). Senken Sie die Rolle und die Schrauben von den Montageflanschen und den Distanzstücken...
- Seite 9 Befestigen Sie die Rollenhalterung und die Distanzstücke mit den vorher abgenommenen Muttern wieder an der Unterseite des Montageflansch. Hinweis: Die Position der hinteren Rolle zur Spindel wird von den Drehtoleranzen der montierten Komponenten gesteuert. Ein Parallelisieren ist nicht erforderlich. g000489 Bild 8 Einstellen der Schnitthöhe 1.
- Seite 10 g014643 Bild 11 g014408 Bild 10 1. Schnittleiste 1. Messlehre Führen Sie eine Fühlerlehre (1,5 mm) zwischen die Spindeloberseite und der Leiste ein und Drehen Sie die Einstellschraube, bis die Rolle ziehen Sie die Schrauben an. vorne die Messlehre berührt. Wichtig: Achten Sie darauf, dass die Leiste Wiederholen Sie die Schritte...
- Seite 11 Wenn Sie die Schneideinheit kippen müssen, um vermeiden. Am besten sollten Sie die Schneideinheit das Untermesser bzw. die Spindel zugänglich zu von einem offiziellen Toro-Vertragshändler warten machen, stützen Sie das Heck der Schneideinheit ab, lassen. Ausführliche Anweisungen, Spezialwerkzeuge um sicherzustellen, dass die Muttern hinten an den und Tabellen für das Warten des Untermessers finden...
- Seite 12 Montieren des Untermesserträgers Lösen Sie an jeder Seite der Maschine die Sicherungsmutter, mit der die Schraube des Montieren Sie den Untermesserträger. Untermesserträgers befestigt ist (Bild 14). Positionieren Sie die Befestigungsohren zwischen die Scheiben und der Einstellschraube des Untermesserträgers (Bild 13). Befestigen Sie den Untermesserträger mit den Untermesserträgerschrauben (Muttern an den Schrauben) und den drei Scheiben (6...
- Seite 13 Technische Daten für das Untermesser Montieren des Untermessers Entfernen Sie Rost, Kalk oder Korrosion von der Oberseite des Untermesserträgers und tragen Sie einen dünnen Ölfilm auf die Oberfläche des Untermesserträgers auf. Reinigen Sie das Schraubengewinde. Tragen Sie Gewindesicherungslack auf die Schrauben auf und befestigen Sie das Untermesser am Untermesserträger.
- Seite 14 13° bis 17° Prüfen der oberen Schleifneigung Die Neigung, den Sie zum Schleifen der Untermesser verwenden, spielt eine große Rolle. Prüfen Sie mit dem Neigungsmesser (Toro Bestellnummer 131-6828) und der Neigungsmesserbefestigung (Toro Bestellnummer 131-6829) die von der Schleifmaschine erstellte g278332 Bild 19 Neigung und korrigieren Sie dann mögliche...
- Seite 15 Schneideinheit und schließen Sie so die Läppmaschine an der Schneideinheit an. Hinweis: Weitere Anleitungen und Schritte für das Läppen finden Sie in der Bedienungsanleitung und der Toro Anleitung zum Läppen von Spindel und Sichelmähern, Form No. 80-300PT. Hinweis: Um eine noch bessere Schnittkante zu erzielen, feilen Sie nach dem Läppen die...
- Seite 16 Hinweise:...
- Seite 17 Hinweise:...
- Seite 18 Einbauerklärung The Toro Company, 8111 Lyndale Ave., South Bloomington, MN, USA erklärt, dass das (die) folgende(n) Gerät(e) den aufgeführten Richtlinien entsprechen, wenn es (sie) gemäß der beiliegenden Anweisungen an bestimmten Toro Modellen montiert werden, wie in der relevanten Konformitätsbescheinigung angegeben.
- Seite 19 Unternehmen. Speicherung persönlicher Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die vorstehend aufgeführten Zwecke relevant ist, und in Übereinstimmung mit den gesetzlichen Bestimmungen. Weitere Informationen über die geltenden Speicherdauern erhalten Sie bei legal@toro.com. Toros Engagement für Sicherheit Ihre persönlichen Daten können in den USA oder einem anderen Land verarbeitet werden, in dem möglicherweise weniger strenge Datenschutzgesetze...
- Seite 20 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro-Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Ihr offizielles Toro Service Center.
