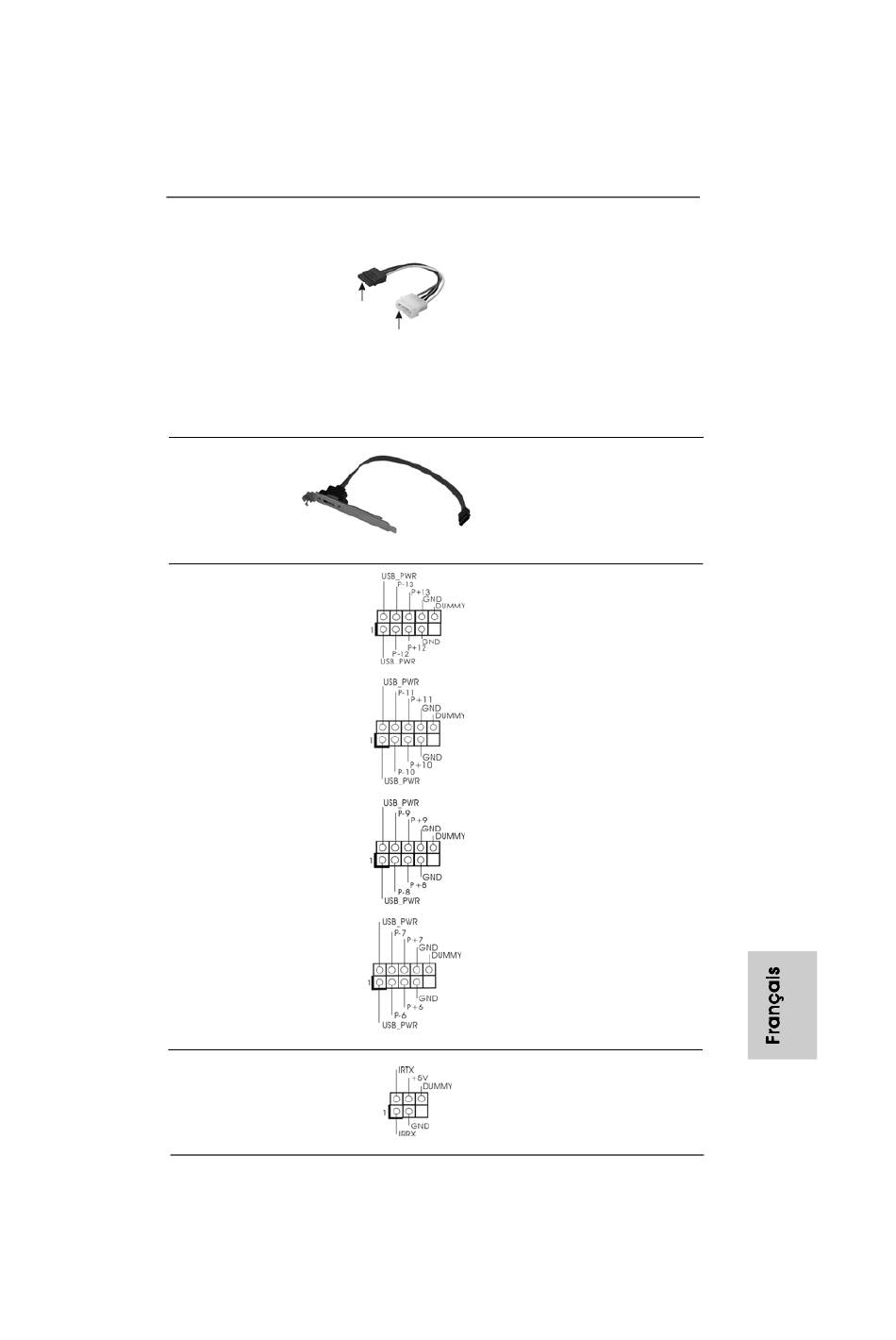

Cordon d'alimentation
Série ATA (SATA)
(en option)
connecter au connecteur
d'alimentation du disque
dur SATA
Suppport eSATA3
(en option)
En-tête USB 2.0
(USB12_13 br.9)
(voir p.2 No. 26)
(USB10_11 br.9)
(voir p.2 No. 28)
(USB8_9 br.9)
(voir p.2 No. 29)
(USB6_7 br.9)
(voir p.2 No. 30)
En-tête du module infrarouge
(IR1 br.5)
(voir p.2 No. 32)
ASRock
Veuillez connecter l'extrémité
noire du cordon d'alimentation
SATA sur le connecteur
d'alimentation sur chaque unité.
Connectez ensuite l'extrémité
connecter à l'unité
blanche du cordon d'alimentation
d'alimentation
électrique
SATA sur le connecteur
d'alimentation de l'unité
d'alimentation électrique.
La connexion au support
eSATA3 peut se faire faire le
biais du connecteur SATA3 pour
prendre en charge un
peripherique SATA3 externe.
A côté des quatre ports USB
2.0 par défaut sur le panneau
E/S, il y a quatre embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
Cet en-tête supporte un module
infrarouge optionnel de
transfert et de réception sans
fil.
890GX Extreme3
Motherboard
7 9
7 9
7 9
7 9
7 9
