2.7 Réglage des cavaliers
2.7 Réglage des cavaliers
2.7 Réglage des cavaliers
2.7 Réglage des cavaliers
2.7 Réglage des cavaliers

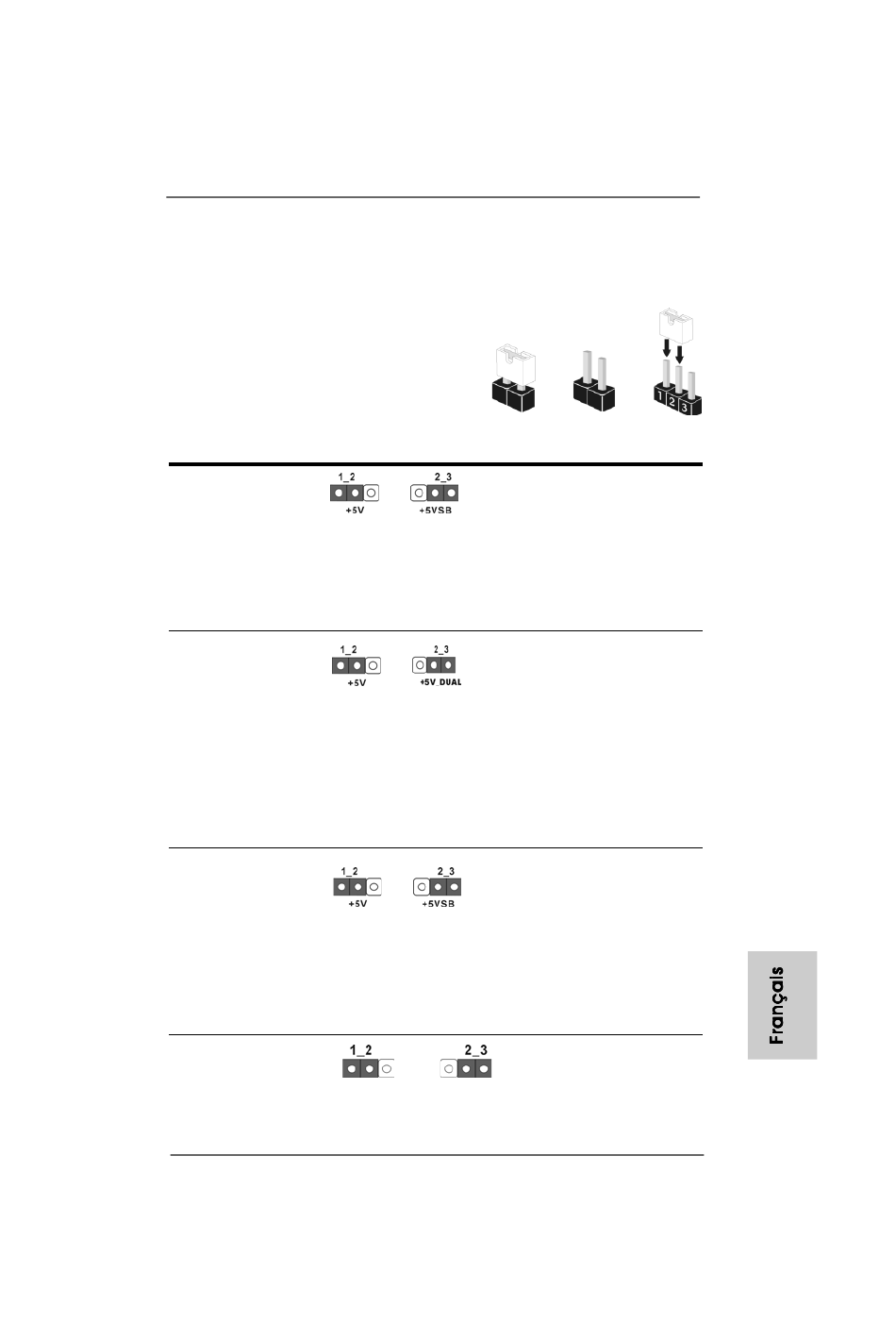

L'illustration explique le réglage des
cavaliers. Quand un capuchon est placé sur
les broches, le cavalier est « FERME ». Si
aucun capuchon ne relie les broches,le cava-
lier est « OUVERT ». L'illustration montre un
cavalier à 3 broches dont les broches 1 et 2
sont « FERMEES » quand le capuchon est
placé sur ces 2 broches.
Le cavalier
PS2_USB_PW1
(voir p.2 fig. 1)
Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant
standby supérieur fourni par l'alimentation.
USB_PW2
(voir p.2 fig. 43)
Note: Pour sélectionner +5V_DUAL, il faut obligatoirement 2 Amp et un courant
standby supérieur fourni par l'alimentation. Lorsque vous selectionnez
+5V_DUAL, les peripheriques USB reveillent le systeme en etat S3
(Suspension a la RAM).
USB_PW3
(voir p.2 fig. 27)
Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant
standby supérieur fourni par l'alimentation.
Effacer la CMOS
(CLRCMOS1)
(voir p.2 fig. 25)
Paramètres
par défaut
ASRock
Ferme
Description
Court-circuitez les broches 2
et 3 pour choisir +5VSB
(standby) et permettre aux
périphériques PS/2 ou USB45
de réveiller le système.
Court-circuitez les broches 2
et 3 pour choisir +5V_DUAL
et permettre aux périphériques
USB01/23 de réveiller le
système.
Court-circuitez les broches 2
et 3 pour choisir +5VSB
(standby) et permettre aux
périphériques USB6_7/8_9/
10_11/12_13 de réveiller le
système.
Effacer la
CMOS
890GX Extreme3
Motherboard
Ouvert
7 7
7 7
7 7
7 7
7 7
