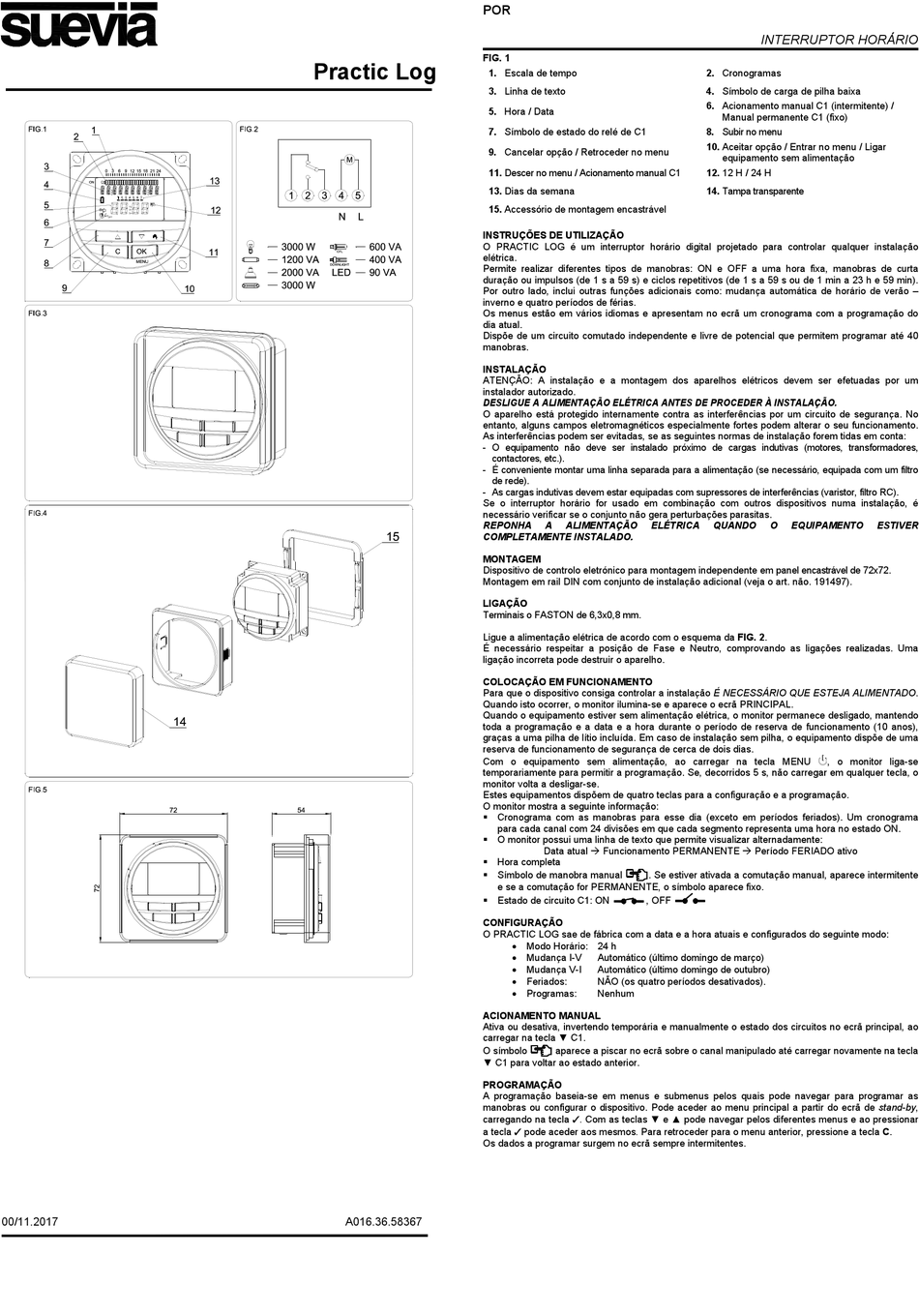

FIG. 1
Practic Log
INSTRUÇÕES DE UTILIZAÇÃO
O PRACTIC LOG é um interruptor horário digital projetado para controlar qualquer instalação
elétrica.
Permite realizar diferentes tipos de manobras: ON e OFF a uma hora fixa, manobras de curta
duração ou impulsos (de 1 s a 59 s) e ciclos repetitivos (de 1 s a 59 s ou de 1 min a 23 h e 59 min).
Por outro lado, inclui outras funções adicionais como: mudança automática de horário de verão –
inverno e quatro períodos de férias.
Os menus estão em vários idiomas e apresentam no ecrã um cronograma com a programação do
dia atual.
Dispõe de um circuito comutado independente e livre de potencial que permitem programar até 40
manobras.
INSTALAÇÃO
ATENÇÃO: A instalação e a montagem dos aparelhos elétricos devem ser efetuadas por um
instalador autorizado.
DESLIGUE A ALIMENTAÇÃO ELÉTRICA ANTES DE PROCEDER À INSTALAÇÃO.
O aparelho está protegido internamente contra as interferências por um circuito de segurança. No
entanto, alguns campos eletromagnéticos especialmente fortes podem alterar o seu funcionamento.
As interferências podem ser evitadas, se as seguintes normas de instalação forem tidas em conta:
- O equipamento não deve ser instalado próximo de cargas indutivas (motores, transformadores,
- É conveniente montar uma linha separada para a alimentação (se necessário, equipada com um filtro
- As cargas indutivas devem estar equipadas com supressores de interferências (varistor, filtro RC).
Se o interruptor horário for usado em combinação com outros dispositivos numa instalação, é
necessário verificar se o conjunto não gera perturbações parasitas.
REPONHA
COMPLETAMENTE INSTALADO.
MONTAGEM
Dispositivo de controlo eletrónico para montagem independente em panel encastrável de 72x72.
Montagem em rail DIN com conjunto de instalação adicional (veja o art. não. 191497).
LIGAÇÃO
Terminais o FASTON de 6,3x0,8 mm.
Ligue a alimentação elétrica de acordo com o esquema da FIG. 2.
É necessário respeitar a posição de Fase e Neutro, comprovando as ligações realizadas. Uma
ligação incorreta pode destruir o aparelho.
COLOCAÇÃO EM FUNCIONAMENTO
Para que o dispositivo consiga controlar a instalação É NECESSÁRIO QUE ESTEJA ALIMENTADO.
Quando isto ocorrer, o monitor ilumina-se e aparece o ecrã PRINCIPAL.
Quando o equipamento estiver sem alimentação elétrica, o monitor permanece desligado, mantendo
toda a programação e a data e a hora durante o período de reserva de funcionamento (10 anos),
graças a uma pilha de lítio incluída. Em caso de instalação sem pilha, o equipamento dispõe de uma
reserva de funcionamento de segurança de cerca de dois dias.
Com o equipamento sem alimentação, ao carregar na tecla MENU
temporariamente para permitir a programação. Se, decorridos 5 s, não carregar em qualquer tecla, o
monitor volta a desligar-se.
Estes equipamentos dispõem de quatro teclas para a configuração e a programação.
O monitor mostra a seguinte informação:
 Cronograma com as manobras para esse dia (exceto em períodos feriados). Um cronograma
 O monitor possui uma linha de texto que permite visualizar alternadamente:
 Hora completa
 Símbolo de manobra manual
 Estado de circuito C1: ON
CONFIGURAÇÃO
O PRACTIC LOG sae de fábrica com a data e a hora atuais e configurados do seguinte modo:
ACIONAMENTO MANUAL
Ativa ou desativa, invertendo temporária e manualmente o estado dos circuitos no ecrã principal, ao
carregar na tecla ▼ C1.
O símbolo
▼ C1 para voltar ao estado anterior.
PROGRAMAÇÃO
A programação baseia-se em menus e submenus pelos quais pode navegar para programar as
manobras ou configurar o dispositivo. Pode aceder ao menu principal a partir do ecrã de stand-by,
carregando na tecla ✓. Com as teclas ▼ e ▲ pode navegar pelos diferentes menus e ao pressionar
a tecla ✓ pode aceder aos mesmos. Para retroceder para o menu anterior, pressione a tecla C.
Os dados a programar surgem no ecrã sempre intermitentes.
A016.36.58367
1. Escala de tempo
3. Linha de texto
5. Hora / Data
7. Símbolo de estado do relé de C1
9. Cancelar opção / Retroceder no menu
11. Descer no menu / Acionamento manual C1
13. Dias da semana
15. Accessório de montagem encastrável
contactores, etc.).
de rede).
A ALIMENTAÇÃO ELÉTRICA
para cada canal com 24 divisões em que cada segmento representa uma hora no estado ON.
Data atual  Funcionamento PERMANENTE  Período FERIADO ativo
. Se estiver ativada a comutação manual, aparece intermitente
e se a comutação for PERMANENTE, o símbolo aparece fixo.
, OFF
 Modo Horário: 24 h
 Mudança I-V
Automático (último domingo de março)
 Mudança V-I
Automático (último domingo de outubro)
 Feriados:
NÃO (os quatro períodos desativados).
 Programas:
Nenhum
aparece a piscar no ecrã sobre o canal manipulado até carregar novamente na tecla
INTERRUPTOR HORÁRIO
2. Cronogramas
4. Símbolo de carga de pilha baixa
6. Acionamento manual C1 (intermitente) /
Manual permanente C1 (fixo)
8. Subir no menu
10. Aceitar opção / Entrar no menu / Ligar
equipamento sem alimentação
12. 12 H / 24 H
14. Tampa transparente
QUANDO O EQUIPAMENTO ESTIVER
, o monitor liga-se
