SUEVIA DigiLog Gebrauchsanleitung

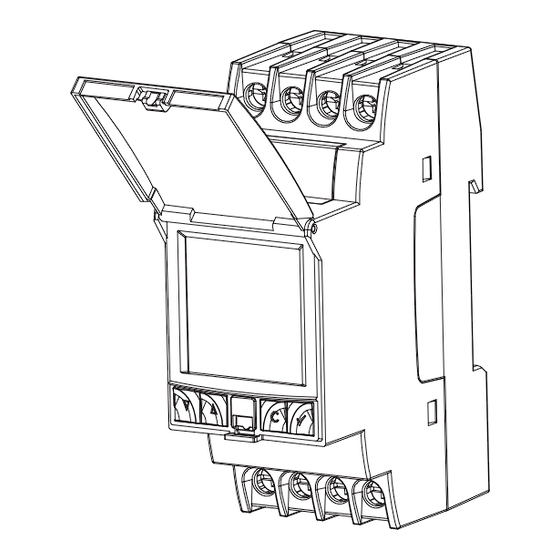

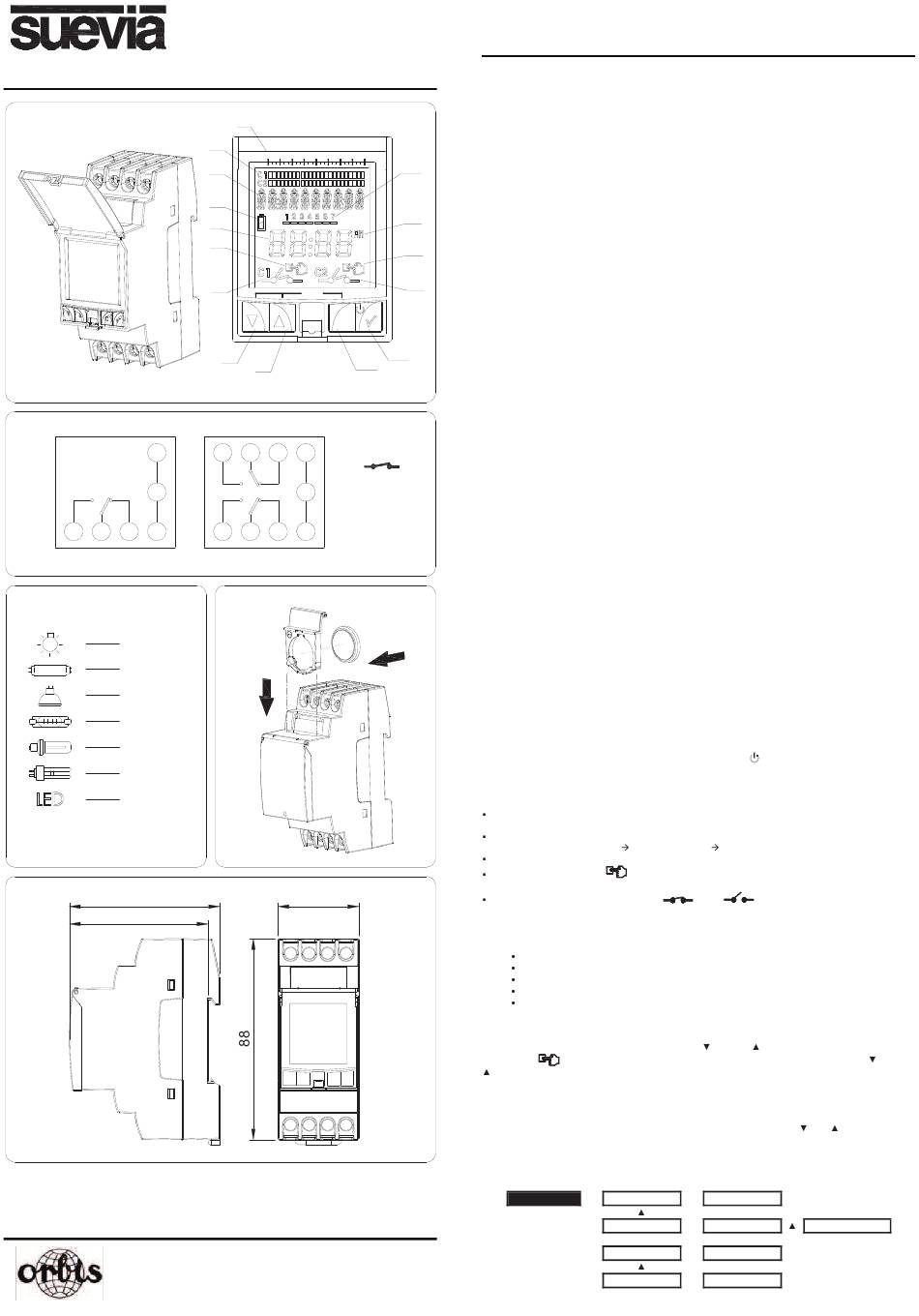

Abb.1 / FIG.1
Abb.2 / FIG.2
L
~
1 2 3 N
DigiLog
Abb.3 / FIG.3
3000 W
1200 VA
2000 VA
3000 W
600 VA
400 VA
90 VA
Abb.5 / FIG.5
65
60
00/09.2018
ORBIS Zeitschalttechnik GmbH
Robert-Bosch-Straße 3 D-71088 Holzgerlingen
Telefon 07031/8665-0 Fax 07031/8665-10
E-mail: info@orbis-zeitschalttechnik.de
http://www.orbis-zeitschalttechnik.de
DigiLog / DigiLog 2
1
2
0 3 6 9 12 15 18 21 24
3
4
5
6
7
RESET MENU
C1
C2
C
8
10
9
4 5 6 L
ON
C1 ON 1 - 2
~
C2 ON 4 - 5
1 2 3 N
DigiLog 2
Abb.4 / FIG.4
35
A016.17.58653
DEU
Abb.1
1. Zeitskala
3. Textzeile
5. Uhrzeit / Datum
7. Symbol für Relaisstatus C1
9. Nach oben im Menü / Handbetätigung C2
15
11. Option bestätigen / Menü aufrufen / Gerät
ohne Stromzufuhr einschalten
13. Handbetätigung C2 (blinkt) /
Handbetätigung C2 permanent (leuchtet
14
konstant)
15. Wochentage
13
GEBRAUCHSANLEITUNG
DigiLog / DigiLog 2 sind digitale Verteilerschaltuhren zur Kontrolle von elektrischen Anlagen.
12
Die Geräte verfügen über die Möglichkeit verschiedene Aktionen durchzuführen: ON und OFF zu
einer festgelegten Zeit, kurze Funktionsabläufe oder Impulse (1 bis 59 Sekunden) und sich
wiederholende Zyklen (1 bis 59 Sekunden oder 1 Minute bis 23 Stunden und 59 Minuten). Wenn man
über DigiLog 2 verfügt, können alle Aktionen für Kanal 1 sowie Kanal 2 ausgeführt werden.
Andererseits verfügen die Geräte über weitere zusätzliche Funktionen wie: automatische Sommer-
und Winterzeitumstellung, 4 Urlaubsperioden, einstellbare Helligkeit des Bildschirms.
11
Die Menüs stehen in mehreren Sprachen zur Verfügung und die Programmierung des laufenden
Tages wird mit einem Chronogramm auf dem Bildschirm angezeigt.
Verfügt über 1 (DigiLog) oder 2 (DigiLog 2) unabhängige und potenzialfreie Schaltkreise, die die
Programmierung von bis zu 40 Aktionen für Kanal 1 und/oder Kanal 2 ermöglichen.
INSTALLATION
ACHTUNG: Die Installation und Montage der elektrischen Geräte sollte von einem zugelassenen
Installateur ausgeführt werden.
BEVOR SIE MIT DER INSTALLATION BEGINNEN BITTE DEN STROM ABSCHALTEN .
Das Gerät verfügt über ein internes Schutzsystem gegen Interferenzen. Trotzdem können besonders
starke Felder den Betrieb beeinträchtigen. Die Interferenzen können vermieden werden, wenn man
bei der Installation die folgenden Regeln beachtet:
- Das Gerät darf nicht in der Nähe von induktiven Lasten installiert werden (Motoren, Transformatoren,
Schützen usw.)
- Es ist empfehlenswert eine separate Zuleitung vorzusehen (wenn nötig mit Netzfilter).
- Die induktiven Lasten müssen über Entstörungssysteme verfügen (Varistor, RC Filter).
Wenn die Zeitschaltuhr zusammen mit anderen Geräten in derselben Anlage benutzt wird, sollte
nachgeprüft werden, dass das zusammengestellte System keine parasitären Störungen hervorruft.
STROMZUFUHR WIEDERHERSTELLEN, WENN DAS GERÄT VOLLKOMMEN INSTALLIERT IST.
MONTAGE
Elektronisches Kontrollgerät für unabhängige Montage in Schaltschrank mit symmetrischem Profil
von 35 mm, gemäß Norm EN 60715 (DIN-Schiene).
ANSCHLUSS
Stromzufuhr gemäß Schema auf Abb. 2 anschließen.
Es muss die Stellung von Phase und Nullleiter beachtet werden, bitte die ausgeführten Anschlüsse
nachprüfen. Ein falscher Anschluss kann das Gerät beschädigen.
INBETRIEBNAHME
Damit das Gerät die Anlage kontrollieren kann, MUSS ES STROMZUFUHR ERHALTEN, dann
erleuchtet sich das Display und der HAUPTBILDSCHIRM erschein.
Wenn das Gerät keine Stromzufuhr erhält, bleibt das Display ausgeschaltet, aber dank der
integrierten Lithiumbatterie wird die gesamte Programmierung, sowie Uhrzeit und Datum, für die
Periode der Gangreserve (4 Jahre) beibehalten. Wenn das Gerät ohne Batterie installiert wird,
verfügt es über eine Back-up Gangreserve für ca. 48 Stunden.
Wenn man bei ausgeschaltetem Gerät die Taste MENÜ
vorübergehend ein um die Programmierung zu ermöglichen. Wenn nach 5 Sekunden keine Taste
gedrückt wird, schaltet sich das Display erneut aus.
Diese Geräte verfügen über 4 Tasten zur Einstellung und Programmierung.
Das Display zeigt folgende Information an:
Chronogramm der Aktionen des jeweiligen Tages (außer Feiertage). Ein Chronogramm
Kanal mit 24 Unterteilungen, bei denen jedes Segment 1 Stunde in ON repräsentiert.
Das Display verfügt über eine Textzeile, die abwechselnd Folgendes anzeigt:
Aktuelles Datum
Komplette Uhrzeit
Symbol für Handbetrieb
Dauerschaltung leuchtet es konstant.
Zustand der Schaltkreise C1 / C2: ON
KONFIGURATION
DigiLog / DigiLog 2 werden mit aktuellem Datum und Uhrzeit in folgender Weise programmiert vom
Werk geliefert:
Uhrzeitmodus: 24 Std.
Wechsel I-V:
Wechsel V-I:
Feiertage:
Programme:
HANDBETRIEB
Aktiviert oder deaktiviert, vom Hauptbildschirm aus wird der Status der Schaltkreise manuell
vorübergehend umgeschaltet, wenn man die Taste
Das Symbol blinkt auf dem Display über dem manipulierten Kanal bis wir die Taste
C2 erneut drücken und zum vorherigen Status zurückkehren.
PROGRAMMIERUNG
Die Programmierung basiert auf Menüs und Untermenüs, durch die wir navigieren können, um
Aktionen zu programmieren oder das Gerät einzustellen. Vom Stand-by-Screen aus erhält man
Zugang zum Hauptmenü, indem man die Taste ✓ drückt. Mit den Tasten
durch die verschiedenen Menüs und erhalten Zugang, indem wir die Taste ✓ drücken. Um zum
vorherigen Menü zurückzukehren, drücken wir die Taste C.
Die zu programmierenden Daten blinken auf dem Bildschirm.
Die Struktur der Menüs ist folgende:
PROGRAMME
2. Chronogramme
4. Batterieanzeige
6. Handbetätigung C1 (blinkt) / Handbetätigung
C1 permanent (leuchtet konstant)
8. Nach unten im Menü / Handbetätigung C1
10. Option abbrechen / zurück im Menü
12. Symbol für Relaisstatus C2
14. 12 Std. / 24 Std.
DAUERBETRIEB Aktive FEIERTAGSPERIODE
. Wenn eine manuelle Schaltung aktiv ist, blinkt das Symbol, bei
, OFF
automatisch (letzter Sonntag im März)
automatisch (letzter Sonntag im Oktober)
NEIN (alle 4 Perioden deaktiviert)
keine
C1 oder
ENTER PXX
✓ ✓
✓
LÖSCHEN EDITIEREN
✓ ✓
ALLE NEIN TYP
✓
ALLE JA KANAL
ZEITSCHALTUHR
drückt, schaltet sich das Display
pro
C2 drückt.
C1 oder
und bewegen wir uns
LÖSCHEN
