Elektrische Installation

Stromversorgung

24 VDC ±10 % (max. Strom 150 mA).
Die Stromversorgung muss galvanisch getrennt sein. Darüber hinaus dürfen die angegebenen Spannungsabweichun-
gen von ±10 % nicht überschritten werden.

Verdrahtung

Der Durchflussmesser AMFLO
®
Adernfarbe:

Funktion:

gelb
Impulsausgang
rosa
Statusausgang
grün
Impuls-/Statusausgang Common
braun
24 VDC (Stromversorgung)
blau
GND (Stromversorgung)
Wegen möglicher Kondensation am Gerät muss die Anschlussleitung nach unten zeigen. Wenn die restliche Leitung im Bogen nach oben
geführt wird, tropft Kondensat ab.

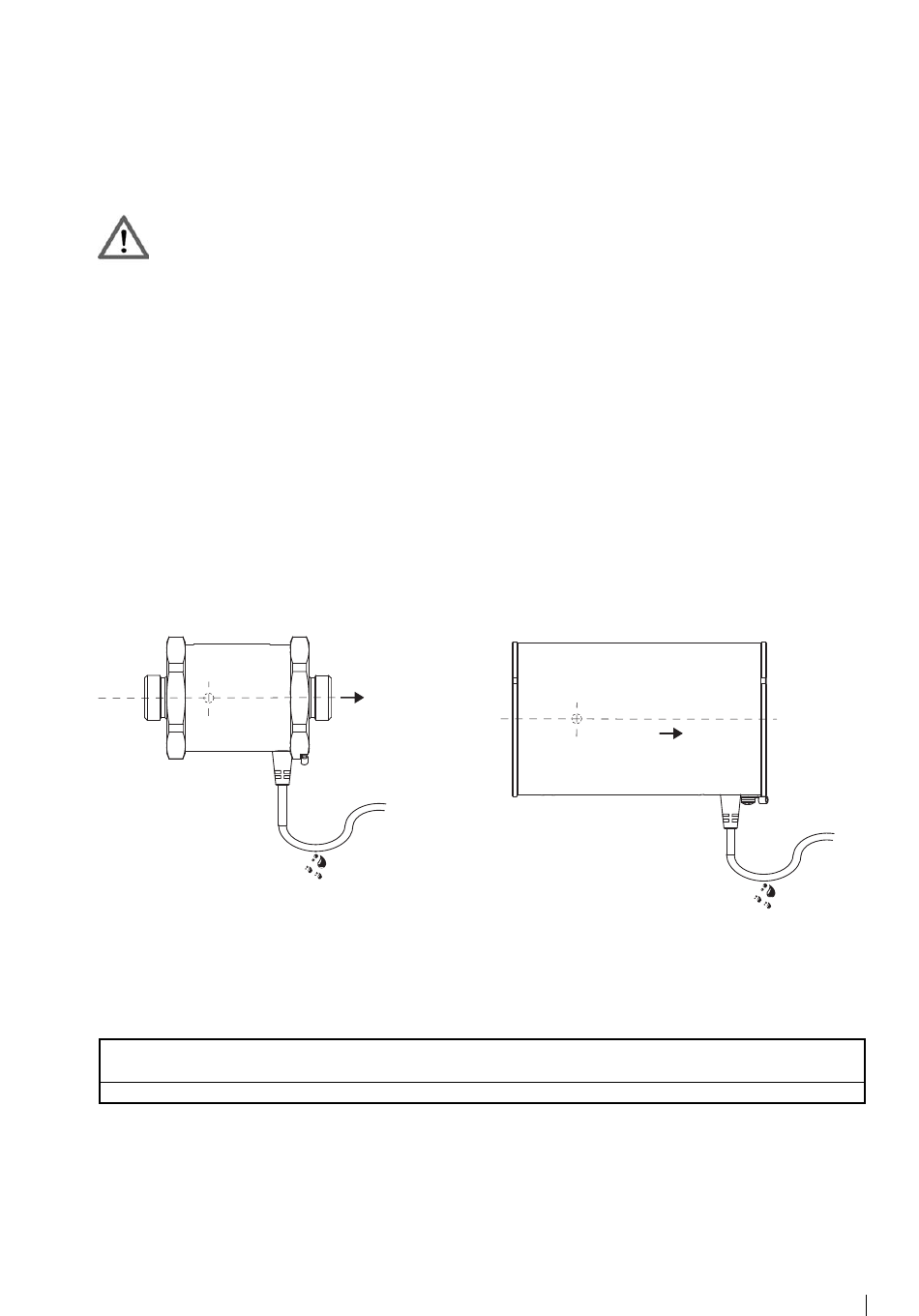

Korrekte Installation bei horizontaler Montage:
DN 15...25
oben
unten
Impulsausgang:
Modus:
max. Strom/max. Spannung:
Max. Ausgangsfrequenz:
Nennweite DN
mm
Zoll
Impulswert
ml
AMFLO
®
MAG Smart
MAG Smart wird wie folgt an einen Wärme- und Durchflusszähler angeschlossen:
Durchflussrichtung
passiv (solid state relais)
50 mA, 48 V
200 Hz
15
20
25
1/2
3/4
1
5
10
15
DN 32...100
oben
Durchflussrichtung
unten
32
40
50
1 1/4
1 1/2
2
25
35
50
65
80
100
2 1/2
3
4
85
130
200
7
