Installation - Franke FMA 804 I F BK Installations- Und Gebrauchsanweisung

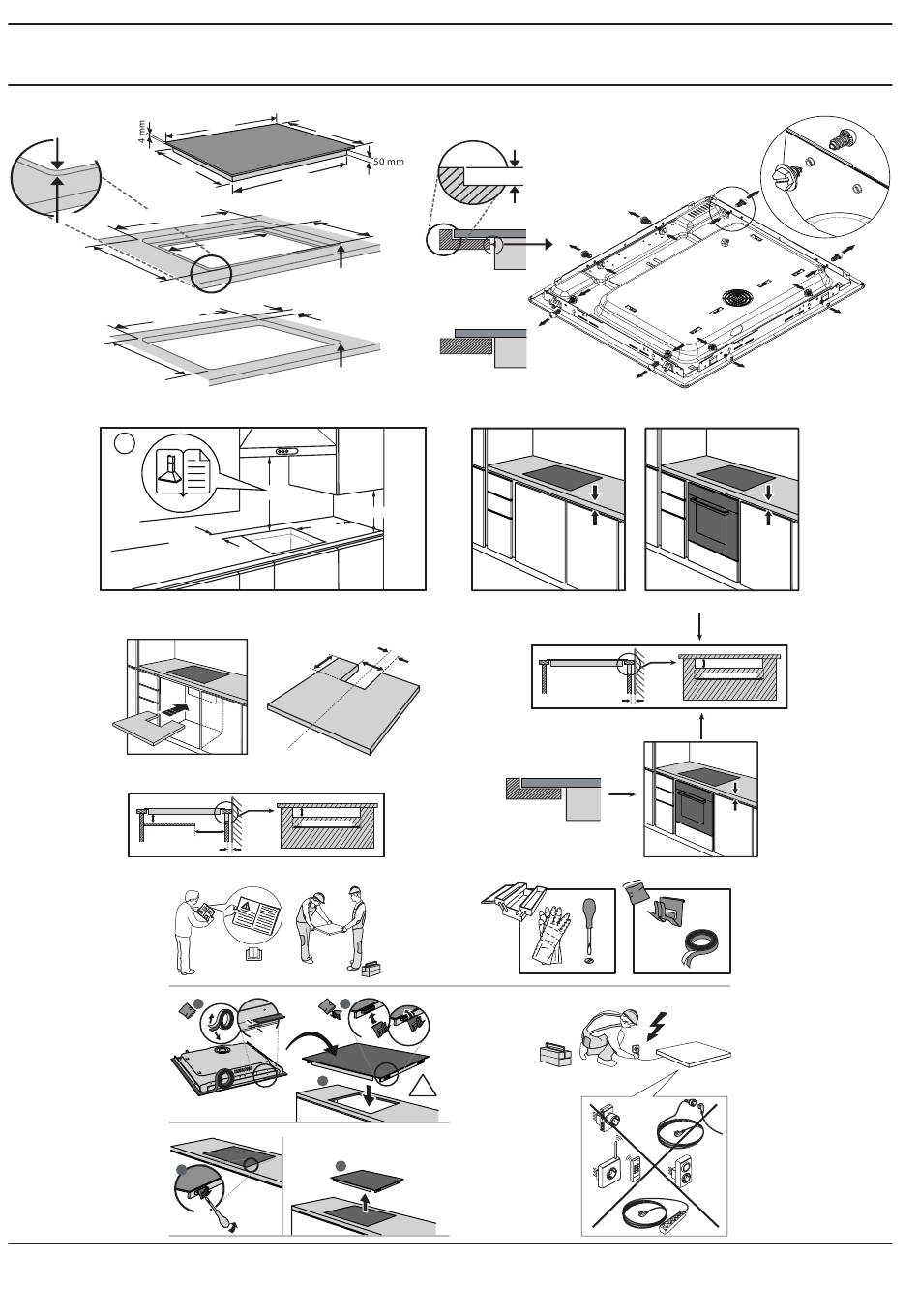

INSTALLATION

R = Max. 5 mm
479 mm
R = 6,5 mm
773 0 mm
+ 2
513 0 mm
+ 2
750 0 mm
+ 2
Min. 480 mm
Max. 492 mm
i
Min. 35 mm
min. 10 mm
min. 20 mm
1
770 mm
510 mm
743 mm
Min. 480 mm
Max. 492 mm
750 mm
0
+ 2
A
R = 6.5 mm
Min. 35 mm
R = Max. 10 mm
L
Min. 400 mm
Min.100 mm
90 mm
120 mm
min. 45 mm
min. 550 mm
60 mm
1
2
x4
2mm
4
3
3
2
x4
A
6mm
45 mm
2
1
90°C
– 6 –
12 mm -
No Max.
min. 45 mm
min. 550 mm
min. 20 mm
32 mm -
No Max.
x4
28 mm -
No Max.
