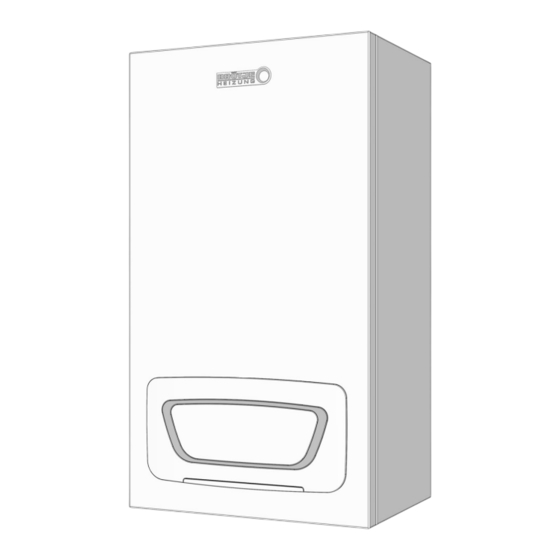

- Seite 1 Deutschland Bedienungsanleitung Gas-Brennwertkessel WGB-M EVO 20 i...
- Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.
- Seite 3 Allgemeines ................. .32 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 4 Index ................... . 44 WGB-M EVO 20 i...
- Seite 5 Personen-, Umwelt- und Sachschäden! Wichtig: Alle Elektroarbeiten dürfen ausschließlich durch Elektrofachkräfte bzw. Elektrofachkräfte für festgelegte Tätigkeiten durchgeführt werden. Gefahr! Vergiftungsgefahr! Verwenden Sie Wasser aus der Heizungsanlage niemals als Trinkwasser! Es ist durch Ablagerungen verunreinigt. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 6 Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Gefahr! Bei Schäden an der Heizungsanlage darf diese nicht weiterbetrieben werden! WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 7 Vorsicht! Verbrennungsgefahr! Die Ausblaseleitung des Sicherheitsventils muss stets offen sein, so dass während des Heizbetriebes aus Sicherheitsgründen Wasser austreten kann. Die Betriebsbereitschaft des Sicherheitsventils muss von Zeit zu Zeit überprüft werden. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 8 Gerät. Keine oder unzureichende Wartung des Gerätes. 1.3.2 Pflichten des Fachhandwerkers Der Fachhandwerker ist verantwortlich für die Installation und die erstmalige Inbetriebnahme des Gerätes. Der Fachhandwerker hat folgende Anweisungen zu befolgen: WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 9 Lassen Sie sich Ihre Anlage vom Fachhandwerker erklären. Lassen Sie die erforderlichen Prüf- und Wartungsarbeiten von einem qualifizierten Fachhandwerker durchführen. Die Anleitungen in gutem Zustand in der Nähe des Gerätes aufbewahren. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 10 Sicherheit der Benutzer erhöhen, Probleme vermeiden und den ordnungsgemäßen Betrieb des Gerätes sicherstellen. Gefahr! Gefährliche Situationen, die zu schweren Verletzungen führen können. Stromschlaggefahr! Gefahr eines elektrischen Schlages. Warnung! Gefährliche Situationen, die zu leichten Verletzungen führen können. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 11 2 Über dieses Handbuch Vorsicht! Gefahr von Sachschäden. Wichtig: Bitte beachten Sie diese wichtigen Informationen. Verweis: Bezugnahme auf andere Anleitungen oder Seiten in dieser Dokumentation. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 12 Wärmetauscher zur Anlagentrennung eingesetzt werden. 3.1.3 Anforderungen an das Heizungswasser Zur Vermeidung von Korrosionsschäden in der Heizungsanlage ist Heizungswasser in Trinkwasserqualität unter Berücksichtigung der Anforderungen gemäß VDI-Richtlinie 2035 „Vermeidung von Schäden in Warmwasser-Heizanlagen“ zu verwenden. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 13 (1) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30°C, für Niedertempera turkessel von 37°C und für andere Heizgeräte von 50°C. (2) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60°C am Heizgeräteeinlass und eine Vorlauftemperatur von 80°C am Heizgeräteauslass. Verweis: Kontaktdetails auf der Rückseite. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 14 Der bereits vorkonfigurierte und integrierte zweite Mischerheizkreis ermöglicht die Anbindung an eine Heizungsanlage mit zwei getrennten unabhängigen Heizkreisen. Hauptkomponenten Abb.1 Übersichtszeichnung WGB-M EVO 1 Bedienfeldklappe 2 Bedienfeld 3 Kurzanleitung im Einschub 4 Abgasstutzen mit Prüföffnungen 5 Schnellentlüfter WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 15 Einstellebene aktiv Heizung ausgeschaltet (Sommer/Winter-Umschaltautomatik oder Heizgrenzenautomatik aktiv) Zubehör und Optionen 4.4.1 Raumgerät RGP Bei Einsatz des Raumgerätes RGP (Zubehör) ist die ferngesteuerte Einstellung aller an der Bedieneinheit einstellbarer Reglerfunktionen möglich. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 16 Die Anzeige ist strukturiert in eine Navigationsleiste, eine Statusleiste und den Arbeitsbereich. XXXXXXX 14:32 XXXXXXXXX 35°C Wichtig: XXXXXXXXX 33°C Im Ruhezustand wird die aktuelle Raumtemperatur angezeigt. XXXXXXXXXXXX 18°C XXXXXXXXXXXX 55°C XXXXX XXXXXXXXX RA-0000940 WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 17 Werte übernommen werden. Werden für ca. 8 Minuten keine Einstellungen vorgenommen, wird automatisch die Grundanzeige aufgerufen, ohne dass zuvor geänderte Werte übernommen werden. Weitere Informationen siehe Vorgehen bei der Programmierung, Seite 18 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 18 Mit den Standardeinstellungen kann der WGB-M EVO ohne weitere Einstellungen in Betrieb genommen werden. Für die Einstellung z.B. eines Bedienung beachten. individuellen Zeitprogramms bitte das Kapitel Weitere Informationen siehe Ändern von Parametern, Seite 17 WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 19 Jeden Sonntag bei der 1. Ladung des Trinkwassers wird die Legionellenfunktion aktiviert; d.h. es wird das Trinkwasser einmalig auf ca. 65 °C erhitzt um evtl. vorhandene Legionellen abzutöten. Komfort-Raumsollwert einstellen Hier wird beschrieben, wie Sie den Komfort-Raumsollwert einstellen. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 20 2. Menüpunkt Wartung aufrufen. 3. OK-Taste drücken. 4. Parameter Handbetrieb aufrufen (Prog.-Nr. 7140). 5. OK-Taste drücken. 6. Parameter Ein auswählen. 7. OK-Taste drücken. 8. Durch Drücken der Betriebsarttaste Heizbetrieb die Programmierung verlassen. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 21 1. Phase Aus 22:00 (h/min) 2. Phase Ein --:-- (h/min) 2. Phase Aus --:-- (h/min) 3. Phase Ein --:-- (h/min) 3. Phase Aus --:-- (h/min) Kopieren? Nein Standardwerte Nein Nein | Ja 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 22 Ebene Standardwert Sollwert Solarbeheizung 2055 26°C Sollwert Erzeugerbeheizung 2056 22°C Kessel Prog.-Nr. Ebe Standardwert Sollwert Handbetrieb 2214 60 °C Fehler Prog.-Nr. Ebene Standardwert Meldung 6700 SW Diagnosecode 6705 FA Phase Störstellung 6706 WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 23 Uhrzeit und Datum einstellen Die Regelung besitzt eine Jahresuhr mit Einstellmöglichkeiten für Uhrzeit, Tag/Monat und Jahr. Damit die Heizprogramme gemäß vorher durchgeführter Programmierung ablaufen, müssen Uhrzeit und Datum zuvor korrekt eingestellt werden. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 24 Heizphasen wird auf den Reduziertsollwert geheizt. Bevor ein Zeitprogramm eingestellt wird, müssen die Einzeltage (Mo, Di, usw.) oder Tagesgruppen (Mo - So, Mo - Fr, Sa -So) ausgewählt werden, an denen das Zeitprogramm geändert werden soll. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 25 Zeitprogramme einstellen, Seite 24 1. Schritte 1-16 des Abschnitts ausführen. 2. Am Drehknopf "Kopieren?" aufrufen. 3. OK-Taste drücken. 4. Am Drehknopf "Tag" aufrufen, auf den das Zeitprogramm kopiert werden soll. 5. OK-Taste drücken. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 26 Abwesenheit) und für den Frostschutzsollwert (Verhinderung zu starken Absinkens der Raumtemperatur) können unabhängig für die Heizkreise eingestellt werden. 1. OK-Taste drücken. Endbenutzer . => Es erscheint die Anzeige WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 27 Diese wird bei der Inbetriebnahme vom Heizungsfachmann voreingestellt (Grundeinstellung: 1,24). Es gilt: je kälter die Außentemperatur, desto höher die Vorlauf- Temperatur. Abb.4 Heizkennlinie 2,74 2,24 °C 1,74 1,24 0,76 0,24 °C RA-sRE036B AT Außentemperatur VT Vorlauftemperatur 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 28 Sommerbetrieb zur Folge. Senkung des Temperaturwertes bewirkt eine spätere Umschaltung Eine auf den Winterbetrieb; die Umschaltung auf den Sommerbetrieb erfolgt früher. 1. OK-Taste drücken. => Es erscheint die Anzeige Endbenutzer . WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 29 1. Die Informationstaste drücken. Raum- und Außentemperatur Fehler- oder Wartungsmeldungen Wichtig: Treten keine Fehler auf und liegen keine Wartungsmeldungen vor, werden diese Informationen nicht angezeigt. 6.3.1 Diagnose Erzeuger Auswahl verschiedener Parameter zu Diagnosezwecken. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 30 Kollektorüberhitzschutz und Pumpe Aus Ladung Trinkwasser Einstrahlung ungenügend Tab.5 Status-Tabelle Trinkwasser Folgende Meldungen sind bei Trinkwasser möglich: Anzeige Abhängig von Nicht vorhanden Handbetrieb aktiv Handbetrieb aktiv Push, Legionellenfunktion Push, Nenn-Sollwert Ladung, Legionellen-Sollwert Legionellenfunktion aktiv WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 31 Ausschaltoptimierung Heizbetrieb Reduziert Schaltprogramm, Ferienprogramm, Be triebsart, Präsenztaste, H1 Raumfrostschutz aktiv Ferienprogramm, Betriebsart, H1 Sommerbetrieb Tages-Eco aktiv Absenkung Reduziert Schaltprogramm, Ferienprogramm, Be triebsart, Präsenztaste, H1 Absenkung Frostschutz Ferienprogramm, Betriebsart, H1 Raumtemp’begrenzung 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 32 Heizungsfachmann kann die Restlebensdauer der einzelnen sicherheitsrelevanten Bauteile ermittelt werden. Bei einer überschrittenen Lebensdauer empfiehlt die Fa. BRÖTJE den Austausch der jeweiligen Bauteile. Wichtig: Weiterführende Informationen findet der Heizungsfachmann im Installationshandbuch des WGB-M EVO. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 33 Der Wert sollte zwischen 1,0 und 2,5 bar liegen. 7. Erst Wasserhahn zudrehen, dann KFE-Hahn schliessen . 8. Wasserschlauch entfernen. 9. Schutzkappe wieder auf KFE-Hahn aufsetzen. 10. Am Betriebsschalter den WGB-M EVO wieder einschalten. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 34 7 Wartung 11. Heizungsanlage auf Dichtheit kontrollieren: Prüfen Sie, ob irgendwo im Haus Wasser aus der Heizungsanlage austritt. Wichtig: Falls die Heizkörper nicht warm werden: Heizkörper entlüften. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 35 Schornsteinfeger-Funktion aktiv Schornsteinfeger-Funktion deaktivieren Wasserdruck zu hoch Wasserdruck prüfen und ggf. Wasser ablassen Wasserdruck zu niedrig Wasserdruck prüfen und ggf. Wasser auffüllen Sitherm Pro Berechnung Tritt der Fehler erneut auf, Heizungsfachmann benachrichti 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 36 Heizprogramm ändern. Trinkwasser wird nicht warm Trinkwasser-Nennsollwert zu niedrig ein Trinkwasser-Nennsollwert überprüfen und gestellt. ggf. erhöhen. Trinkwasserbetrieb nicht aktiviert. Trinkwasserbetrieb aktivieren. Störabschaltung Siehe Fehlercodetabelle Entriegeln Bei wiederholtem Abschalten einen Hei zungsfachmann benachrichtigen WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 37 Betriebsschalters, solange sich kein Wasser in der Heizungsanlage befindet! Die Pumpen laufen sonst heiß und werden zerstört. 9.1.2 Trinkwasserspeicher außer Betrieb nehmen Warnung! Die Außerbetriebnahme des Speichers ist von einem Installationshandbuch )! Heizungsfachmann durchzuführen (siehe 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 38 Der Hersteller verpflichtet sich zu einem fachgerechten Recycling. Wichtig: Das Recycling des Gerätes erfolgt in einem Entsorgungsunternehmen. Wenn möglich sind die Materialien, speziell die Kunststoffe, gekennzeichnet. Somit ist eine sortenreine Wiederverwertung möglich. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 39 Die Zeitprogramme der Regelung ermöglichen ein zeitgenaues Heizen. Während Ihrer Abwesenheit und nachts wird nach Ihren Vorgaben die Heizungsanlage im Absenkbetrieb gefahren. Durch Außentemperatur- gesteuerte Umstellung zwischen Winter- und Sommer-Betrieb wird der Heizbetrieb bei warmen Außentemperaturen automatisch eingestellt. 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 40 Sie die Trinkwassererwärmung an der Bedienungseinheit der Regelung ab. Einhebelmischer Wenn Sie kaltes Wasser entnehmen wollen, drehen Sie den Einhebelmischer ganz bis zum Anschlag auf „Kalt“, da sonst außerdem warmes Wasser mitfließt. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 41 Produktdatenblatt für Temperaturregelung Markenname – Produktname WGB-M EVO mit Außentempera mit Raumgerät mit Außentempera turfühler (Ausliefe turfühler und Raum rungszustand) gerät RGx Klasse Beitrag zum Energieeffizienz-Index Hzg (1) RGx = Raumgerät z.B. Basic/Top 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 42 Dimensionierung der Produkte im Verhältnis zu Größe und Eigenschaften des Gebäudes beeinflusst. AD-3000743-01 Der Wert der Raumheizungs-Energieeffizienz des Vorzugsraumheizgerätes in %. Der Faktor zur Gewichtung der Wärmeleistung der Vorzugs- und Zusatzheizgeräte einer Verbundanlage gemäß der folgenden Tabelle. WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 43 PSUP/(Prated+Psup) = 0,25 => Interpolierter Wert für “II”, Verbundanlage mit Warmwasserspeicher (Kurve 2) = 0,78 0,25 Psup/(Prated+Psup) RA-0000413 Tab.10 Wirkungsgrad der Anlage Markenname – Produktname WGB-M EVO 20 Regelung ISR Plus mit Außentemperaturfühler 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 44 Zeitprogramm ........24 WGB-M EVO 20 i...
- Seite 45 Index 7703000 - 03 - 15072019 WGB-M EVO 20 i...
- Seite 46 Index WGB-M EVO 20 i 7703000 - 03 - 15072019...
- Seite 47 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
- Seite 48 August Brötje GmbH | 26180 Rastede | broetje.de 7703000 - 03 - 15072019...
