Optimierung des Empfangs

FM (=UKW)
Die (mitgelieferte) FM (=UKW)-Antenne in die
FM ANTENNA (UKW Antennen)-Buchsen
einstecken.
AM (MW)
Die (mitgelieferte) Ringantenne an die AM
(MW) LOOP ANTENNA (Ringantennen)-
Eingänge anschließen.
A. ANSCHLUSS IHRES
FERNSEHERS
Das Gerät kann je nach Bauart Ihres
Fernsehers in verschiedenen Varianten an Ihr
Fernsehgerät angeschlossen werden.
SCART Kabel
Verwenden Sie das SCART Kabel (nicht
mitgeliefert), verbinden Sie das Gerät und Ihren
Fernseher mit dem SCART Kabel.
oder
RCA Audio/Videokabel
Benutzen Sie das Audio/Video-Kabel (nicht
mitgeliefert). Verbinden Sie die VIDEO OUT-
Buchsen und die linke/rechte AUDIO OUT-
Buchse an dem Gerät mit den VIDEO IN-
Buchsen und der linken/rechten AUDIO IN-
Buchse an Ihrem Fernseher.
oder
S-Video-Kabe l
Verwenden Sie ein S-Video-Kabel (nicht
mitgeliefert) und das Audio-Kabel (nicht
mitgeliefert).
1. Verwenden Sie ein S-Video-Kabel, um die S-
VIDEO (DVD)-Buchse an Ihrem Gerät mit
der S-VIDEO IN-Buchse an Ihrem Fernseher
zu verbinden.
2. Danach verbinden Sie mit dem Audio-Kabel
die linke/rechte AUDIO OUT-Buchse an dem
Gerät mit der linken/rechten AUDIO IN-
Buchse an Ihrem Fernseher.
oder
3 Phono/Scart-Kabel
Benutzen Sie das 3 Phono/Scart-Kabel (nicht
mitgeliefert) und verbinden Sie die VIDEO OUT-
Buchsen und die linke/rechte AUDIO OUT-
Buchse an dem Gerät mit dem Scart an Ihrem
Fernseher.
Downloaded From TheatreSystem-Manual.com Manuals

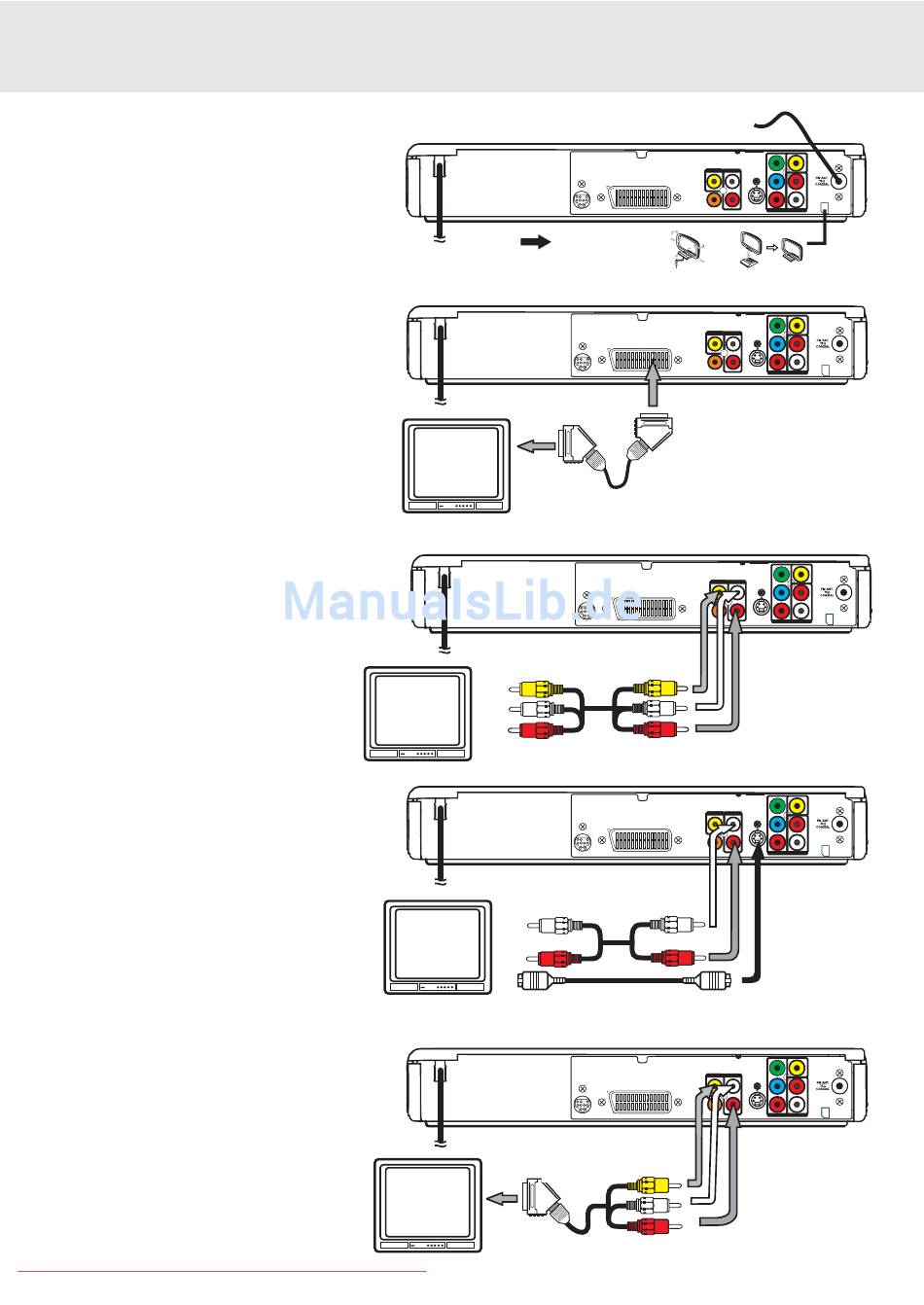

ANSCHLUSS DES GERÄTES
