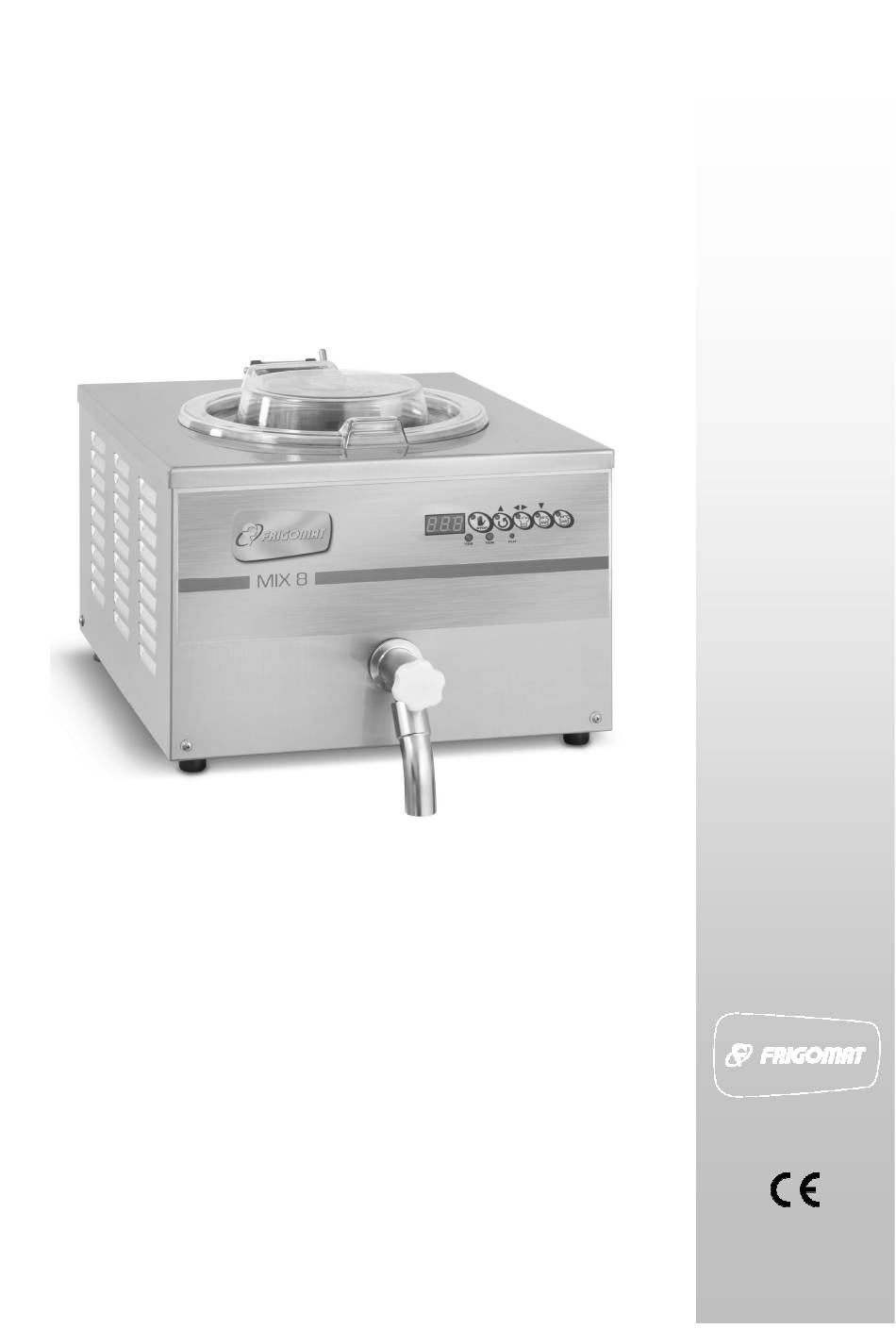

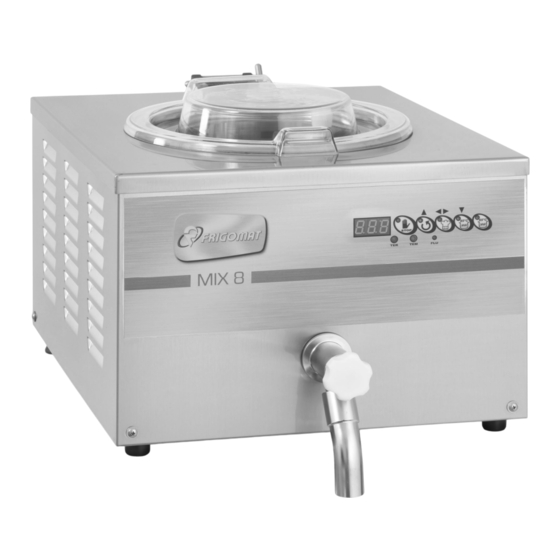

- Seite 1 MIX8 S.05 Manuale di installazione uso e manutenzione Installation, use and maintenance guide Manuel d’instruction et de maintenance Gebrauchsanweisung und wartungshandbuch M04.38310 - R2018.05.08 Manual de uso y mantenimiento Istruzioni originali Original instructions Instructions originales Originalanleitungen Instrucciónes originales...
- Seite 29 ITALIANO - 28...
- Seite 57 ENGLISH - 28...
- Seite 85 FRANCAIS - 28...
- Seite 86 WICHTIG Dieses Handbuch sollte vor dem Gebrauch Ihrer Maschine aufmerksam und vollständig gelesen werden. Beachten Sie in Ihrem eigenen Interesse ganz besonders die folgendermaßen gekennzeichneten Warnhinweise: Eine Nichtbeachtung dieses Zeichens kann Ursache schwerer Gesundheitsschäden und auch einer Todesfolge sowie mittel-und langfristig bleibender Schäden sein. Eine Nichtbeachtung dieses...
- Seite 87 Wir beglückwünschen Sie, dass Sie sich für eine Maschine der FRIGOMAT entschieden haben. Das zum Maschinenumfang gehörende vorliegende Handbuch ist als ein wesentlicher Bestandteil derselben zu betrachten und muss dem Endbenutzer ausgehändigt werden. Vor der Ausführung jedweder Tätigkeit wird dringend empfohlen, die in diesem enthaltenen Anweisungen genau durchzuarbeiten, da allein eine aufmerksame Lektüre...
- Seite 88 INHALT 1. TRANSPORT, HANDLING UND LAGERUNG …………………………. Vorkontrolle und Einlagerung......…………………. Maße und Gewicht der verpackten Maschinen …………………. Anleitungen für die Außerbetriebnahme …………………. 2. KENNZEICHNUNGEN UND BILDLICHE DARSTELLUNGEN …………. 3. ALLGEMEINE SICHERHEITSNORMEN ………………………… 4. INSTALLATION ………………………………………………… 4.1 Einsatzbereich ………………………………………… 4,2 Einsatzgrenzen …………………………………………...
-
Seite 89: Vorkontrolle Und Lagerung
1. TRANSPORT, HANDHABUNG UND LAGERUNG. 1.1 VORKONTROLLE UND LAGERUNG Die Maschine wird auf Rechnung und Gefahr des Auftraggebers transportiert; sollten Sie Schäden an der Verpackung bemerken, so informieren Sie unverzüglich das Transportunternehmen. Der Spediteur muss zudem, wenn Sie Schäden an der Maschine feststellen sollten, direkt nach dem Öffnen der Verpackung informiert werden, auch wenn dies erst einige Tage nach der Auslieferung geschehen sollte. -
Seite 90: Kennzeichnungen Und Bildliche Darstellungen
2. KENNZEICHNUNGEN UND BILDLICHE DARSTELLUNGEN Die Maschine verfügt über ein Typenschild sowie einige Piktogramme; eine Kenntnis derselben gewährleistet zusammen mit diesem Handbuch eine sicherere Anwendung. Schild der Maschinendaten Das auf der Rückseite aufgeklebte Schild ermöglicht die Kennzeichnung des Modells und enthält folgende Hinweise: Name und Adresse des Herstellers;... - Seite 91 Achtung! Quetschungsgefahr. Das folgende Schild wird an der oberen Verkleidung rechts vom Behälterdeckel angebracht und weist darauf hin, sowohl beim Reinigen als auch beim Auffüllen Vorsicht walten zu lassen, da die Abdeckung bei einem unvorsichtigen Stoß herunterfallen und den Bediener verletzen kann. Alle Cremekocher der Serie CHEF LCD verfügen über ein fortschrittliches Schnittschutz-Sicherheitssystem der Gliedmaße, durch welches die beweglichen Teile...
-
Seite 92: Allgemeine Sicherheitsnormen
Hebegeräte und -zubehör benutzt werden müssen, welche die für diesen Zweck geeigneten Merkmale sowie den geeigneten Nutzungszustand aufweisen. Für die Wartungseingriffe dürfen ausschließlich Originalersatzteile der FRIGOMAT verwendet werden. Der Hersteller weist jede Haftung für Schäden von sich, die durch die Verwendung von Nicht-Originalzubehör verursacht wurden. -
Seite 93: Installation
Laut Maschinenrichtlinie 89/392, Vorschrift EN 23741 (Äquivalenter kontinuierlicher Schalldruckpegel mit A-Bewertung) MODELL PEGEL (A) MODELL PEGEL (A) MIX 8 < = 68 dB (A) 4.4 MASCHINENAUSSTATTUNG Spatel Schmiermittel FRIGOMAT Flaschenbürste Bedienungs- und Wartungshandbuch Entnahmegerät für Dichtungen Konformitätserklärung O-Ring-Satz Garantiebescheinigung DEUTSCH - 8... -
Seite 94: Inbetriebnahme
4.5 INBETRIEBNAHME (RICHTET SICH AN TECHNISCHES FACHPERSONAL) FRIGOMAT weist jedwede Haftung für Schäden von sich, die durch eine Nichteinhaltung der folgenden Anweisungen verursacht wurden. Die Nichteinhaltung führt zum Garantieverfall. Der Anschluss der Maschine an das Wassernetz muss unter Berücksichtigung der im Installationsland geltenden nationalen Verordnungen erfolgen. -
Seite 95: Sicherheitsvorrichtungen
5. SICHERHEITSVORRICHTUNGEN Motor-Überhitzungssicherung: Diese erfolgt über Thermoschutzvorrichtungen mit Selbstrücksetzung (clixon); sie schützen vor den Motorlauf der Maschine vor Überlasten. Die Rücksetzung erfolgt automatisch und erfolgt nur bei der erneuter Stabilisierung der normalen Arbeitstemperatur. Sicherung der Heizelemente: Diese erfolgt über ein Sicherheitsthermostat, welches den Heizwiderstand vor Überhitzung schützt. -
Seite 96: Betrieb
6. BETRIEB 6.1 MASCHINE A. Tastenfeld Dient der Auswahl der Arbeitsprogramme. B. Wannendeckel Schließt die Wanne während der Arbeitsphase hermetisch. Kann zur Reinigung einfach entfernt werden. C. Hahnknauf Gestattet die Einstellung des Ausflusses des Produkts in die Wanne. D. Ausgabehahn Wird in der Eisausgabephase und für das Einfüllen des Produkts während der Reinigung der Wanne benutzt. -
Seite 97: Bedienblende
6.2 BEDIENBLENDE 1. DISPLAY Visualisiert die Informationen bezüglich der Arbeitsprogramme und der zulässigen Einstellungen 2. STOP Unabhängig von der Betriebsphase der Maschine wird diese durch Betätigung der STOP-Taste angehalten und annulliert dabei die laufende Funktion. 3. RÜHRWERK / UP (▲) Dieser Knopf hat 2 Funktionen: 1. -
Seite 98: Halb Automatisch / Bestätigung
HALB AUTOMATISCH / BESTÄTIGUNG (◄►) Dieser Knopf hat 4 Funktionen: 1. Durch Betätigung der Taste HALB AUTOMATISCH kann, unabhängig von der laufenden Betriebsfunktion, auf die Programmierung der halb automatischen Wärmebehandlungszyklus zugegriffen werden und die Höchsttemperatur des Produkts in der Wanne sowie die Zeit, in der diese konstant gehalten wird, eingestellt werden. -
Seite 99: Wärmebehandlung Von Speiseeismischungen
6,3 WÄRMEBEHANDLUNG VON SPEISEEISMISCHUNGEN Nachdem die Maschine gemäß der Anleitungen in Kapitel 3 installiert und sorgfältig gemäß der Anweisungen in Kapitel 7 gewaschen und desinfiziert wurde, wird wie folgt vorgegangen, um mit der Wärmebehandlung zu beginnen. - Prüfen Sie, dass der Hauptschalter geschlossen ist und die Maschine korrekt versorgt wird. -
Seite 100: Automatikzyklus
6.3.1 AUTOMATIKZYKLUS 85° - Die Taste AUTOMATISCH 85° betätigen, um den Abb.1 automatischen Zyklus zur Erhitzung auf 85°C zu starten. Die LED-Leuchte der Taste schaltet sich ein und auf dem Display wird die augenblickliche Temperatur des Produkts in der Wanne während Behandlungszyklus angezeigt (Abb. -
Seite 101: Halbautomatisch
6.3.2 HALBAUTOMATISCHER ZYKLUS Abb.1 Die Taste HALB AUTOMATISCH drücken, halb automatischen Wärmebehandlung mit Temperaturkontrolle und Wartezeit zu wählen (Abb. 1). Die LED-Leuchten der Tasten UP (▲), Bestätigung (◄►) und DOWN (▼) blinken, Display erscheint Abb.2 Temperatureinstellung zwischen 90°C: Die Tasten UP (▲) und DOWN (▼) zum Erhöhen oder Senken des Werts drücken (Abb. - Seite 102 Abb.6 Buzzer ertönt ununterbrochener Signalton, Personal anzuzeigen, dass das Gemisch entnommen werden kann (Abb 6). Sollte dies nicht sofort möglich sein, arbeitet das Rührwerk weiter elektrische Widerstand hält das Gemisch auf gleicher Temperatur. Dies ist der Beginn der Phase KONSERVIERUNG, keine zeitliche Begrenzung hat.
-
Seite 103: Automatikzyklus 65
6.3.3 AUTOMATIKZYKLUS 65℃ - Die Taste AUTOMATISCH 65° betätigen, um den Abb.1 automatischen Zyklus zur Erhitzung auf 65°C zu starten nachfolgender Erhaltung dieser Temperatur für 30’. Die LED-Leuchte der Taste schaltet sich ein und auf dem Display wird die augenblickliche Temperatur des Produkts in der Wanne während Behandlungszyklus angezeigt (Abb. -
Seite 104: Entnahme Heißer Gemische
6.5 ENTNAHME HEISSER GEMISCHE Sicherstellen, dass Menge Abb.1 umzufüllenden Produkts der Kapazität des Zielbehälters entspricht. Prüfen, dass sich der Hahnkörper des Kocher in vertikaler Position befindet, damit das Produkt direkt in den zu verwendenden Behälter fließen kann. Unabhängig vom laufenden Betriebsmodus die Taste RÜHREN auf dem Tastenfeld des Kochers (Abb.1). -
Seite 105: Wartung
Bildung von Schimmel und Bakterien zu verhindern, welche durch eine unzulängliche oder falsche Reinigung verursacht wird. Die Firma FRIGOMAT empfiehlt, die Maschinenteile, welche sich im direkten Kontakt mit dem Produkt befinden, nach jeder Arbeitssitzung und in jedem Fall in Übereinstimmung mit den im Installationsland geltenden Hygienevorschriften zu reinigen und zu sterilisieren. -
Seite 106: Demontage Und Reinigung Der Abdeckung
Füllen Wanne soviel kaltes Trinkwasser,wie maximal zulässigen Füllmenge entspricht, damit die soeben mit dem Desinfektionsmittel behandelten Oberflächen abgespült werden. • Entnehmen Sie das Spülwasser und schalten Sie die Maschine aus. • Nachdem die Vorwäsche abgeschlossen ist, müssen alle beweglichen Teile, die in Kontakt mit dem Produkt treten, abmontiert und in einer separaten Wanne sterilisiert werden. -
Seite 107: Demontage Und Reinigung Des Rührwerks
DEMONTAGE REINIGUNG RÜHRWERKS • Das Rührwerk nach oben ziehen, um es aus der Wanne zu entfernen. • Das zuvor abmontierte Maschinenteil in die Wanne Desinfektionslösung eintauchen sorgfältig alle Oberflächen mit der Bürste reinigen; dabei besonders Innenleitung Rührwerkwelle achten. DEMONTAGE UND REINIGUNG DES HAHNS •... -
Seite 108: Spülen Und Trocknen
• Die zuvor in die Desinfektionslösung eingetauchte Flaschenbürste verwenden, um das Auslassrohr, das die Wanne mit dem Hahn verbindet, sorgfältig zu reinigen. • Um die Kunststoffteile und die Dichtungen zu schützen, dürfen während des Waschens niemals Lösungsmittel und/oder Verdünner verwendet werden. •... -
Seite 109: Ausserordentliche Wartung (Hinweise Für Das Fachpersonal)
7.5 AUSSERORDENTLICHE WARTUNG (HINWEISE FÜR DAS FACHPERSONAL) Diese Arbeiten dürfen ausschließlich von dazu befugtem Fachpersonal ausgeführt werden. FRIGOMAT S.r.l. weist jede Haftung für etwaige Sach- oder Personenschäden von sich, die aufgrund der Nichteinhaltung dieser Anweisung auftreten könnten. PROGRAMMIERUNG MEB² STEUERKARTE KOCHER Bitte berücksichtigen Sie bei der Programmierung der elektronischen Steuerkarte die... - Seite 110 TABELLE ZUR PROGRAMMIERUNG DER „MEB²” -STEUERKARTE (**) BESCHREIBUNG MIX 8 STEP 1= TWIN Modell auswählen 2= MIX 8 Korrektur der Sonde für Wanne -10° +10° 0,5 C° (TEV) Korrektur der Sonde -10° +10° 0,5 C° für Flüssigkeit (TEF) Ausgleich Übertemperatur Wanne -10°...
-
Seite 111: Anleitung Für Die Störungsermittlungen
8. ANLEITUNG FÜR DIE STÖRUNGSERMITTLUNGEN 8.1 ALARMVERWALTUNG KOCHER MELDUNG BESCHREIBUNG ABHILFEN Einige Minuten warten und Es erfolgte der Eingriff einer dann die STOP-Taste drücken, Wärmeschutzvorrichtung, oder von der Maschinenbetrieb Sicherung des Transformators. wiederherzustellen. Der Buzzer gibt einen unterbrochenen Sollte der Alarm anhalten, den Warnton (Piepton) ab. -
Seite 112: Mögliche Ursachen
8,2 FEHLERSUCHE KOCHER STÖRUNG MÖGLICHE URSACHEN ABHILFEN Hauptschalter geöffnet. Schalter schließen. Maschine startet nicht Elektrische Störung Techniker kontaktieren (STOP-Taste ausgeschaltet). Sicherungen durchgebrannt Techniker kontaktieren Einstellen der hinteren Füße Nach der Produktausgabe Einstellung der hinteren Füße derart, dass das ganze Produkt verbleibt zu viel Produkt in unzureichend. - Seite 113 DEUTSCH - 28...
