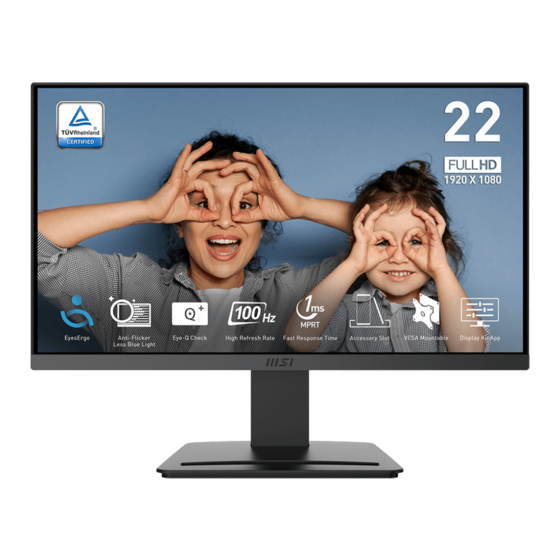

MSI PRO MP223 E2 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für MSI PRO MP223 E2
Inhaltszusammenfassung für MSI PRO MP223 E2
- Seite 1 PRO Serie LCD-Monitor PRO MP223 E2 (3PB9) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 OSD-Tasten ......................9 OSD-Menü ......................11 Professional (Professionell) ................. 11 Image (Bild) ......................13 Input Source (Eingangsquelle) ................ -
Seite 3: Erste Schritte
Erste Schritte Dieser Teil bietet Ihnen Informationen zur ersten Inbetriebnahme. Bitte achten Sie beim Anschließen des Bildschirms darauf, diesen vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Aufladung zu verwenden. Lieferumfang Monitor PRO MP223 E2 Dokumentation Kurzanleitung Zubehör Standfuß Standfußbasis... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Schieben Sie die Standhalterung in die Richtung der Aussparung bis zum Einrasten. 2. Richten Sie die Kabelhalterung aus und drücken Sie diese vorsichtig in Richtung des Standfußes bis zum Einrasten. 3. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung bietet der Monitor viele verschiedene Verstellmöglichkeiten. ⚠ Wichtig Vermeiden Sie es, die Displayfläche beim Einstellen des Monitors zu berühren. -5° 20°... -
Seite 6: Monitorübersicht
Monitorübersicht OSD-Tasten Power Button (Ein-/Austaste) Kabel-Organizer Kensington-Schloss Stromanschluss... - Seite 7 DisplayPort Unterstützt 1920x1080@100Hz wie in DisplayPort 1.2a spezifiziert HDMI™ Anschluss Unterstützt 1920x1080@100Hz wie in HDMI™ 1.4b spezifiziert. ⚠ Wichtig Um optimale Leistung und Kompatibilität zu gewährleisten, verwenden Sie beim Anschluss dieses Monitors nur HDMI™-Kabel, die mit dem offiziellen HDMI™-Logo zertifiziert sind. Weitere Informationen finden Sie unter https://www.hdmi.org/resource/cables.
-
Seite 8: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie den Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Bitte verbinden Sie das 230-Volt-Stromkabel sachgemäß mit dem externen Netzteil. (Abb. A) 4. Bitte schließen Sie das externe Netzteil am DC-Eingang des Monitors an. (Abb. B) 5. -
Seite 9: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen ⚠ Displays (OSD). Wichtig Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. OSD-Tasten Der Monitor ist mit OSD-Tasten ausgestattet, mit denen Sie das On-Screen-Display (OSD)-Menü steuern können. - Seite 10 Hotkey (Wenn das OSD-Menü OSD-Einrichtung (Wenn das OSD-Tasten ausgeblendet ist) OSD-Menü eingeblendet ist) ∙ Öffnet das OSD-Hauptmenü ∙ Zurück zum vorherigen Menü ∙ Verlassen des OSD- Hauptmenüs ∙ Wird als Aufwärts- / Rechts-Taste zur Auswahl von Funktionsmenüs und -elementen verwendet ∙...
-
Seite 11: Osd-Menü
OSD-Menü Drücken Sie Taste M um das Bildschirmmenü (OSD-Menü) zu öffnen und wählen Sie mit den OSD-Tasten die für Sie passenden Einstellungen. Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) Eco (Öko) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Aufwärts- oder Abwärts- User (Nutzer) Taste. - Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Refresh Rate Location Left Top (Oben ∙ Die Position ist im OSD-Menü einstellbar. (Bildfrequenz) (Position) links) Drücken Sie zur Bestätigung und Übernahme Ihrer Bildfrequenz-Position die mittlere Taste. Right Top ∙ Dieser Monitor befolgt die voreingestellte (Oben rechts) Bildfrequenz des Betriebssystems und Left Bottom...
-
Seite 13: Image (Bild)
1. Menüebene 2./3. Menüebene Beschreibung Screen Assistance None (Ohne) ∙ Nutzer können die Bildschirmunterst. in jedem (Bildschirmunterst.) beliebigen Modus anpassen. Screen Size Auto ∙ Nutzer können die Bildschirmgröße in jedem (Bildschirmgröße) beliebigen Modus, bei beliebiger Auflösung und Bildfrequenz anpassen. 16:9 Adaptive-Sync OFF (Aus) ∙... -
Seite 14: Input Source (Eingangsquelle)
1. Menüebene 2./3. Menüebene Beschreibung Low Blue Light OFF (Aus) ∙ Diese Funktion schützt Ihre Augen vor blauem (Schwaches Licht. Bei Aktivierung passt das schwache ON (Ein) Blaulicht) Blaulicht die Bildschirmfarbtemperatur gelblich ∙ Wenn der Modus auf Anti-Blau eingestellt ist, muss das schwache Blaulicht aktiviert sein. -
Seite 15: Navi Key (Navigations-Taste)
Navi Key (Navigations-Taste) 1. Menüebene 2. Menüebene Beschreibung Eingabe OFF (Aus) ∙ Alle Navigations-Taste-Elemente können über das OSD-Menü angepasst werden. Up (Aufwärts) Brightness (Helligkeit) Down (Abwärts) Mode 1 (Modus 1) Alarm Clock (Alarmuhr) Input Source (Eingangsquelle) Refresh Rate (Bildfrequenz) Info. On Screen (Info am Bildschirm) Settings (Einstellungen) 1. - Seite 16 1. Menüebene 2. Menüebene Beschreibung Power Button OFF (Aus) ∙ Bei der Einstellung „Aus“ können Benutzer (Ein-/Austaste) die Ein-/Austaste drücken, um den Monitor auszuschalten. Standby ∙ Bei der Einstellung Standby können Benutzer die Ein-/Austaste drücken, um das Bedienfeld und die Hintergrundbeleuchtung auszuschalten. HDMI™...
-
Seite 17: Spezifikationen
Spezifikationen Monitor PRO MP223 E2 Größe 21,45 Zoll Krümmung Flach Bildschirmtyp Auflösung 1920 x 1080 (FHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 250 Nits (TYP) Kontrastverhältnis 3000:1 Refresh Rate 100Hz (Bildfrequenz) Response Time ∙ 1 ms (MPRT) (Reaktionszeit) ∙ 4ms (GTG) Anschlüsse ∙... - Seite 18 Monitor PRO MP223 E2 Abmessungen (B x H x T) 494,7 x 385,5 x 182 mm Gewicht Netto 2,4 Kg Brutto 4,1 Kg Umgebung Betrieb ∙ Temperatur: 0 bis 40 ℃ ∙ Feuchtigkeit: 20 bis 90%, nicht kondensierend ∙ Höhe: 0 ~ 5000 m Lagerung ∙...
-
Seite 19: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. Standard Resolution (Auflösung) HDMI™ (Standard) 640x480 @60Hz @67Hz @72Hz @75Hz DOS-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz... -
Seite 20: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 21: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel sowie ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙... - Seite 22 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben verwenden.
-
Seite 23: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 24: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 25: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 26: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
