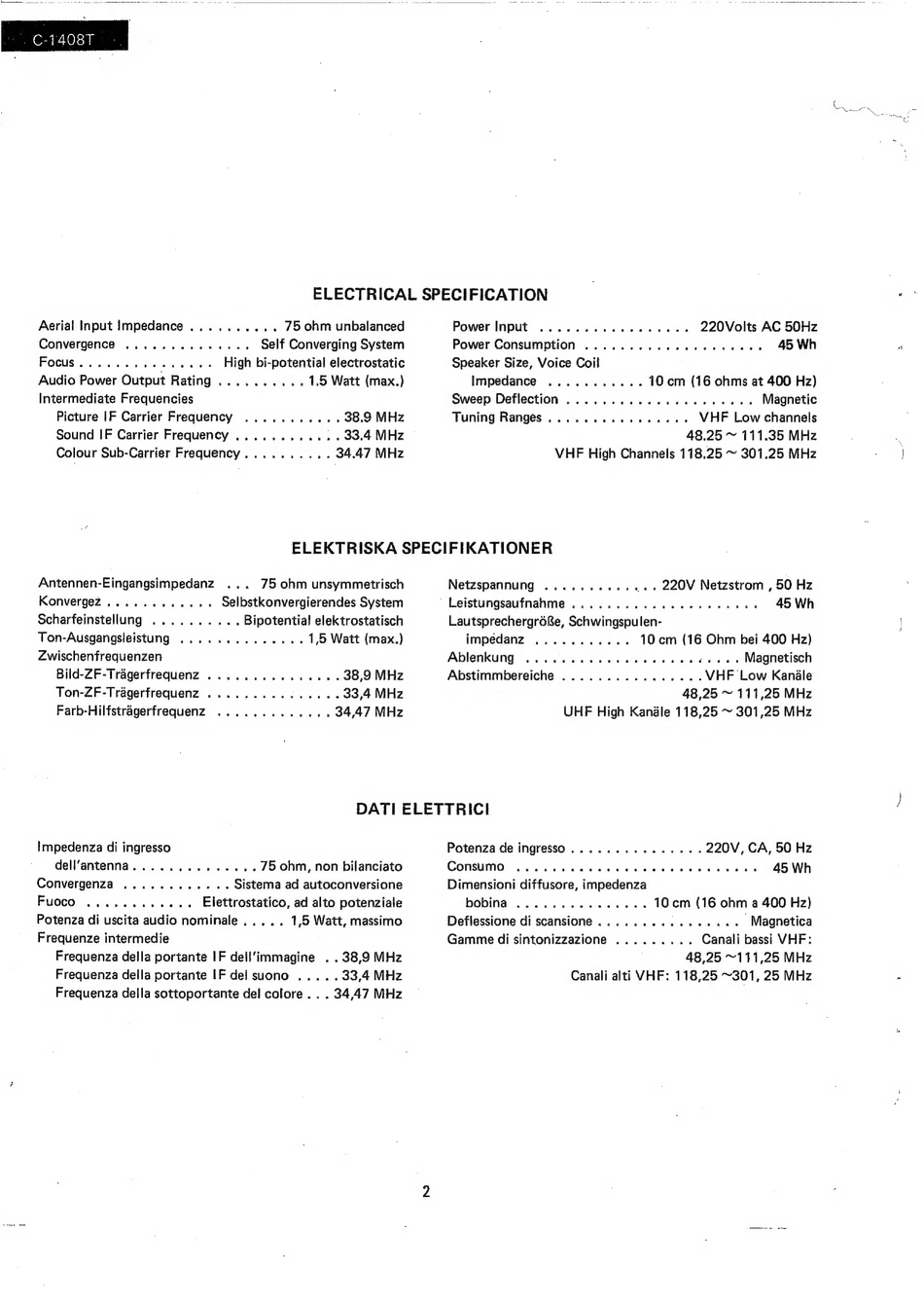

ELECTRICAL SPECIFICATION
Aerial Input Impedance .......... 75 ohm unbalanced
Convergence ........0e800, Self Converging System
FOCUS 4c. do -ée3 pie ob eM High bi-potential electrostatic
Audio Power Output Rating.......... 1.5 Watt (max.)
Intermediate Frequencies
Picture IF Carrier Frequency ........... 38.9 MHz
Sound IF Carrier Frequency ............ 33.4 MHz
Colour Sub-Carrier Frequency.......... 34.47 MHz
Power Input ...... 0... eee eee 220Volts AC 50Hz
Power Consumption ........00000 ce ccees 45 Wh
Speaker Size, Voice Coil
Impedance ........... 10 cm (16 ohms at 400 Hz)
Sweep Deflection .......... ce cece uaeee Magnetic
Tuning Ranges ..........000005 VHF Low channels
48.25 ~ 111.35 MHz
VHF High Channels 118.25 ~ 301.25 MHz
ELEKTRISKA SPECIFIKATIONER
Antennen-Eingangsimpedanz 75 ohm unsymmetrisch
Konvergez .........005 Selbstkonvergierendes System
Scharfeinstellung .......... Bipotential elektrostatisch
Ton-Ausgangsleistung .........0ee ee 1,5 Watt (max.)
Zwischenfrequenzen
Bild-ZF-Tragerfrequenz ...........000 38,9 MHz
Ton-ZF-Tragerfrequenz .........0.000- 33,4 MHz
Farb-Hilfstragerfrequenz ..........005 34,47 MHz
Netzspannung ........005 _.. 220V Netzstrom , 50 Hz
Leistungsaufnahme ........ 2.00 eee eee eee 45 Wh
LautsprechergréRe, Schwingspulen-
impedanz ........... 10 cm (16 Ohm bei 400 Hz)
Ablenkung .......020000002202624.. Magnetisch
Abstimmbereiche ..........00500% VHF Low Kanile
48,25 ~ 111,25 MHz
UHF High Kandle 118,25 ~ 301,25 MHz
DATI ELETTRICI
Impedenza di ingresso
dell'antenna. . 2... 2. eee 75 ohm, non bilanciato
Convergenza ........088- Sistema ad autoconversione
Fuoco ........0000. Elettrostatico, ad alto potenziale
Potenza di uscita audio nominale..... 1,5 Watt, massimo
Frequenze intermedie
Frequenza della portante IF dell'immagine . . 38,9 MHz
Frequenza della portante IF del suono ..... 33,4 MHz
Frequenza della sottoportante del colore. . . 34,47 MHz
Potenza de ingresso.... 2... 20 ee eee 220V, CA, 50 Hz
COMSUMO® 5-55 aise ON ie ca aia aa ee aie hee 45 Wh
Dimensioni diffusore, impedenza
DODINA: 6 ap 6.e ee es, eae ee 10 cm (16 ohm a 400 Hz)
Deflessione di scansione ........00+e2005 ' Magnetica
Gamme di sintonizzazione ......... Canali bassi VHF:
48,25 ~111,25 MHz
Canali alti VHF: 118,25 ~301, 25 MHz
