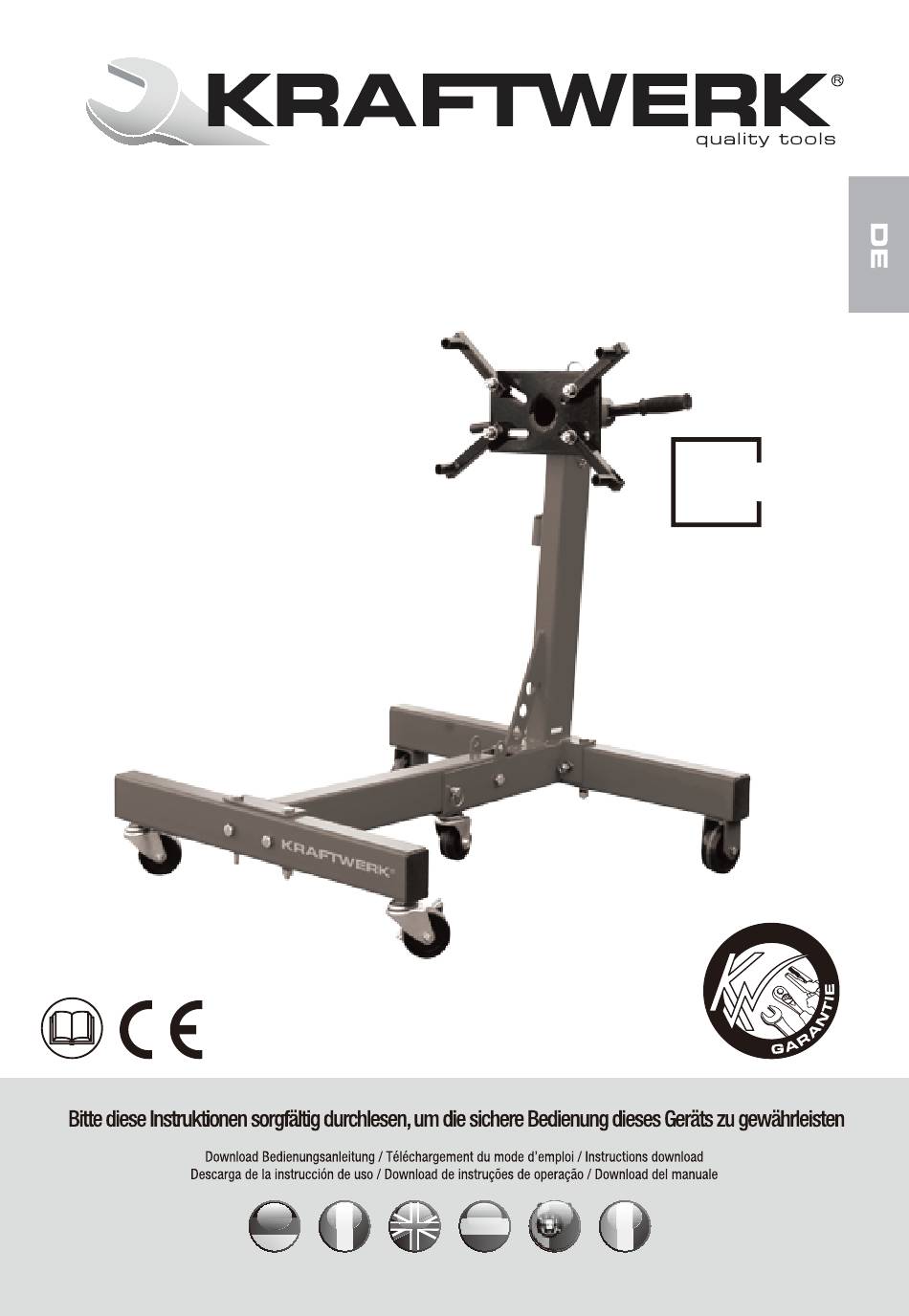

- Seite 1 Bedienungsanleitung Mobiler Motor-Montagebock Max. Art. 38131 www.KRAFTWERKtools.com...
-
Seite 2: Bedienung
BEDIENUNG Verriegeln Sie vor dem Aufbringen einer Last den Haltemechanismus der Aufnahmeplatte. Hängen Sie den Motor unter Verwendung einer Hebevorrichtung auf einer Ebene mit der Aufnahmeplatte auf. Schrauben Sie die Befestigungsarme von der Aufnahmeplatte gelösten (aber nicht entfernten) Befestigungsarmen unter Verwendung der Befestigungsschrauben für das Glockengehäuse (die Schrauben sind nicht im Lieferumfang enthalten) an die Hinterseite des Motors. -
Seite 3: Beschreibung
VORSICHT!!! • Überschreiten Sie die Nennkapazität nicht. • Nur auf harten, ebenen Oberflächen verwenden, die der vollen Lastkapazität standhalten können. • Stellen Sie vor dem Aufbringen einer Last den Drehmechanismus der Aufnahmeplatte fest. • Vergewissern Sie sich, das der Motor zentriert und an der Aufnahmeplatte befestigt ist, bevor sie eine Last auf den Heber aufbringen. - Seite 4 BAUANLEITUNG 1. BEFESTIGEN SIE DEN STÄNDER (1) WIE DARGESTELLT UNTER VERWENDUNG VON ZWEI SCHRAUBEN (5), ZWEI SCHRAUBEN (6) UND MUTTERN (7) SOWIE FEDERRINGEN (8) UND UNTERLAGSCHEIBEN (9) AM HINTEREN FUß (2). 2. BEFESTIGEN SIE DEN QUERTRÄGER (3) UNTER VERWENDUNG VON ZWEI SCHRAUBEN (5), ZWEI SCHRAUBEN (6) UND MUTTERN (7), FEDERRINGEN (8) UND UNTERLEGSCHEIBEN (9) WIE DARGESTELLT AM VORDEREN FUß.
-
Seite 5: Ersatzteilliste
ERSATZTEILLISTE HINWEIS: Sämtliche Befestigungselemente sind metrisch. Beschreibung Menge Beschreibung Menge Ständerbaugruppe Federscheibe 8 mm Hinterer Fuß Unterlagsscheibe 8 mm Querträger Feststellrolle Vorderer Fuß Mutter Schraube Federscheibe 12 mm (1/2”) x 100 mm (4”) Schraube Laufrolle 12 mm (1/2”) x 70 mm (2-3/4”) Mutter Stift 17 mm... -
Seite 7: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Modell: 38131 Mobiler Motor-Montagebock 680 kg KRAFTWERK Sàrl, 25 rue due Stade, F-67870 Bischoffsheim Erklärt hiermit in alleiniger Verantwortung, dass das angeführte Produkt auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder normativen Dokument(en) übereinstimmt: EN ISO 12100: 2010... - Seite 8 KRAFTWERK Europe AG KRAFTWERK Sàrl. Mettlenbachstrasse 23 25, rue du Stade CH-8617 Mönchaltorf F – 67870 Bischoffsheim Switzerland France Tel. +33-388 48 64 50 Tel. +41-44 949 40 50 www.KRAFTWERKtools.com...
