Montage
4.
Die Standardausführung der V2-LED enthält einen Rändelring, der auf universelle Standardlichtleiteranschlüs-
se von Storz/ACMI-Anschlüsse geschraubt werden kann.
4.1
i

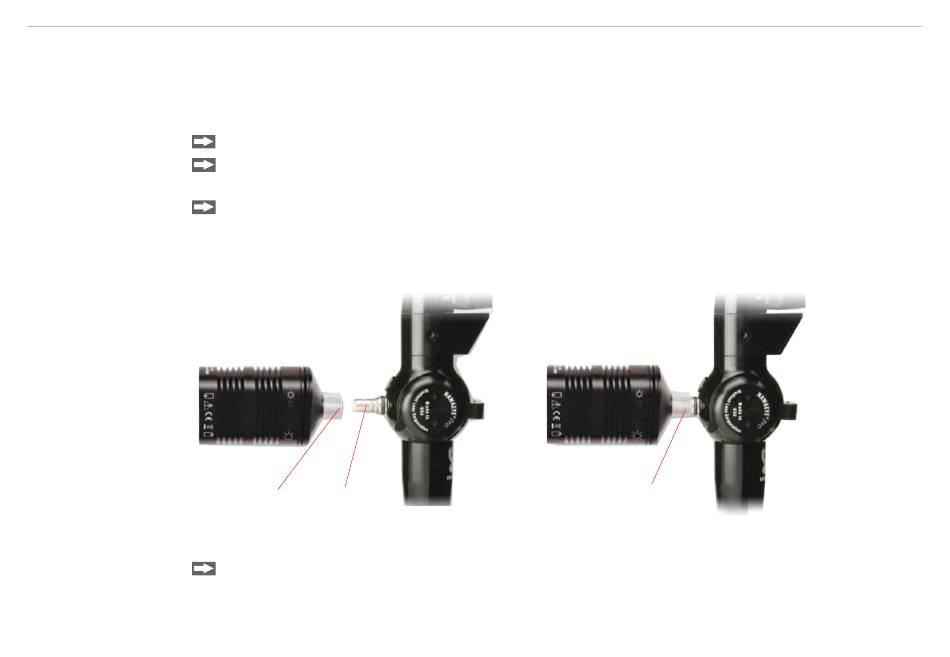

Abb. 1 Lichtquelle installieren
V2-LED
Montage
Installation und Deinstallation der V2-LED
Befestigen Sie die V2-LED Lichtquelle über den Rändelring an das Endoskop.
Halten Sie die V2-LED dabei so, dass das Gehäuse bequem in eine Hand passt und der Rändelring
leicht mit Daumen und Zeigefinger eingestellt werden kann, siehe
Schrauben Sie den Rändelring an den Lichtquellenanschluss des Endoskops, indem Sie den Anschluss
im Uhrzeigersinn drehen.
Drehen Sie nicht das Gehäuse der V2-LED.
Lichtquellen-
Rändelring
anschluss
Entfernen Sie die V2-LED vom Endoskop, indem Sie den Rändelring gegen den Uhrzeigersinn drehen.
Abb.
1.
Verbunden
Abb. 2 Lichtquelle installiert
Seite 11
