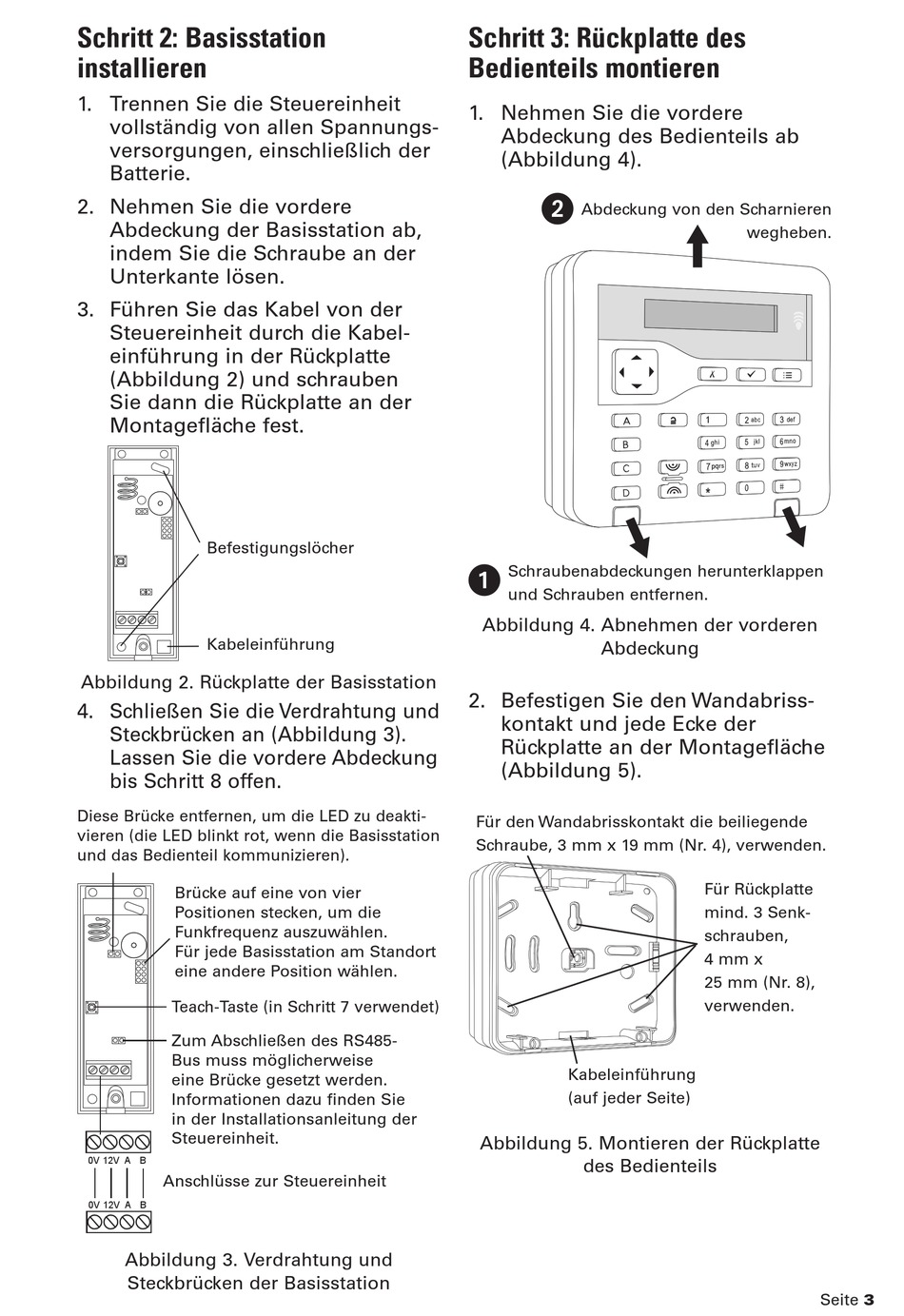

Schritt 2: Basisstation
installieren
1. Trennen Sie die Steuereinheit
vollständig von allen Spannungs-
versorgungen, einschließlich der
Batterie.
2. Nehmen Sie die vordere
Abdeckung der Basisstation ab,
indem Sie die Schraube an der
Unterkante lösen.
3. Führen Sie das Kabel von der
Steuereinheit durch die Kabel-
einführung in der Rückplatte
(Abbildung 2) und schrauben
Sie dann die Rückplatte an der
Montagefläche fest.
Befestigungslöcher
Kabeleinführung
Abbildung 2. Rückplatte der Basisstation
4. Schließen Sie die Verdrahtung und
Steckbrücken an (Abbildung 3).
Lassen Sie die vordere Abdeckung
bis Schritt 8 offen.
Diese Brücke entfernen, um die LED zu deakti-
vieren (die LED blinkt rot, wenn die Basisstation
und das Bedienteil kommunizieren).
Brücke auf eine von vier
Positionen stecken, um die
Funkfrequenz auszuwählen.
Für jede Basisstation am Standort
eine andere Position wählen.
Teach-Taste (in Schritt 7 verwendet)
Zum Abschließen des RS485-
Bus muss möglicherweise
eine Brücke gesetzt werden.
Informationen dazu finden Sie
in der Installationsanleitung der
Steuereinheit.
0V
12V
A
B
Anschlüsse zur Steuereinheit
0V
12V
A
B
Abbildung 3. Verdrahtung und
Steckbrücken der Basisstation
Schritt 3: Rückplatte des
Bedienteils montieren
1. Nehmen Sie die vordere
Abdeckung des Bedienteils ab
(Abbildung 4).
2
Abdeckung von den Scharnieren
Schraubenabdeckungen herunterklappen
1
und Schrauben entfernen.
Abbildung 4. Abnehmen der vorderen
Abdeckung
2. Befestigen Sie den Wandabriss-
kontakt und jede Ecke der
Rückplatte an der Montagefläche
(Abbildung 5).
Für den Wandabrisskontakt die beiliegende
Schraube, 3 mm x 19 mm (Nr. 4), verwenden.
Kabeleinführung
(auf jeder Seite)
Abbildung 5. Montieren der Rückplatte
des Bedienteils
wegheben.
Für Rückplatte
mind. 3 Senk-
schrauben,
4 mm x
25 mm (Nr. 8),
verwenden.
Seite 3
