Konfiguration
Vor dem Betrieb als BACnet- oder Modbus-Schnittstelle
muss das Erweiterungsmodul EM-BAC-MOD an den
Einsatzbereich angepasst werden. Dies wird mittels, der
auf der Platine befindlichen Konfigurationsschaltern
durchgeführt.

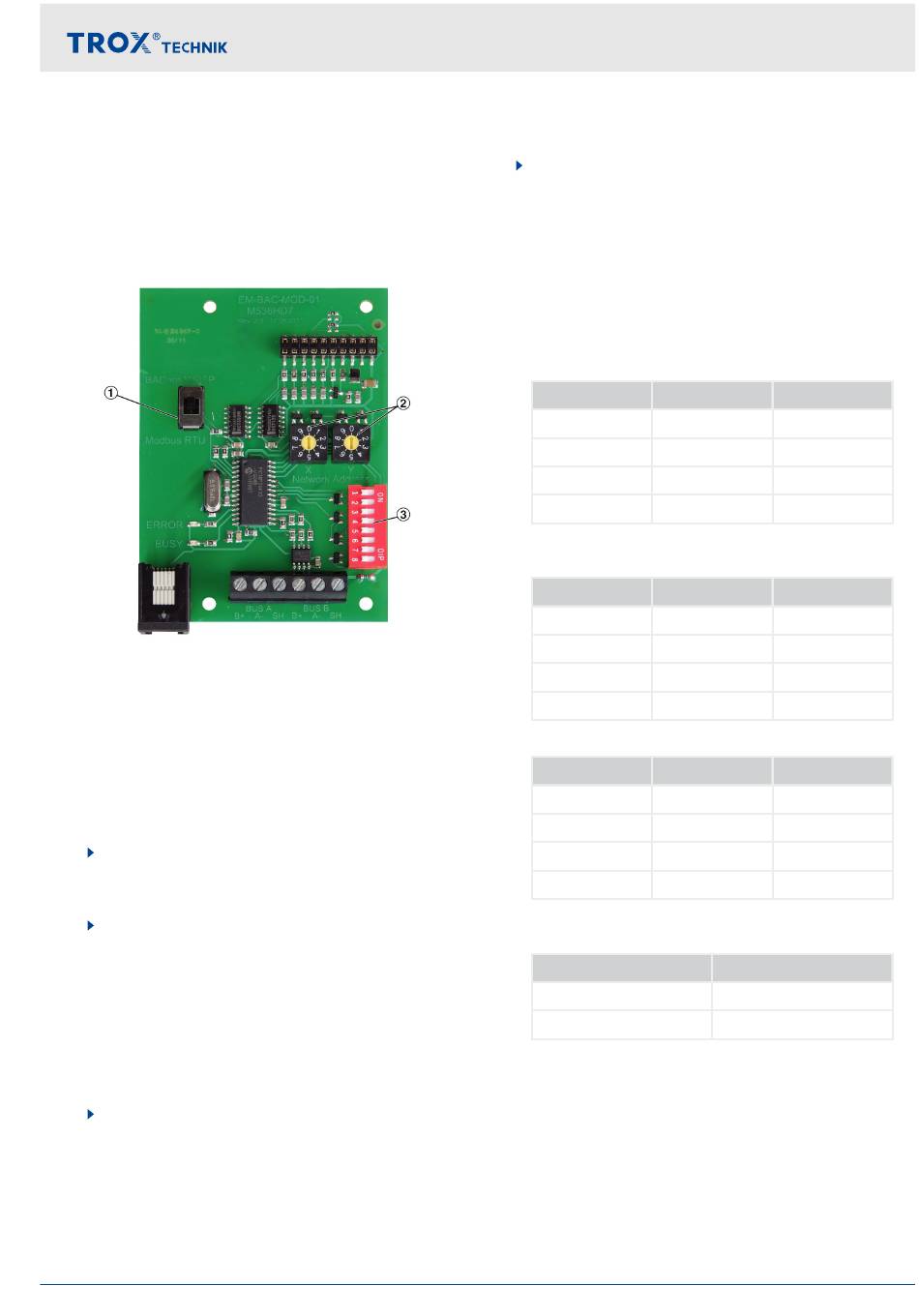

Abb. 1: EM-BAC-MOD
① Einstellung des Schnittstellenprotokolls BACNet
MS/TP oder Modbus RTU
② Einstellung der Netzwerk-Teilnehmeradresse Ein-
stellbereich 01 – 99
③ Einstellung der Kommunikationsparameter
Protokolltyp einstellen
Am Schiebeschalter ① BACnet MS/TP oder
1.
Modbus RTU Protokoll einstellen.
Netzwerkadresse einstellen
An den Adresskodierungschaltern X und Y ② die
2.
Netzwerkadresse im Bereich von 01 bis 99 ein-
stellen. Die Adresse 00 ist für Broadcast-Betrieb
reserviert.
Maximal können in einem Netzwerksegment 32
Geräte (Netzwerkadressen) verwendet werden.
Achtung: Es muss für jedes Gerät eine andere
Netzwerkadresse eingestellt werden.
Gerätefamilie einstellen
3.
Für den Betrieb auf dem Regler EASYLAB /
TROX UNIVERSAL oder Adaptermodul TAM ist
am DIP-Schalter ③ der Schalter S1 auf Off einzu-
stellen.
Kommunikationsparameter
4.
Erweiterungsmodul EM-BAC-MOD-01
Am DIP-Schalter ③ folgende Einstellungen
anpassen:
S2 + S3 - Übertragungsgeschwindigkeit EIA-485
S5 + S6 - Parity
S8
- Abschlusswiderstand
Die einzustellenden Werte sind beim Anlagen-
planer zu erfragen.
Einstellung Übertragungsgeschwindigkeit
BACnet
BACnet
S2
9600 Baud
Off
19200 Baud
On
38400 Baud
Off
76800 Baud
On
Einstellung Übertragungsgeschwindigkeit
Modbus
Modbus
S2
9600 Baud
Off
19200 Baud
On
38400 Baud
Off
57600 Baud
On
Einstellung der Parität (Parity)
Parity
S5
None
Off
None
On
Odd
Off
Even
On
Abschlusswiderstand für EIA-485 Netzwerk ab
Rev. 2
Abschlusswiderstand S8
Deaktiviert
Aktiviert
Konfiguration
S3
Off
Off
On
On
S3
Off
Off
On
On
S6
Off
Off
On
On
Off
On
