Neo-Flex Ceiling Mount
Manual 888-60-534-W-00
EN
Instruction Manual
Manual De Instrucciones
ES
Manuel D'instructions
FR
DE
Benutzerhandbuch
NL
Instructiehandleiding
Manuale Di Istruzioni
IT
Instrukcja Obsługi
PL
Návod K Obsluze
CZ
HU
Kezelési Kézikönyv
EN
Images may differ from actual product
El producto real puede variar respecto a la
ES
imagen mostrada.
FR
Le produit réel peut différer de l'illustration.
Abbildung weicht möglicherweise von
DE
tatsächlichem Produkt ab.
De afbeelding kan verschillend zijn van het
NL
eigenlijke product.
L'immagine può non corrispondere al prodotto
IT
effettivo.
Rzeczywisty produkt może się różnić od
PL
przedstawionego na ilustracji.
CZ
Obrázek se může od skutečného produktu lišit.
HU
A kép eltérhet a tényleges terméktől.
Η εικόνα μπορεί να διαφέρει από το προϊόν που
GK
έχετε.
PT
As imagens poderão divergir do produto real
DA
Billederne kan variere fra det faktiske produkt
ULN# OM10018
GK
Εγχειριδιο Οδηγιων
Manual De Instruções
PT
Brugervejledning
DA
FI
Asennusopas
SV
Monteringsanvisning
Manual Cu Instrucţiuni
RO
Ръководство За Работа
BL
Juhend
ET
LV
Lietošanas Pamācība
FI
Kuvat voivat erota itse tuotteesta
SV
Bilder kan skilja sig från befintlig produkt
RO
Este posibil ca imaginile să difere faţă de produsul real
Възможно е изображенията да се различават от
BL
продукта в действителност
ET
Pildid võivad tegelikust tootest erineda
LV
Attēli var atšķirties no pašreizējā izstrādājuma
LT
Paveikslėliai gali skirtis nuo tikrojo produkto
SL
Slike se lahko razlikujejo od dejanskega izdelka
SK
Obrázky sa môžu od skutočného produktu odlišovať.
Изображение товара, представленное в этом
RU
документе, может отличаться от реального внешнего
вида товара.
TR
Resimler, gerçek ürünle farklılık gösterebilir
NO
Bildene kan variere i forhold til det faktiske produktet
AR
ﻗﺪ ﺗﺨﺘﻠﻒ اﻟﺼﻮر ﻋﻦ اﻟﻤﻨﺘﺞ اﻟﻔﻌﻠﻲ
CN
示图可能与实际产品不同
JP
画像は実際の製品とは異なる場合があります。
Maximum screen size: 63"
Maximum weight 200 lbs – 90.7 KG
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT
CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY
OCCUR!
LT
Naudojimo Instrukcija
Navodila
SL
Návod Na Obsluhu
SK
RU
Руководство По Эксплуатации
TR
Talimat Kilavuzu
Bruksanvisning
NO
آﺘﻴﺐ اﻟﺘﻌﻠﻴﻤﺎت
AR
CN
说明手册
JP
取扱説明書
Werbung
Verwandte Anleitungen für Ergotron Neo-Flex OM10018
Inhaltszusammenfassung für Ergotron Neo-Flex OM10018

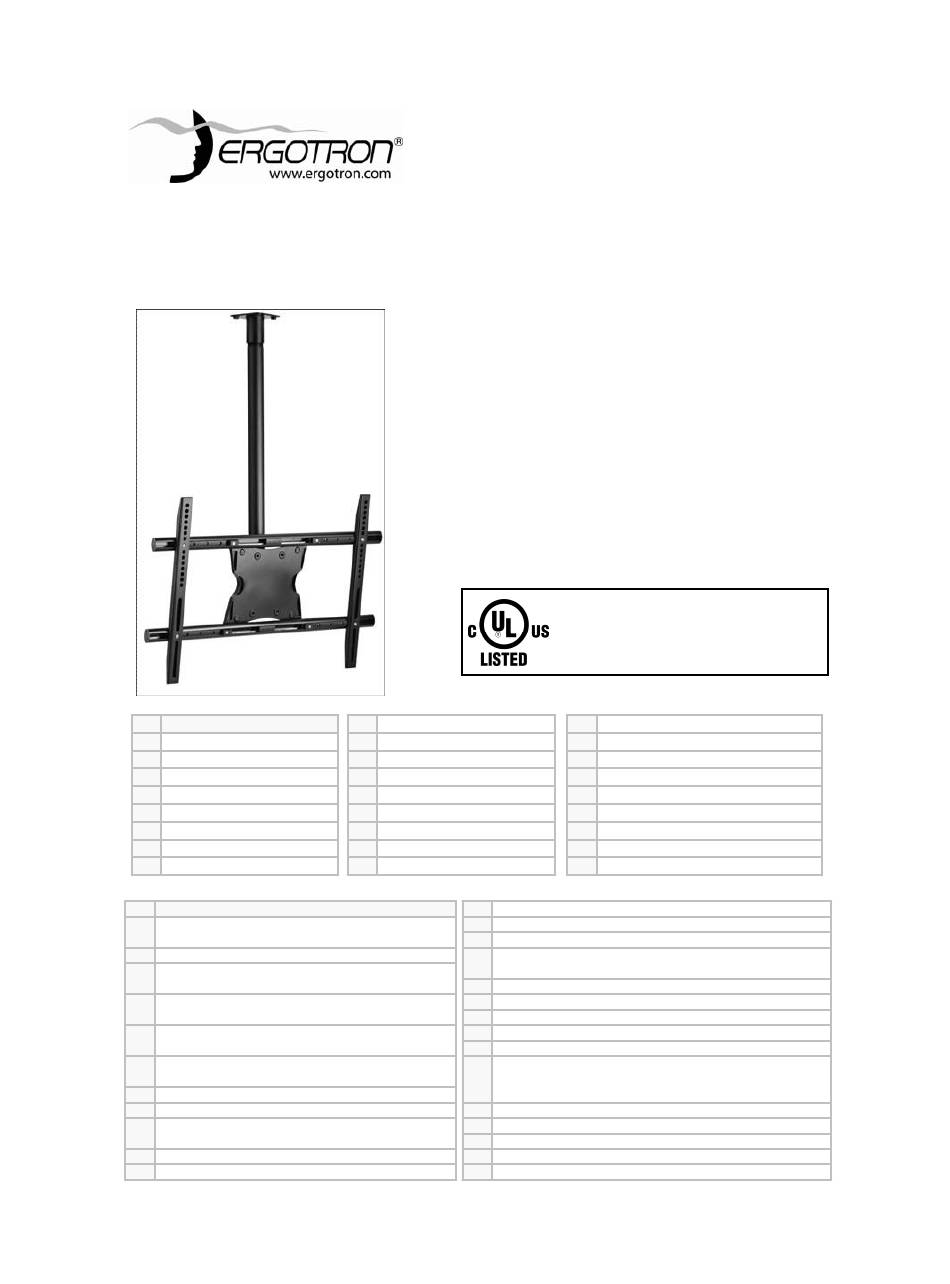

- Seite 1 Neo-Flex Ceiling Mount Manual 888-60-534-W-00 ULN# OM10018 Maximum screen size: 63” Maximum weight 200 lbs – 90.7 KG CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR! Instruction Manual Εγχειριδιο Οδηγιων Naudojimo Instrukcija Manual De Instrucciones Manual De Instruções Navodila Manuel D’instructions...
