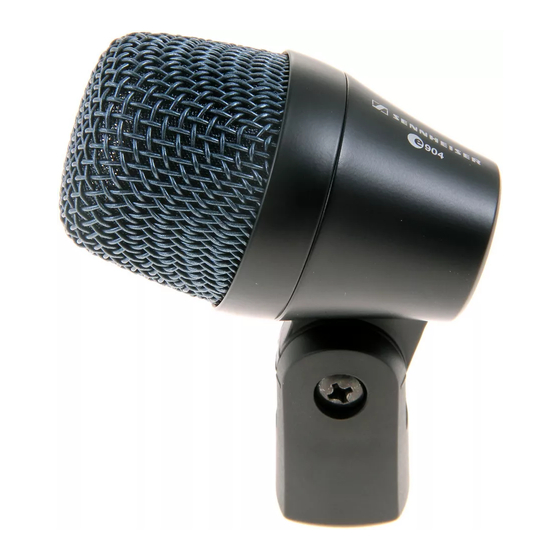

Sennheiser e904 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für e904:
- Bedienungsanleitung (10 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Sennheiser e904
Inhaltszusammenfassung für Sennheiser e904

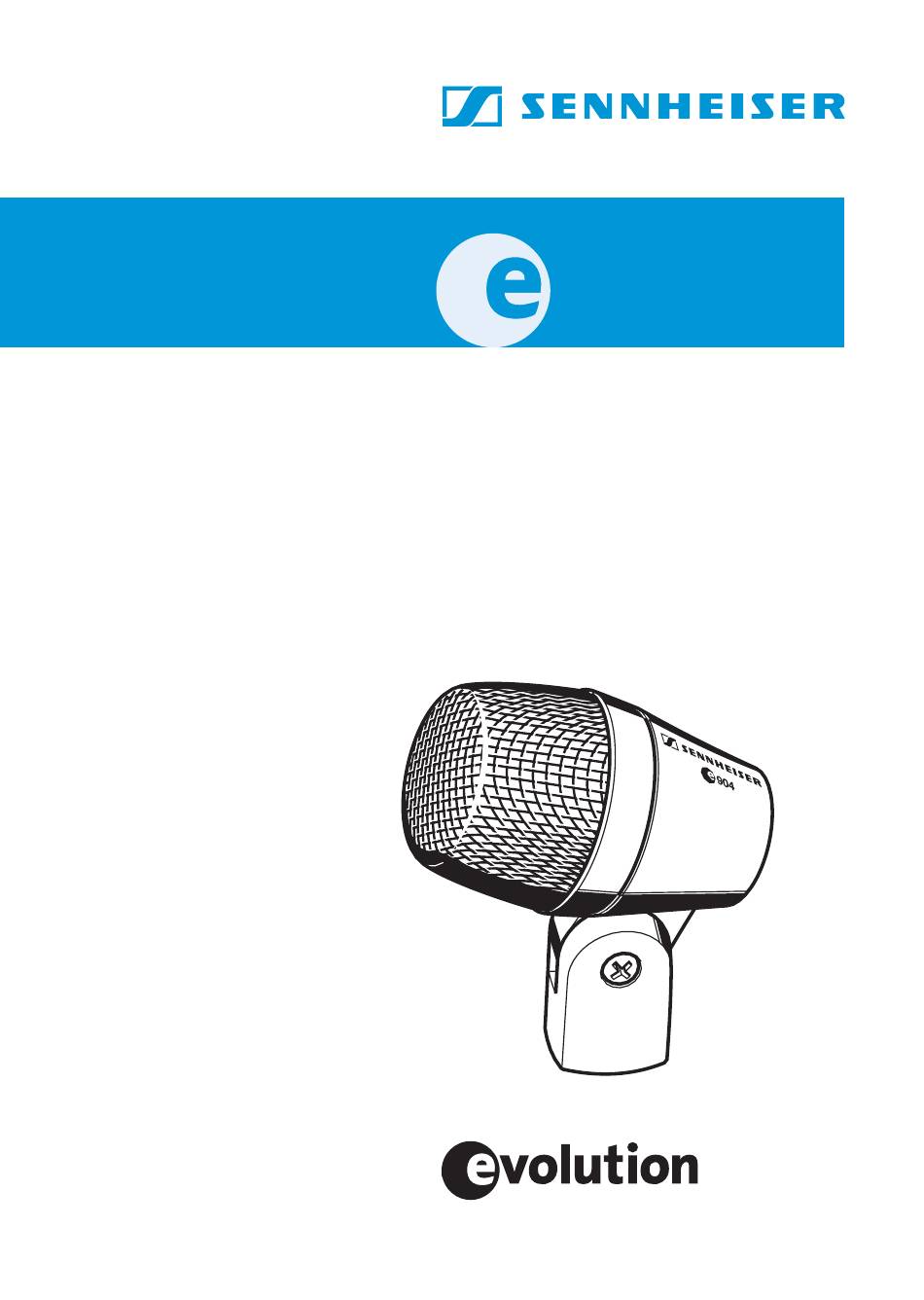

- Seite 1 Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones para el uso Gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung.............. 3 Instructions for use ..............9 Notice d’emploi ..............15 Istruzioni per l’uso..............21 Instrucciones para el uso............27 Gebruiksaanwijzing...............33... - Seite 3 DEUTSCH Hochwertiges dynamisches Mikrofon mit Nierencharakte- ristik. Durch seine kurze Bauweise ist es besonders gut für den Einsatz am Schlagzeug (Tom und Snare) geeignet. Es lässt sich auch bei beengten Platzverhältnissen (z.B. un- ter Becken) gut platzieren und mit der mitgelieferten Mi- krofonhalterung (MZH 604) einfach und genau am In- strumentenrand befestigen.
-
Seite 4: Bedienungsanleitung
Lieferumfang Mikrofon Tasche Mikrofonhalterung MZH 604 Bedienungsanleitung Garantiekarte Anschlussbelegung XLR-3 6,3 mm 6,3 mm symmetrisch Einsprachekorb abdrehen... - Seite 5 Mikrofon platzieren Trommeln Positionierung Klangresultat Kommentar wenig Grundton, Positionierung an der viel Obertöne Trommel: 3 - 5 cm über dem Fell, Verhältnis Grundton zu Obertönen lässt sich mit dem Winkel viel Grundton, einstellen. Die ausgewo- wenig Obertöne gensten Ergebnisse er- reicht man unter einem 30 - 60°...
- Seite 6 Polardiagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang - 40 - 50 - 60 - 70 - 80 - 90 5000 10000 20000 Hz 500 1000 2000...
- Seite 7 Zubehör Für dieses Mikrofon ist folgendes Zubehör erhältlich: Mikrofonhalterung MZH 604 (Art. Nr. 05299) Technische Daten Wandlerprinzip dynamisch 40 − 18.000 Hz Übertragungsbereich Richtcharakteristik Niere Freifeldleerlauf- Übertragungsfaktor (1 kHz) 2,0 mV/Pa 350 Ω Nennimpedanz (bei 1 kHz) Min. Abschlussimpedanz 1 kΩ Stecker XLR-3 Gewicht...
-
Seite 8: Übersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akustische Instrumente Orchester Blechbläser / Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead... - Seite 9 ENGLISH High-quality dynamic microphone with cardioid pick-up pattern. Due to its compact design, the microphone is ideal for use with drums (toms and snares). It can easily be positioned in cramped space conditions (e.g. below the cymbals) and the supplied MZH 604 microphone clamp allows to precisely attach it to the rim of the instrument.
-
Seite 10: Instructions For Use
Delivery includes 904 microphone Pouch MZH 604 microphone clamp Instructions for use Warranty Certificate Pin assignment of XLR-3 connector 6,3 mm 6,3 mm balanced symmetrisch Removing the sound inlet basket... -
Seite 11: Positioning The Microphone
Positioning the microphone Drums Position Resulting sound Commentary More fundamental Position on the drum: tone, 3–5 cm above the little overtones batter head, the fundamental tone to overtones ratio can be Less fundamental adjusted via the angle. tone, The most balanced many overtones results are obtained at an angle of 30–60°. -
Seite 12: Frequency Response Curve
Polar diagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequency response curve - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... -
Seite 13: Accessories
Accessories The following accessories are available for the 904: MZH 604 microphone clamp (Cat. No. 05299) Specifications Transducer principle dynamic 40 − 18,000 Hz Frequency response Pick-up pattern cardioid Sensitivity (free field, no load) 2.0 mV/Pa (at 1 kHz) 350 Ω Nominal impedance (at 1 kHz) Min. - Seite 14 Overview of microphone applications Variant Application Vocals Choirs Studio, acoustic instruments Orchestra Brass / Saxophone Acoustic guitar Acoustic bass Guitar amplifiers Bass amplifiers Leslie Piano, grand piano Kick drums Snare drums Rack toms Floor toms Congas Cymbals Percussion Overheads...
- Seite 15 FRANÇAIS Microphone dynamique de haute qualité à directivité cardioïde. Sa conception très compacte le prédestine à la batterie (tom et caisse claire). Il peut être positionné aisément même dans un espace exigu (par ex. sous la cymbale) et fixé de façon simple et précise avec la pince (MZH 604) au bord de l'instrument.
-
Seite 16: Notice D'emploi
Fourniture Microphone Etui Fixation MZH 604 Notice d'emploi Carte de garantie Brochage XLR-3 6,3 mm 6,3 mm symétrique symmetrisch Démontage de la tête de microphone... - Seite 17 Mise en place du microphone Caisses Positionnement Tonalité Commentaire Beaucoup de son Positionnement sur fondamental, la caisse : 3 - 5 cm peu de sons au-dessus de la peau, harmoniques le rapport son fondamental/ harmoniques peut être Peu de son fonda- réglé...
-
Seite 18: Réponse En Fréquence
Diagramme polaire ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Réponse en fréquence - 40 - 50 - 60 - 70 - 80 - 90 5000 10000 20000 Hz... - Seite 19 Accessoires Ce microphone est disponible avec les accessoires suivants : pince MZH 604 (réf. 05299) Caractéristiques techniques Principe transducteur dynamique 40 − 18.000 Hz Réponse en fréquence Directivité cardioïde Sensibilité (champ libre, à vide) 2,0 mV/Pa (1 kHz) 350 Ω Impédance nominale (à...
- Seite 20 Vue d'ensemble des applications de microphones Modèle Application Chant Chœurs Studio, instruments acoustiques Orchestre Cuivres / saxophone Guitare acoustique Basse acoustique Ampli de guitare Ampli de basse Leslie Piano, à queue Grosse caisse Caisse claire Tom suspendu Tom sur pied Congas Cymbale Percussions...
- Seite 21 ITALIANO Microfono dinamico cardioide di elevata qualità. Grazie alla sua struttura corta è particolarmente adatto per l'uso sulla batteria (tom e cassa chiara). Può essere collocato anche in condizioni di spazio ristretto (ad es. sotto i piatti) e con il supporto del microfono in dotazione (MZH 604) può...
-
Seite 22: Dotazione Di Fornitura
Dotazione di fornitura Microfono Custodia Supporto del microfono MZH 604 Istruzioni per l'uso Scheda di garanzia Collegamento connettore XLR a 3 poli 6,3 mm 6,3 mm simmetrico symmetrisch Svitare la testa del microfono... -
Seite 23: Posizionamento Del Microfono
Posizionamento del microfono Tamburi Posizionamento Effetto sonoro Commento Meno tono Posizionamento sul fondamentale, tamburo: 3 - 5 cm sopra molti sovratoni la pelle, rapporto tono fondamentale - sovratoni regolabile con l'angolo. I risultati più bilanciati si Molto tono ottengono ad un angolo fondamentale, di 30 - 60°. -
Seite 24: Risposta In Frequenza
Diagramma polare ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Risposta in frequenza - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... -
Seite 25: Dati Tecnici
Accessori Per questo microfono sono disponibili i seguenti accessori: Dispositivo di fissaggio dello strumento MZH 604 (N. art. 05299) Dati tecnici Principio di funzionamento dinamico 40 − 18.000 Hz Risposta in frequenza Direttività cardioide Sensibilità in campo libero senza carico (ad 1 kHz) 2,0 mV/Pa 350 Ω... - Seite 26 Panoramica degli utilizzi del microfono Modello Utilizzo Canto Coro Studio, strumenti acustici Orchestra Ottoni / Sassofono Chitarra acustica Basso acustico Amplificatore per chitarra Amplificatore per basso Leslie Piano, pianoforte a coda Kick Drum (tamburo a cornice) Snare Drum (cassa chiara) Tom sospesi Tom a terra Conga...
- Seite 27 ESPAÑOL Micrófono dinámico de alta calidad con característica cardioide. Gracias a su construcción corta es especialmente apto para el uso en la batería (Tom y Snare). Se coloca perfectamente incluso en condiciones de espacio restringidas (p.ej. debajo de los platillos) y se fija de forma sencilla y exacta en el borde del instrumento mediante el soporte de micrófono (MZH 604) adjunto.
-
Seite 28: Volumen De Suministro
Volumen de suministro Micrófono Bolsa Soporte de micrófono MZH 604 Instrucciones para el uso Tarjeta de garantía Asignación de terminales XLR-3 6,3 mm 6,3 mm simétrico symmetrisch Desmontaje del cesto de registro... - Seite 29 Posicionamiento del micrófono Tambores Posicionamiento Resultado Comentario mucho tono Posicionamiento en el fundamental, pocos tambor: 3 - 5 cm por armónicos encima del parche; la relación entre el tono fundamental y los armónicos se puede poco tono ajustar mediante el fundamental, ángulo.
-
Seite 30: Respuesta De Frecuencia
Diagrama polar ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Respuesta de frecuencia - 40 - 50 - 60 - 70 - 80 - 90 5000 10000 20000 Hz... -
Seite 31: Datos Técnicos
Accesorios Para este micrófono están disponibles los siguientes accesorios: Pinza para instrumentos MZH 604 (nº art. 05299) Datos técnicos Principio transductor dinámico 40 − 18.000 Hz Respuesta Característica direccional cardioide Factor de transmisión neutro (con 1 kHz) 2,0 mV/Pa 350 Ω Impedancia nominal (con 1 kHz) Impedancia terminal mín. - Seite 32 Vista general de las aplicaciones del micrófono Modelo Aplicación Canto Coros Estudio, instrumentos acústicos Orquesta Instrumentos de metal / saxofón Guitarra acústica Bajo acústico Amplificador de guitarra Amplificador de bajo Leslie Piano, piano de cola Kick Drum Snare Drum Tam-tam suspendido Tam-tam con pie Congas Platillos...
- Seite 33 NEDERLANDS Hoogwaardige dynamische microfoon nierkarakteristiek. Door zijn korte bouwwijze is hij bijzonder goed geschikt voor het gebruik aan het drumstel. Hij kan ook op enge plaatsen (b.v. onder bekkens) goed geplaatst worden en met de bijgeleverde microfoonhouder (MZH 604) op een eenvoudige en precieze manier aan de instrumentenrand bevestigd worden.
-
Seite 34: Gebruiksaanwijzing
Omvang levering Microfoon Microfoonhouder MZH 604 Hoes Gebruiksaanwijzing Garantiebewijs Aansluitbezetting XLR-3 6,3 mm 6,3 mm symmetrisch Spreekkorf losdraaien... -
Seite 35: Microfoon Plaatsen
Microfoon plaatsen Trommels Positionering Klankresultaat Commentaar veel grondtonen, Positonering bij de trom- weinig boventonen mel: 3 - 5 cm boven het vel, de verhouding grondtoon/boventoon kan door middel van de weinig grondtonen, hoek worden ingesteld. De beste resultaten veel boventonen bereikt men met hoeken van 30 - 60°. - Seite 36 Pooldiagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequentiesnelheid - 40 - 50 - 60 - 70 - 80 - 90 5000 10000 20000 Hz 500 1000 2000...
- Seite 37 Toebehoren Voor deze microfoon zijn de volgende toebehoren ver- krijgbaar: Instrumentenklem MZH 604 (art.nr. 05299) Technische gegevens Omvormerprincipe dynamisch 40 − 18.000 Hz Frequentiebereik Richtkarakteristiek Nier Onbelaste werking frequentiefactor veld (bij 1 kHz) 2,0 mV/Pa 350 Ω Nom. impedantie (bij 1 kHz) Min.
- Seite 38 Overzicht van microfoontoepassingen Model Toepassing Zang Koor Studio, akoestische instrumenten Orkesten Koperblazers/saxofoons Akoestische gitaren Akoestische bas Gitaarversterker Basversterker Leslie Piano, vleugel Kick drum Snaredrum Hangende tom Staande tom Conga's Bekken Percussie Overhead...
- Seite 39 Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Certification Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité...
- Seite 40 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 08/04 94274/A01...
