F
®

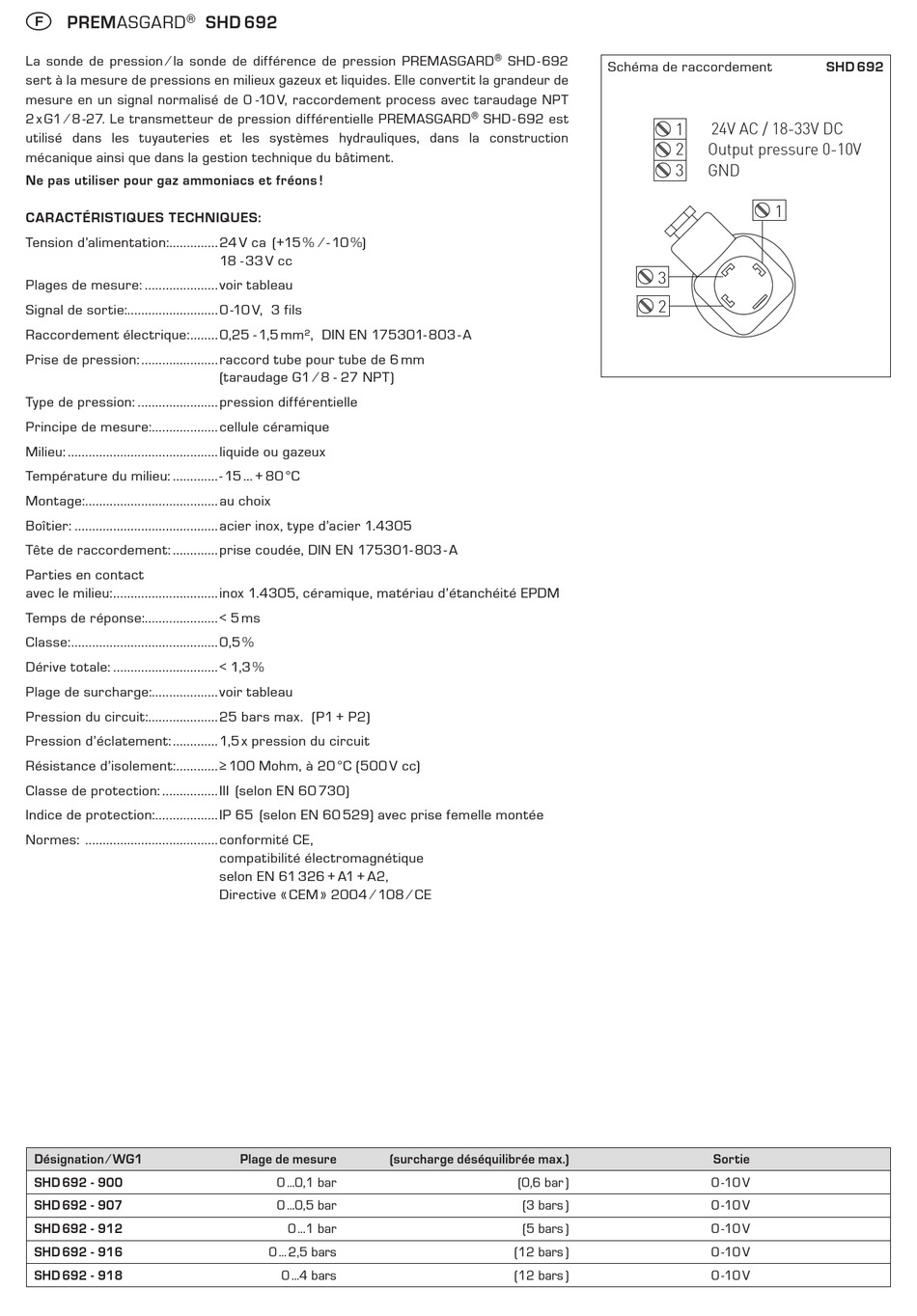

PREMASGARD SHD 692
La sonde de pression ⁄ la sonde de différence de pression PREMASGARD
sert à la mesure de pressions en milieux gazeux et liquides. Elle convertit la grandeur de
mesure en un signal normalisé de 0 -10 V, raccordement process avec taraudage NPT
2 x G1 ⁄ 8 -27. Le transmetteur de pression différentielle PREMASGARD
utilisé dans les tuyauteries et les systèmes hydrauliques, dans la construction
mécanique ainsi que dans la gestion technique du bâtiment.
Ne pas utiliser pour gaz ammoniacs et fréons !
CARACTÉRISTIQUES TECHNIQUES:
Tension d'alimentation: .............. 24 V ca (+15 % ⁄ - 10 %)
Plages de mesure: ..................... voir tableau
Signal de sortie:.......................... 0 -10 V, 3 fils
Raccordement électrique: ........ 0,25 - 1,5 mm², DIN EN 175301- 803 - A
Prise de pression: ...................... raccord tube pour tube de 6 mm
Type de pression: ....................... pression différentielle
Principe de mesure: ................... cellule céramique
Milieu: ........................................... liquide ou gazeux
Température du milieu: ............. - 15 ... + 80 °C
Montage: ...................................... au choix
Boîtier: ......................................... acier inox, type d'acier 1.4305
Tête de raccordement: ............. prise coudée, DIN EN 175301- 803 - A
Parties en contact
avec le milieu: .............................. inox 1.4305, céramique, matériau d'étanchéité EPDM
Temps de réponse:..................... < 5 ms
Classe: .......................................... 0,5 %
Dérive totale: .............................. < 1,3 %
Plage de surcharge:................... voir tableau
Pression du circuit: .................... 25 bars max. (P1 + P2)
Pression d'éclatement: ............. 1,5 x pression du circuit
Résistance d'isolement: ............ ≥ 100 Mohm, à 20 °C (500 V cc)
Classe de protection: ................ III (selon EN 60 730)
Indice de protection: .................. IP 65 (selon EN 60 529) avec prise femelle montée
Normes: ...................................... conformité CE,
Désignation ⁄ WG1
SHD 692 - 900
SHD 692 - 907
SHD 692 - 912
SHD 692 - 916
SHD 692 - 918
18 - 33 V cc
(taraudage G1 ⁄ 8 - 27 NPT)
compatibilité électromagnétique
selon EN 61 326 + A1 + A2,
Directive « CEM » 2004 ⁄ 108 ⁄ CE
Plage de mesure (surcharge déséquilibrée max.)
0 ...0,1 bar
0 ...0,5 bar
0 ...1 bar
0 ... 2,5 bars
0 ...4 bars
® SHD - 692
Schéma de raccordement
® SHD - 692 est
(0,6 bar )
(3 bars )
(5 bars )
(12 bars )
(12 bars )
SHD 692
1 24V AC / 18-33V DC
Output pressure 0-10V
2
3 GND
1
3
2
Sortie
0 -10 V
0 -10 V
0 -10 V
0 -10 V
0 -10 V
