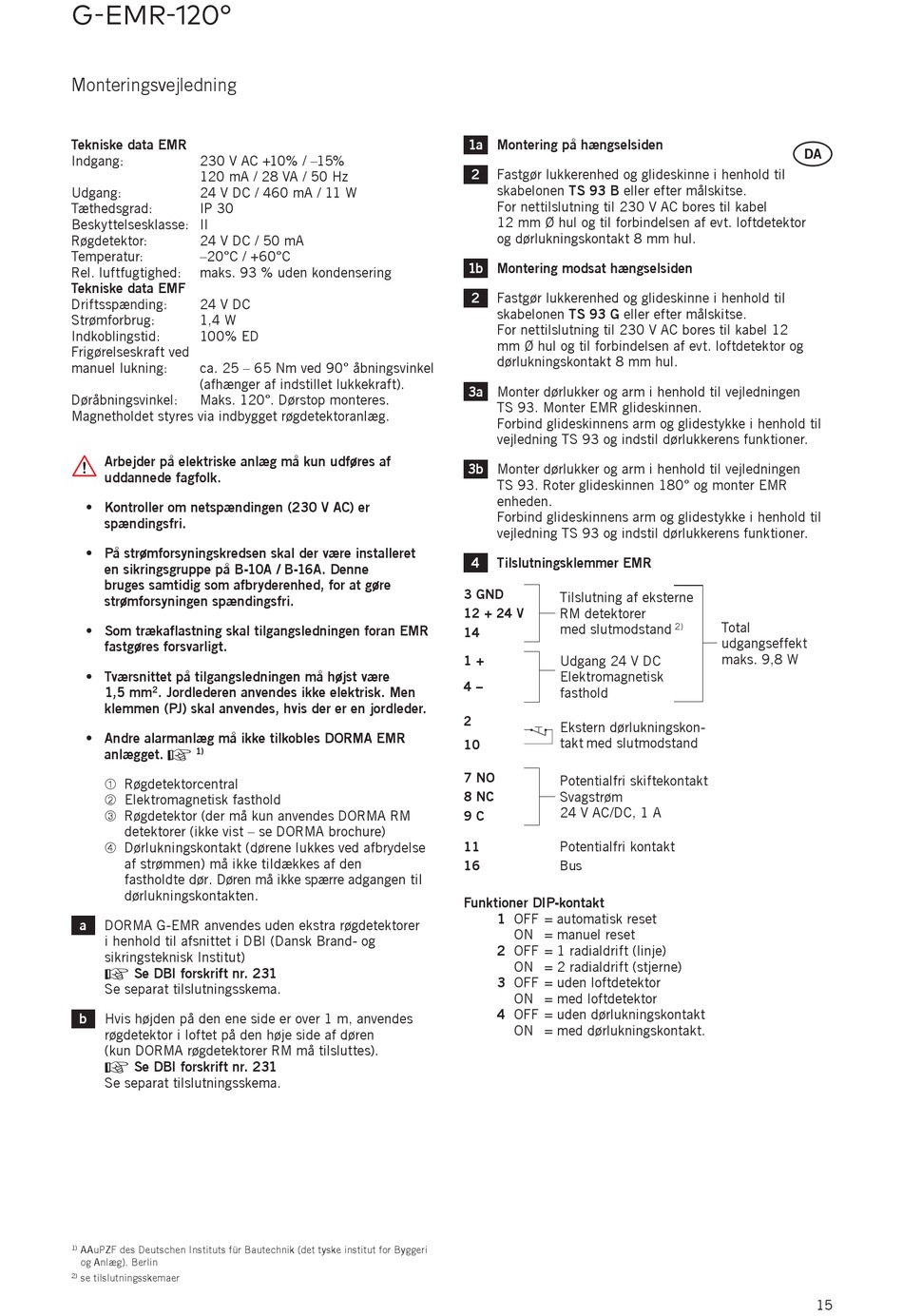

G-EMR-120°
Monteringsvejledning
Tekniske data EMR
Indgang:
230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Udgang:
24 V DC / 460 mA / 11 W
Tæthedsgrad:
IP 30
Beskyttelsesklasse: II
Røgdetektor:
24 V DC / 50 mA
Temperatur:
–20°C / +60°C
Rel. luftfugtighed:
maks. 93 % uden kondensering
Tekniske data EMF
Driftsspænding:
24 V DC
Strømforbrug:
1,4 W
Indkoblingstid:
100% ED
Frigørelseskraft ved
manuel lukning:
ca. 25 – 65 Nm ved 90° åbningsvinkel
(afhænger af indstillet lukkekraft).
Døråbningsvinkel:
Maks. 120°. Dørstop monteres.
Magnetholdet styres via indbygget røgdetektoranlæg.
Arbejder på elektriske anlæg må kun udføres af
uddannede fagfolk.
• Kontroller om netspændingen (230 V AC) er
spændingsfri.
• På strømforsyningskredsen skal der være installeret
en sikringsgruppe på B-10A / B-16A. Denne
bruges samtidig som afbryderenhed, for at gøre
strømforsyningen spændingsfri.
• Som trækaflastning skal tilgangsledningen foran EMR
fastgøres forsvarligt.
• Tværsnittet på tilgangsledningen må højst være
1,5 mm
2
. Jordlederen anvendes ikke elektrisk. Men
klemmen (PJ) skal anvendes, hvis der er en jordleder.
• Andre alarmanlæg må ikke tilkobles DORMA EMR
+
anlægget.
1)
À Røgdetektorcentral
Á Elektromagnetisk fasthold
 Røgdetektor (der må kun anvendes DORMA RM
detektorer (ikke vist – se DORMA brochure)
à Dørlukningskontakt (dørene lukkes ved afbrydelse
af strømmen) må ikke tildækkes af den
fastholdte dør. Døren må ikke spærre adgangen til
dørlukningskontakten.
a
DORMA G-EMR anvendes uden ekstra røgdetektorer
i henhold til afsnittet i DBI (Dansk Brand- og
sikringsteknisk Institut)
+
Se DBI forskrift nr. 231
Se separat tilslutningsskema.
b
Hvis højden på den ene side er over 1 m, anvendes
røgdetektor i loftet på den høje side af døren
(kun DORMA røgdetektorer RM må tilsluttes).
+
Se DBI forskrift nr. 231
Se separat tilslutningsskema.
1)
AAuPZF des Deutschen Instituts für Bautechnik (det tyske institut for Byggeri
og Anlæg), Berlin
2)
se tilslutningsskemaer
1a
Montering på hængselsiden
2
Fastgør lukkerenhed og glideskinne i henhold til
skabelonen TS 93 B eller efter målskitse.
For nettilslutning til 230 V AC bores til kabel
12 mm Ø hul og til forbindelsen af evt. loftdetektor
og dørlukningskontakt 8 mm hul.
1b
Montering modsat hængselsiden
2
Fastgør lukkerenhed og glideskinne i henhold til
skabelonen TS 93 G eller efter målskitse.
For nettilslutning til 230 V AC bores til kabel 12
mm Ø hul og til forbindelsen af evt. loftdetektor og
dørlukningskontakt 8 mm hul.
3a
Monter dørlukker og arm i henhold til vejledningen
TS 93. Monter EMR glideskinnen.
Forbind glideskinnens arm og glidestykke i henhold til
vejledning TS 93 og indstil dørlukkerens funktioner.
3b
Monter dørlukker og arm i henhold til vejledningen
TS 93. Roter glideskinnen 180° og monter EMR
enheden.
Forbind glideskinnens arm og glidestykke i henhold til
vejledning TS 93 og indstil dørlukkerens funktioner.
4
Tilslutningsklemmer EMR
3 GND
Tilslutning af eksterne
12 + 24 V
RM detektorer
med slutmodstand
14
1 +
Udgang 24 V DC
Elektromagnetisk
4 –
fasthold
2
Ekstern dørlukningskon-
takt med slutmodstand
10
7 NO
Potentialfri skiftekontakt
8 NC
Svagstrøm
24 V AC/DC, 1 A
9 C
11
Potentialfri kontakt
16
Bus
Funktioner DIP-kontakt
1 OFF = automatisk reset
ON = manuel reset
2 OFF = 1 radialdrift (linje)
ON = 2 radialdrift (stjerne)
3 OFF = uden loftdetektor
ON = med loftdetektor
4 OFF = uden dørlukningskontakt
ON = med dørlukningskontakt.
DA
Total
2)
udgangseffekt
maks. 9,8 W
