5.6

Diagnose

5.6.1

Diagnose mit LED

LED-Anzeigen
Die digital einstellbaren Temperaturüberwachungsrelais 3RS1 / 3RS2 befinden sich im
Überwachungsmodus wenn die LED READY leuchtet:
Am digital einstellbaren Temperaturüberwachungsrelais zeigen drei Status-LEDs den
Betriebszustand des Temperaturüberwachungsrelais an:
● LED READY
● LED ϑ1
● LED ϑ2

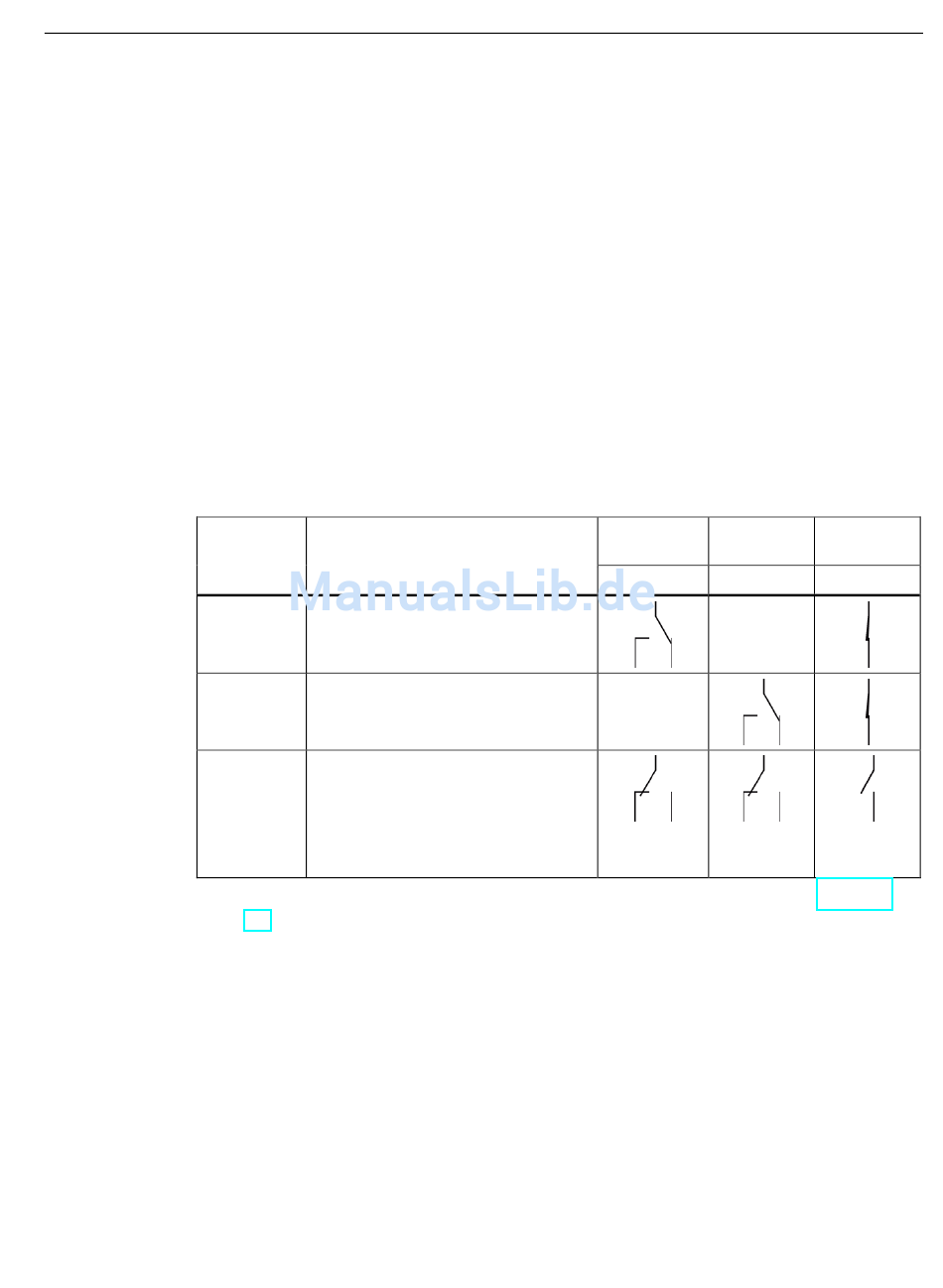

Anzeige
LED ϑ1 an
LED ϑ2 an
LED READY
aus
Weitere Informationen zum Schaltverhalten der Ausgangsrelais sind im Kapitel "Funktion
(Seite 48)" dargestellt.
Temperaturüberwachungsrelais 3RS1 / 3RS2
Gerätehandbuch, 06/2013, NEB927206001000/RS-AA/002
Bedeutung
Temperatur ϑ überschritten oder
1
unterschritten (Ausgangsrelais K1
geschaltet)
Temperatur ϑ überschritten oder
2
unterschritten (Ausgangsrelais K2
geschaltet)
keine Spannung angelegt
•
Drahtbruch oder Kurzschluss der
•
Sensorleitungen (bei
Widerstandssensoren)
Drahtbruch (bei Thermoelementen)
•
Digital einstellbare Temperaturüberwachungsrelais
Ausgangs-
relais K1
18 / 15 / 16
—
5.6 Diagnose
Ausgangs- Ausgangs-
relais K2 relais K3
28 / 25 / 26 33 / 34
—
