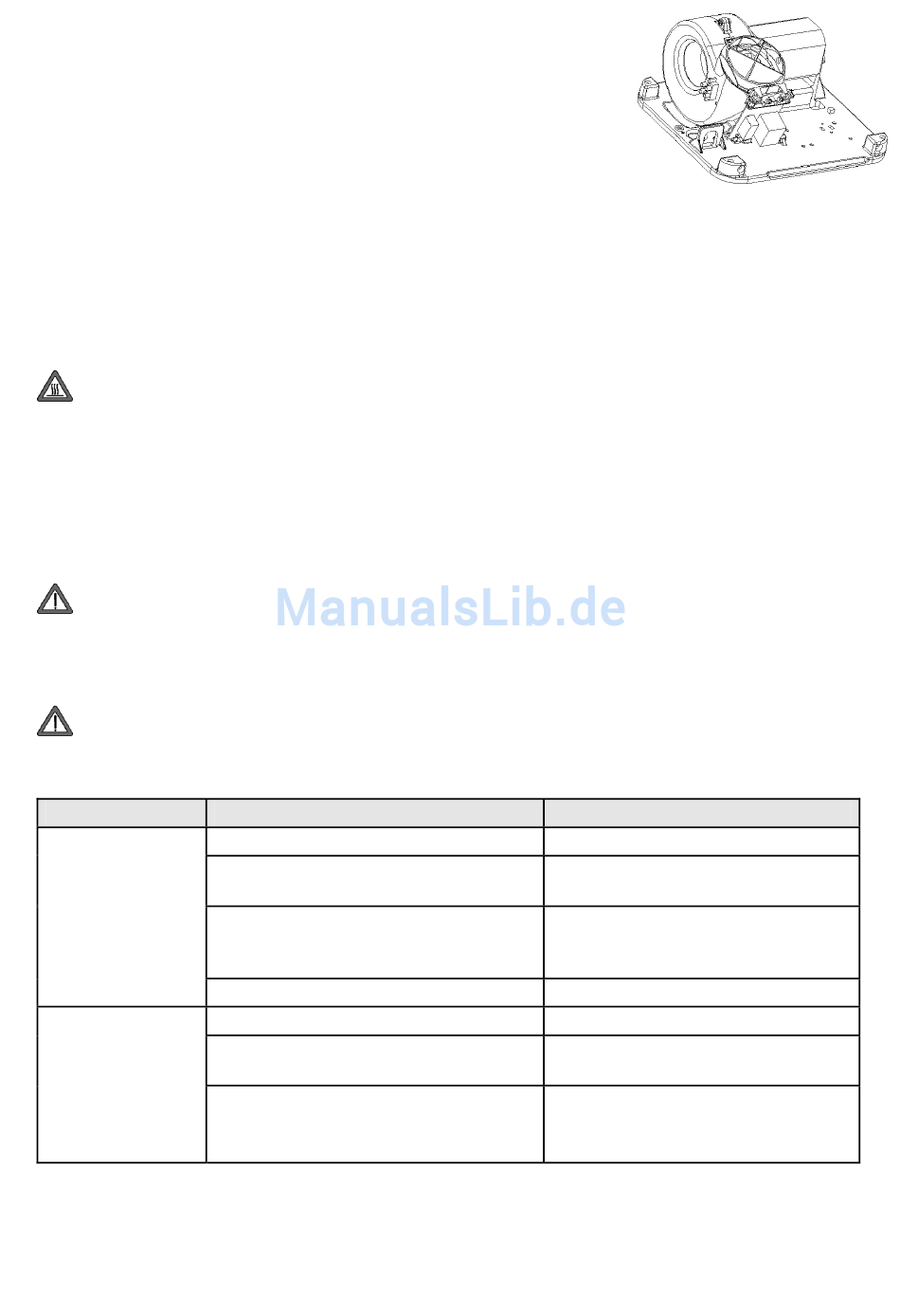

Kabelverschraubung gut anziehen und an der im Geräteinneren
vorgesehenen Aufnahme (A) befestigen. Zugentlastung
gewährleisten!
Phase (L) und Nullleiter (N) an die Klemmleiste anschließen.
Klemmenbeschriftung beachten.
Schutzleiter an der Grundplatte fachgerecht anschließen.Bei
Verwendung einer flexiblen Leitung ist ein geeigneter
Kabelschuh, z.B. Ringöse, erforderlich.
Endmontage
Gehäusedeckel etwas nach vorn neigen und obere Deckellasche an der Grundplatte einhängen.
Weiße Kabeleinführung im Gehäusedeckelaussparung einschieben. Gehäusedeckel nach hinten
neigen. Befestigungsschrauben im Geräteinneren durch linksdrehen (gegen den Uhrzeigersinn)
fest anziehen.

Bedienung

Das Luftaustrittsgitter wird bei Betrieb heiß. Nicht berühren oder abdecken!
Der Händetrockner ist mit einem Näherungsschalter ausgestattet, der, wenn die Hände zum
Trocknen vor die Luftaustrittsdüse gehalten werden, automatisch einschaltet und solange in
Betrieb bleibt, bis die Hände aus dem warmen Luftstrom genommen werden. Die Nachlaufzeit
beträgt ca. 2 Sekunden. Durch Linksdrehen (gegen den Uhrzeigersinn) des Potentiometers an
der Elektronikplatine durch den Fachmann, kann die Ansprechempfindlichkeit des
Näherungsschalters verringert werden. Siehe dazu umseitigen Abschnitt „Schaltbild".
Reinigung
Gerät nur im abgekühlten Zustand reinigen! Die Geräteoberfläche und das Sensorfenster
(an der Unterseite der Luftaustrittsdüse) mit einem feuchten Lappen abwischen und abtrocknen.
Keine scharfen oder scheuernden Reinigungsmittel verwenden. Das Gerät darf nicht mit Wasser
abgespritzt werden. Staubansammlungen im Gerät können an den Lufteintrittsöffnungen bzw. an
der Luftaustrittsdüse abgesaugt werden.
Das Öffnen des Händetrockners darf nur von einem Fachmann vorgenommen werden!
Hilfe bei Störungen
Störung
Kein Warmluft-
strom spürbar
Gerät schaltet
unbeabsichtigt ein
Ist die Störung nicht mit den oben aufgeführten Abhilfen zu beseitigen, schalten Sie die Sicherung
aus.und ziehen Sie einen Fachmann hinzu, oder wenden Sie sich an die umseitig genannte Service-
Stelle.
Mögliche Ursache
Haushaltssicherung hat ausgelöst.
Überhitzungsschutz hat ausgelöst.
Sensorfenster des Näherungsschalters
mutwillig abgedeckt (z.B. durch
Kaugummi, Klebestreifen etc.).
Sensorfenster stark verschmutzt
Zu geringer Abstand zu Ablage.
Reflektierende Gegenstände im
Bereich des Sensors
Ansprechempfindlichkeit des
Näherungsschalters zu hoch.
Abhilfe
Sicherung überprüfen.
Gerät ausreichend abkühlen lassen.
Fremdkörper vom Sensorfenster
entfernen, Sensorfenster des
Näherungsschalters reinigen.
Sensorfenster reinigen
Abstand zu Ablage min 400 mm.
Gegenstände entfernen
Nur durch Fachmann:
Ansprechempfindlichkeit verringern
(Siehe Abschnitt „Schaltbild").
3
A
