Funktionsbeschreibung
Der Gabelhubwagen ist als handhydraulisches Gerät
ausgeführt. Die Last wird durch Betätigen des Pumphebels
(siehe Grafik) gehoben.
Lenk- und Lastrollen sind aus aus Polyurethan, deshalb
kann die Last leicht transportiert werden.
Der Steuerhebel in der Deichsel bietet drei verschiedene
Stellungen.
Handhabung:
Bei max. ausgefahrenem Hub kommt die Hydraulik des
Gerätes, konstruktionsbedingt in eine deutliche
Schrägstellung. Für ein besseres Handling bzw. Rangieren,
dürfen Paletten nur leicht vom Boden angehoben, aber kei-
nesfalls in der maximalen Hubhöhe verfahren werden
Fahren und Lenken mit der Lenkdeichsel
Die Lenkdeichsel ist mit den Lenkrollen verbunden.
Die Lenkung der Räder erfolgt dadurch beim Drehen der
Deichsel.
Aufnehmen und Anheben der Last
Vergewissern Sie sich, dass die Last die Tragfähigkeit des
Gabelhubwagens nicht übersteigt.
Langsam an die Last, z.B. Palette heranfahren.
Gabelzinken unter die Palette einfahren bis der Gabel-
rücken an der Last (Palette) anliegt.
Last durch Pumpbewegungen anheben.
Lastverteilung
08/2019
Original-Betriebs- und Wartungsanleitung Gabelhubwagen Typ Eco mit Waage
Die Last muss gleichmäßig verteilt auf beide Gabelholme
aufgenommen werden (siehe Grafiken).
Fahren mit Last
Die Gabelhubwagen mit Waage haben keine Bremse,
deshalb dürfen diese keinesfalls auf Steigungen und
Gefällen eingesetzt werden.
Die Last soll möglichst niedrig, aber unter Beachtung der
Bodenfreiheit über den Flur transportiert werden.
Mit gleichmäßiger, der Last und den Bodenverhältnissen
angepassten, Geschwindigkeit fahren.
Absetzen der Last
Last durch Anziehen des Handgriffs in der Deichsel
absenken.
Prüfen Sie, ob der Weg nach hinten frei ist, erst dann
wegfahren.

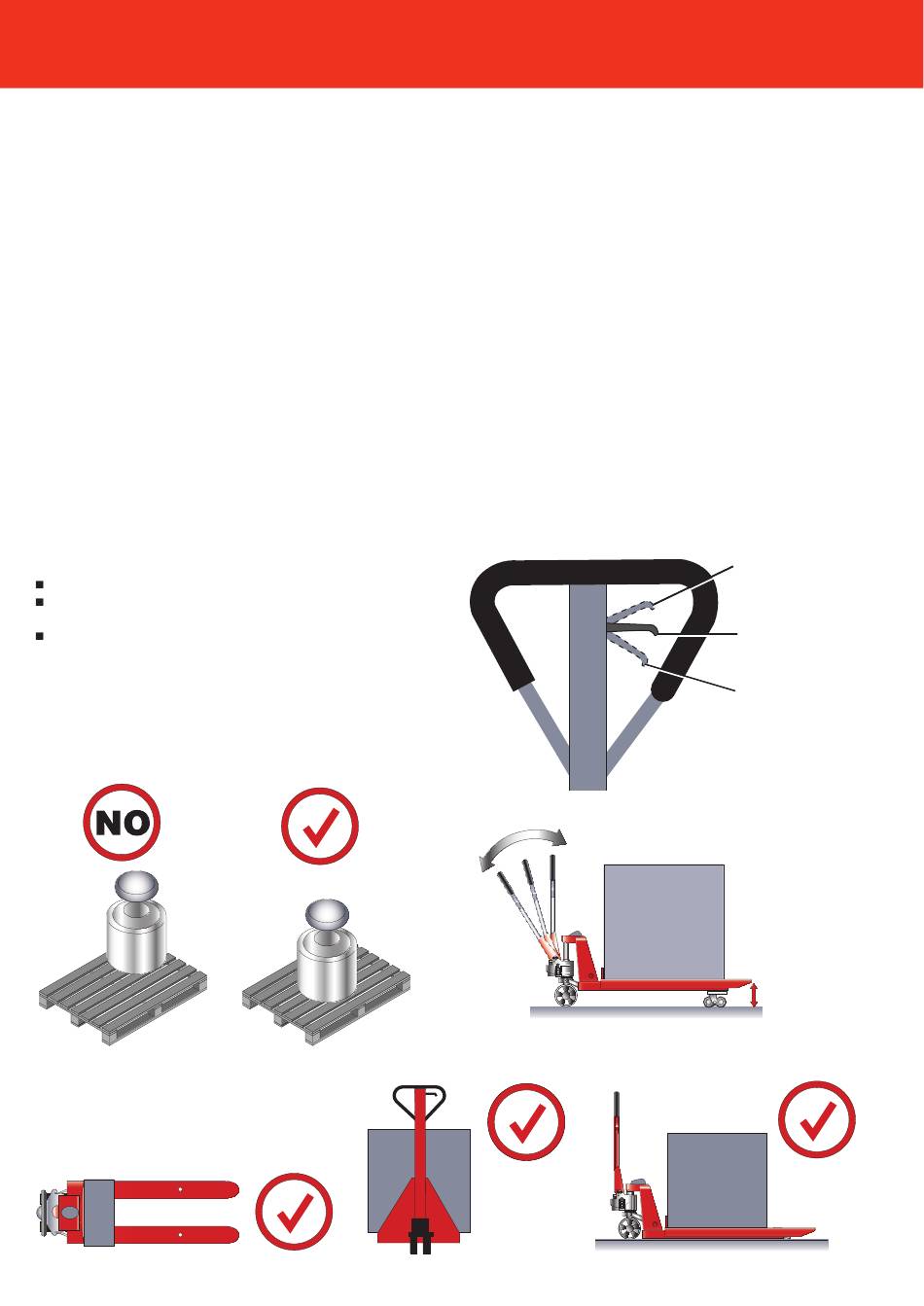

Heben, Fahren und Senken der Last
Senken
Ablassbereich
Fahren
Fahrstellung
Heben
Pumpstellung
Last durch
Pumpbewegungen
an der Lenkdeichsel
anheben.
5
