 Schließen Sie das Hochspannungskabel mit dem Federverbinder an die Simco-Ion-
Hochspannungsversorgung an. (siehe Betriebsanleitung Hochspannungsversorgung GS)
Warnung:
 Hochspannungskabel dürfen nicht entlang scharfer Metallteile verlaufend, geknickt
oder in scharfen Krümmungen verlegt werden.
 Hochspannungskabel getrennt von Niederspannungsverkabelung halten.
 Metallteile in der Umgebung des Aufladestabs, einschließlich des Maschinenrahmens,
müssen geerdet sein.

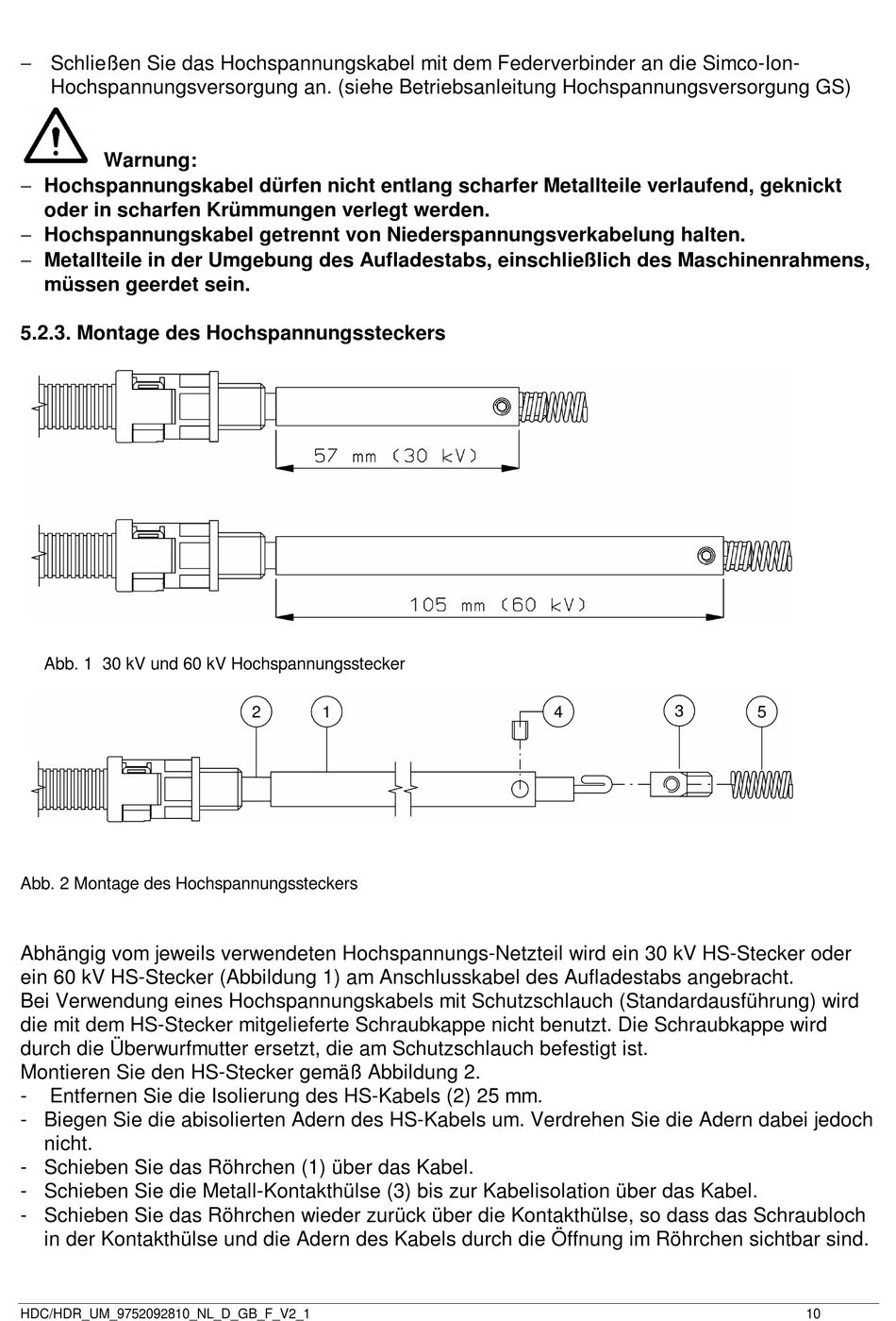

5.2.3. Montage des Hochspannungssteckers

Abb. 1 30 kV und 60 kV Hochspannungsstecker
Abb. 2 Montage des Hochspannungssteckers
Abhängig vom jeweils verwendeten Hochspannungs-Netzteil wird ein 30 kV HS-Stecker oder
ein 60 kV HS-Stecker (Abbildung 1) am Anschlusskabel des Aufladestabs angebracht.
Bei Verwendung eines Hochspannungskabels mit Schutzschlauch (Standardausführung) wird
die mit dem HS-Stecker mitgelieferte Schraubkappe nicht benutzt. Die Schraubkappe wird
durch die Überwurfmutter ersetzt, die am Schutzschlauch befestigt ist.
Montieren Sie den HS-Stecker gemäß Abbildung 2.
- Entfernen Sie die Isolierung des HS-Kabels (2) 25 mm.
- Biegen Sie die abisolierten Adern des HS-Kabels um. Verdrehen Sie die Adern dabei jedoch
nicht.
- Schieben Sie das Röhrchen (1) über das Kabel.
- Schieben Sie die Metall-Kontakthülse (3) bis zur Kabelisolation über das Kabel.
- Schieben Sie das Röhrchen wieder zurück über die Kontakthülse, so dass das Schraubloch
in der Kontakthülse und die Adern des Kabels durch die Öffnung im Röhrchen sichtbar sind.
