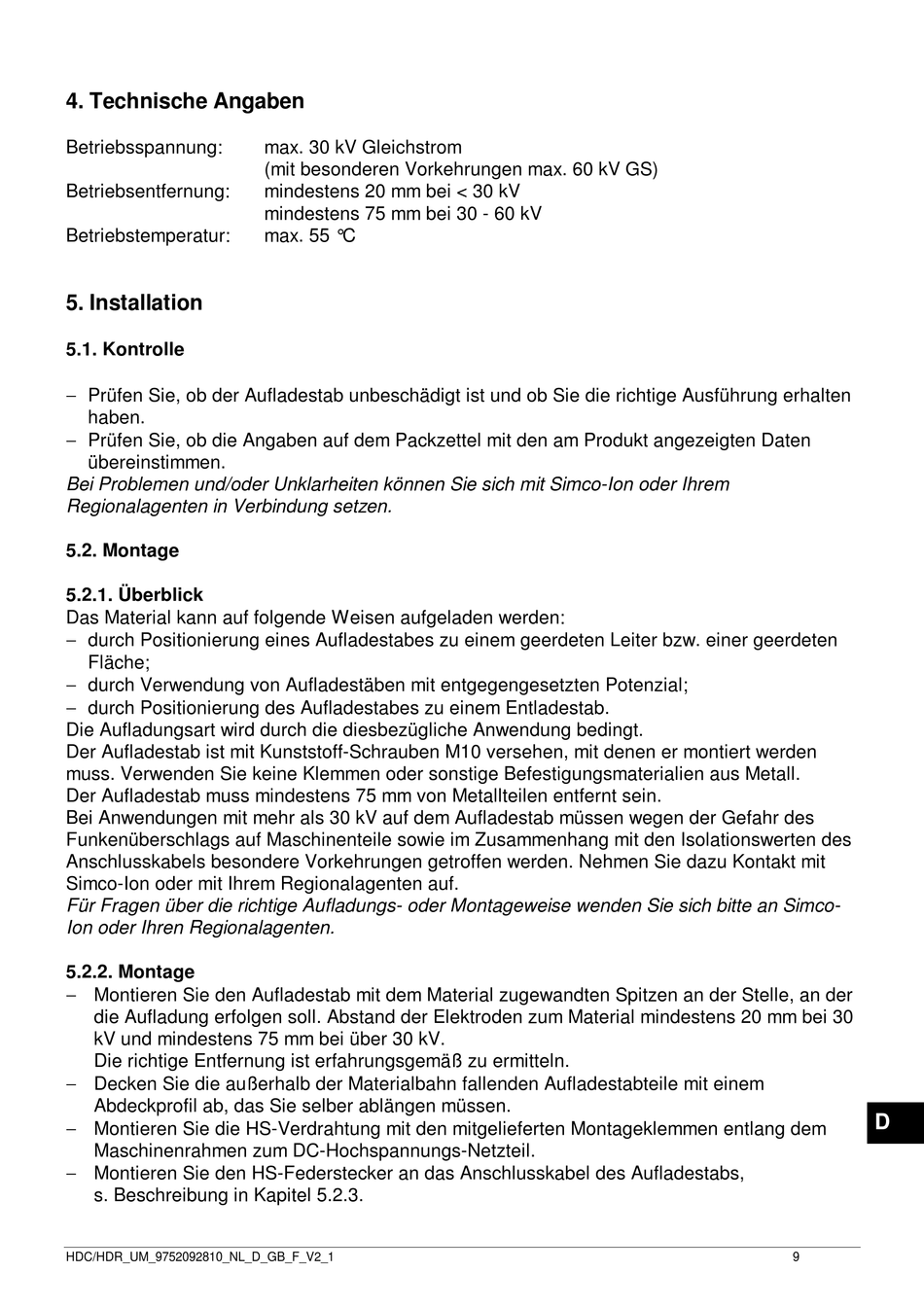

4. Technische Angaben

Betriebsspannung:
Betriebsentfernung:
Betriebstemperatur:

5. Installation

5.1. Kontrolle

 Prüfen Sie, ob der Aufladestab unbeschädigt ist und ob Sie die richtige Ausführung erhalten
haben.
 Prüfen Sie, ob die Angaben auf dem Packzettel mit den am Produkt angezeigten Daten
übereinstimmen.
Bei Problemen und/oder Unklarheiten können Sie sich mit Simco-Ion oder Ihrem
Regionalagenten in Verbindung setzen.

5.2. Montage

5.2.1. Überblick
Das Material kann auf folgende Weisen aufgeladen werden:
 durch Positionierung eines Aufladestabes zu einem geerdeten Leiter bzw. einer geerdeten
Fläche;
 durch Verwendung von Aufladestäben mit entgegengesetzten Potenzial;
 durch Positionierung des Aufladestabes zu einem Entladestab.
Die Aufladungsart wird durch die diesbezügliche Anwendung bedingt.
Der Aufladestab ist mit Kunststoff-Schrauben M10 versehen, mit denen er montiert werden
muss. Verwenden Sie keine Klemmen oder sonstige Befestigungsmaterialien aus Metall.
Der Aufladestab muss mindestens 75 mm von Metallteilen entfernt sein.
Bei Anwendungen mit mehr als 30 kV auf dem Aufladestab müssen wegen der Gefahr des
Funkenüberschlags auf Maschinenteile sowie im Zusammenhang mit den Isolationswerten des
Anschlusskabels besondere Vorkehrungen getroffen werden. Nehmen Sie dazu Kontakt mit
Simco-Ion oder mit Ihrem Regionalagenten auf.
Für Fragen über die richtige Aufladungs- oder Montageweise wenden Sie sich bitte an Simco-
Ion oder Ihren Regionalagenten.
5.2.2. Montage
 Montieren Sie den Aufladestab mit dem Material zugewandten Spitzen an der Stelle, an der
die Aufladung erfolgen soll. Abstand der Elektroden zum Material mindestens 20 mm bei 30
kV und mindestens 75 mm bei über 30 kV.
Die richtige Entfernung ist erfahrungsgemäß zu ermitteln.
 Decken Sie die außerhalb der Materialbahn fallenden Aufladestabteile mit einem
Abdeckprofil ab, das Sie selber ablängen müssen.
 Montieren Sie die HS-Verdrahtung mit den mitgelieferten Montageklemmen entlang dem
Maschinenrahmen zum DC-Hochspannungs-Netzteil.
 Montieren Sie den HS-Federstecker an das Anschlusskabel des Aufladestabs,
s. Beschreibung in Kapitel 5.2.3.
HDC/HDR_UM_9752092810_NL_D_GB_F_V2_1
max. 30 kV Gleichstrom
(mit besonderen Vorkehrungen max. 60 kV GS)
mindestens 20 mm bei < 30 kV
mindestens 75 mm bei 30 - 60 kV
max. 55 °C
