Allgemeine Sicherheitshinweise - Ringspann Rlk 110 K Einbau- Und Betriebsanleitung
Konus-spannelemente
Stand: 26.05.2010
1.
Allgemeines
1.1 Funktion:
Konus-Spannelementen RLK 110 K sind Innenspannverbindungen zum spielfreien Befestigen
von Naben auf Wellen. Damit werden Drehmomente oder Axialkräfte von der Welle über das
Konus-Spannelement auf die Nabe übertragen.
1.2 Allgemeine Sicherheitshinweise:
Achtung! Verletzungsgefahr!
Während die Verbindung umläuft, dürfen sich keine Körperteile, Haare,
Kleidungsteile oder Gegenstände anderer Art im Bereich der umlaufenden
Schraubenköpfe befinden.
2.
Aufbau und Wirkungsweise
Das Konus-Spannelement RLK 110 besteht aus einem geschlitzten Außenring 1 mit Innenke-
gel und einem geschlitzten Innenring 2 mit Außenkegel, sowie mehreren Spannschrauben 3.
Durch Anziehen der Spannschrauben wird der Außenring auf den Innenring gezogen. Dabei
entstehen mittels der Kegelflächen radiale Spannkräfte, deren Höhe vom Anzugsmoment der
Spannschrauben, dem Kegelwinkel sowie den Reibungswerten an Schrauben und Kegelflächen
abhängig ist. Die radialen Spannkräfte pressen den Außenring in die Nabenbohrung und den
Innenring auf die Welle und bewirken in den jeweiligen Kontaktflächen einen Reibschluss. Hier-
durch kann ein Drehmoment und/oder eine Axialkraft zwischen Welle und Nabe übertragen
werden. Der Flanschring 4 verhindert, dass sich die Nabe während des Spannvorgangs axial
verschiebt.
3.

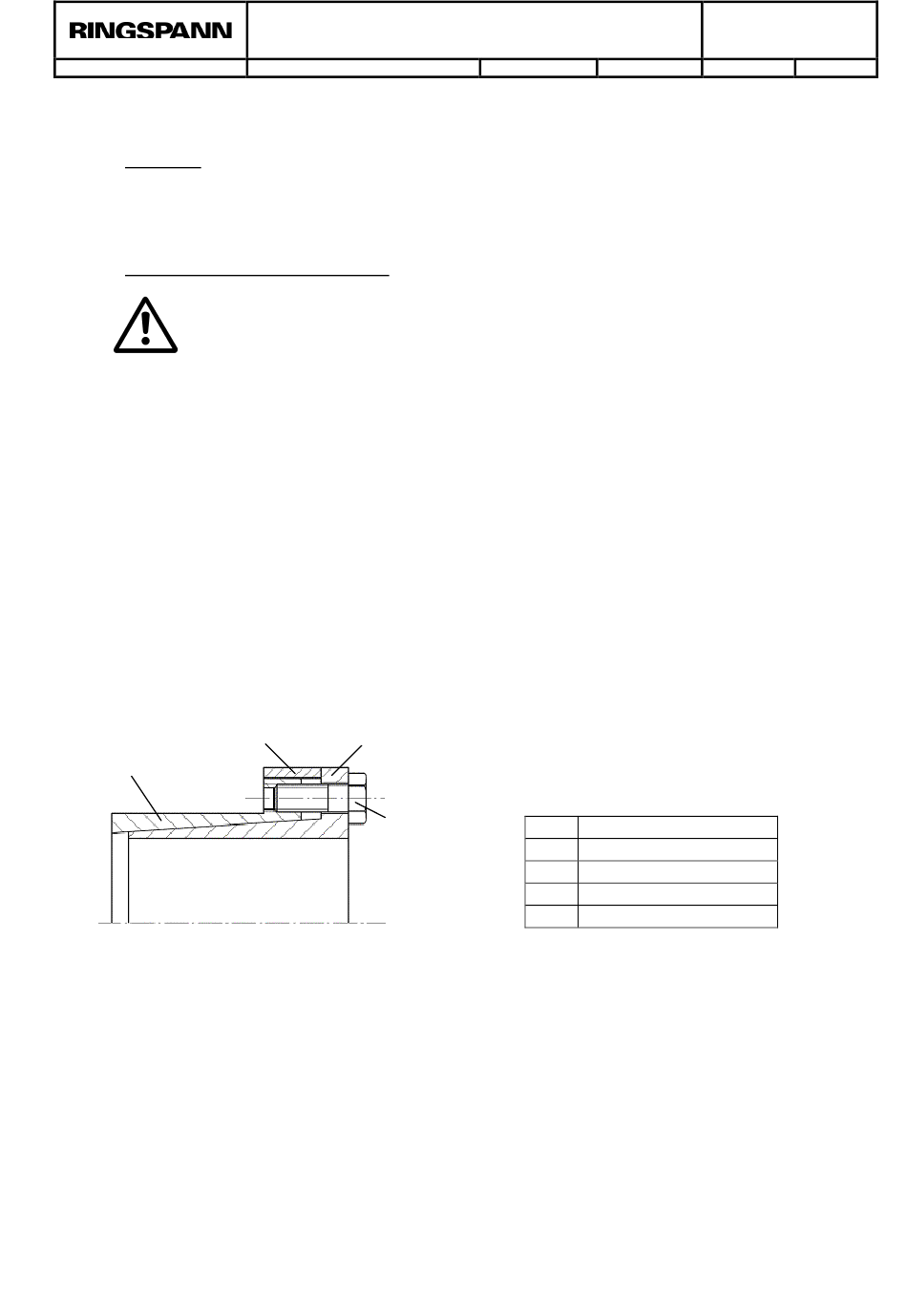

Schnittbild und Teileliste
1
4.
Bestimmungsgemäßer Gebrauch
Die Konus-Spannelemente RLK 110 K sind für den Einbau zwischen der Welle und der Na-
benbohrung bestimmt. Sie sind ausschließlich für die reibschlüssige Befestigung von Naben
auf Wellen konzipiert um Drehmomente und Axialkräfte zu übertragen. Jede andere Verwen-
dung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet RINGSPANN
nicht; das Risiko hierfür trägt allein der Anwender.
5.
Unzulässiger Gebrauch
Die Konus-Spannelemente RLK 110 K sind nicht geeignet:
• für das Befestigen von Hohlwellen direkt auf Voll- oder Hohlwellen oder
• als drehmomentbegrenzendes Sicherheitselement.
Einbau- und Betriebsanleitung für
Konus-Spannelemente RLK 110 K
Version : 04
4
2
3
gez.: Su
gepr.: Ei
Pos. Bezeichnung
1
Außenring
2
Innenring
3
Spannschraube
4
Flanschring
E 03.628
Seitenzahl: 5
Seite: 3
